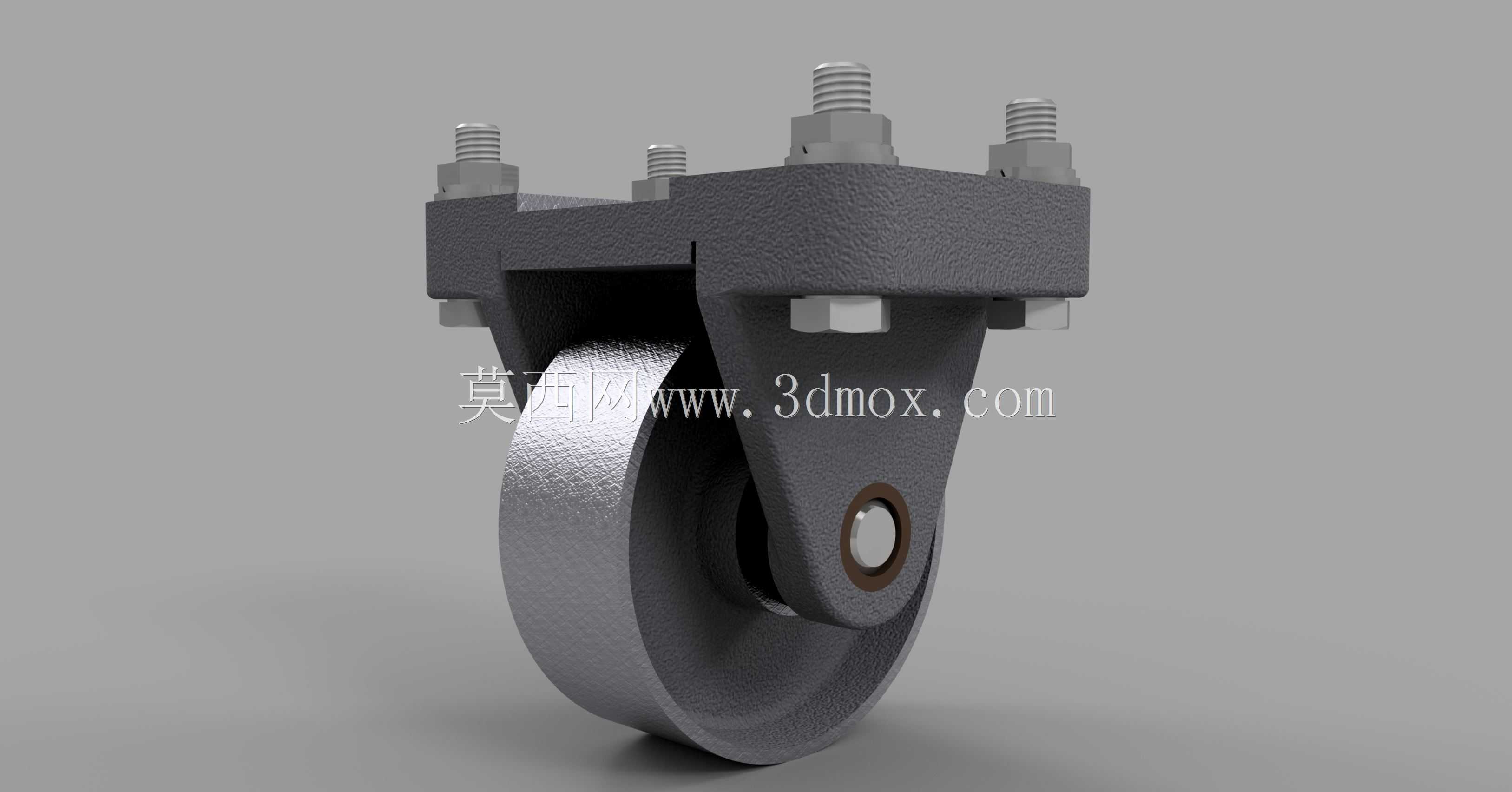

从结构组成来看,这款脚轮采用分体式支架设计,上部安装板通过四颗均布的螺栓实现与搭载设备底部的刚性连接,螺栓搭配六角锁紧螺母的固定形式,能够在设备长期移动产生振动的工况下避免连接松动,安装板与两侧支架采用一体折弯加焊接补强的结构形式,支架内侧与滚轮轴的配合位置加装了耐磨衬套,既能够降低滚轮转动时的轴部磨损,也能减少滚动过程中的金属摩擦异响,延长整体结构的使用寿命。滚轮部分采用实心金属材质,轮面做了光滑车削处理,滚动阻力小,同时能够承受较大的径向载荷,轮体与中心轴之间设置了润滑储油腔,日常维护时只需在注油点加注润滑脂,就能保证滚轮长期转动顺畅,不会出现卡滞问题。在工业生产场景里,脚轮是各类可移动设备、工装架体、转运载具实现位移功能的核心承载部件,这款定向脚轮的结构设计,完全围绕重载工况下的稳定支撑与直线行进需求展开,区别于万向脚轮的转向功能,定向结构的脚轮更适合需要沿固定路径长距离移动、或是对行进直线度有明确要求的设备搭载场景,比如车间内的重型物料周转架、固定式工位的可移出工装台、大型设备的辅助移位支撑结构,都能看到这类定向脚轮的应用。
设计过程中,首先要明确的是安装边界尺寸,上部安装板的螺栓孔位采用对称均布设计,孔距匹配常规工业设备底部的安装预留孔尺寸,不需要对搭载设备做额外的打孔改造就能直接适配,整体安装完成后,支架底部与地面的预留间隙经过严格计算,既不会因为间隙过小导致支架剐蹭地面,也不会因为间隙过大造成设备整体重心抬升过多影响移动稳定性。滚轮的直径选择兼顾了移动灵活性与承载能力,大直径滚轮在通过车间地面的细小焊缝、轻微凸起或是小颗粒杂物时,不会出现卡轮停走的问题,同时轮宽尺寸经过载荷校核,单位面积的地面压力控制在普通环氧地坪、水泥地面的承受范围内,长期使用不会在地面留下明显压痕。在实际选型应用时,这类定向脚轮通常会和同规格的万向脚轮搭配使用,一般在载具的行进方向后侧安装两个定向脚轮,前侧安装两个带刹车功能的万向脚轮,既能够保证推行过程中的方向可控,也能在停靠位置通过刹车结构锁定轮体,避免载具出现意外滑移。从结构强度设计来看,支架的板材厚度经过载荷仿真验证,在额定承载范围内,支架不会出现永久变形,螺栓连接位置的剪切强度也留足了安全余量,即使遇到路面不平整产生的瞬时冲击载荷,也不会出现支架断裂、螺栓剪断的失效问题。

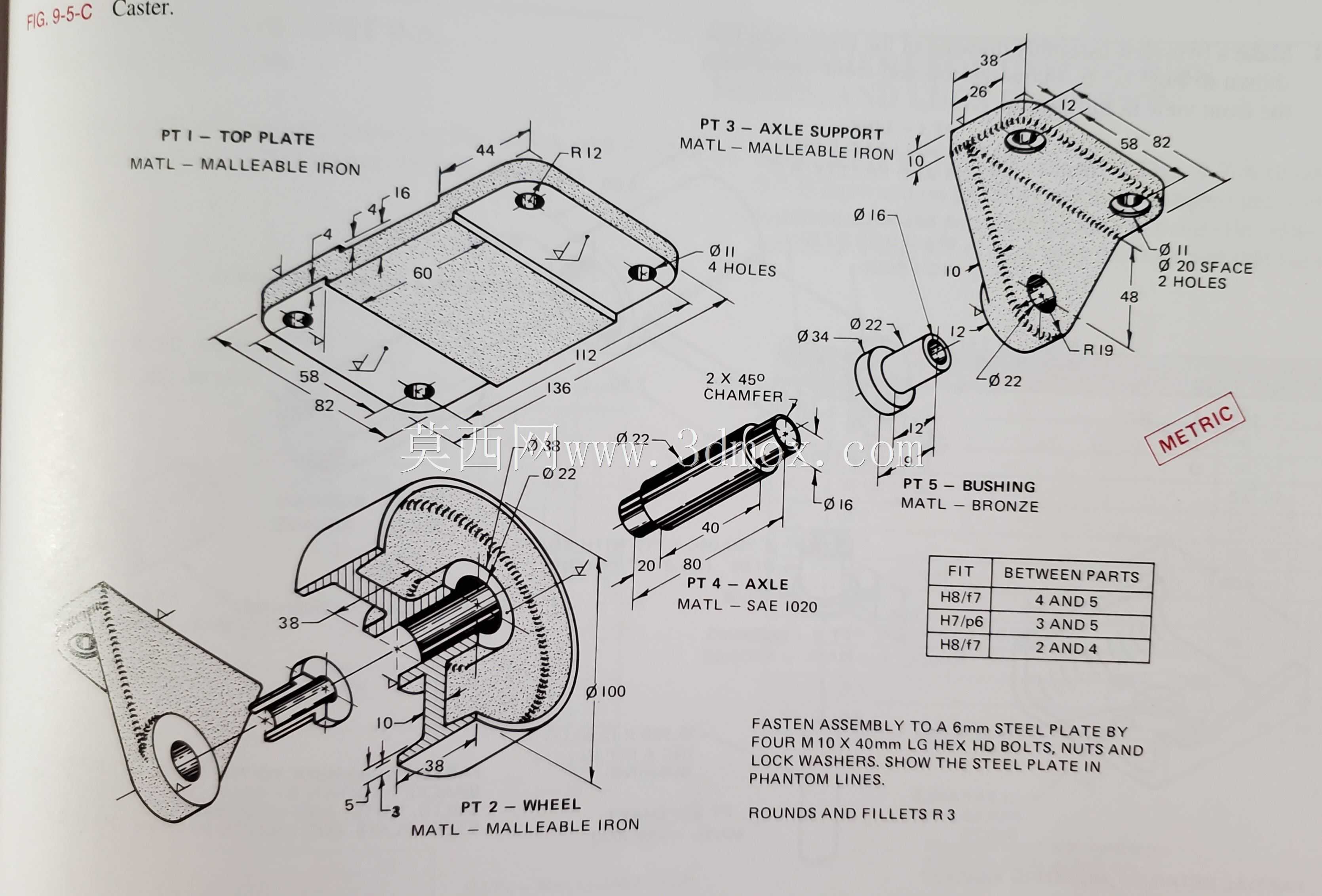

滚轮与支架的连接轴采用台阶轴设计,轴端通过开槽螺母配合开口销锁定,避免轮轴在长期转动过程中出现轴向窜动脱出,轴与支架的配合位置加装了密封挡圈,能够阻挡车间内的灰尘、铁屑等杂物进入转动配合面,减少磨粒磨损带来的性能下降。很多刚接触结构设计的工程师在选型脚轮时,往往只关注单轮的额定载荷,忽略了安装结构的强度匹配以及轮体材质和使用地面的适配性,这款脚轮的结构设计就充分考虑了工业场景的实际使用痛点,全金属的结构形式能够适应车间内存在少量切削液、金属碎屑的恶劣环境,不会像橡塑材质脚轮那样容易被硬物割伤轮面,或是被油污腐蚀造成材质老化开裂。
在安装尺寸的校核上,除了螺栓孔的位置尺寸,还要注意脚轮安装完成后的总高度,也就是设备底部安装面到地面的距离,这个尺寸直接决定了设备的离地间隙,对于底部有走线、或是需要在设备下方布置其他附属结构的场景,这个尺寸的预留要提前和脚轮的安装高度做匹配,避免出现安装后离地间隙不足,或是设备整体高度超出设计范围的问题。另外,定向脚轮的安装方向也有讲究,两个定向轮的滚动方向必须保持严格平行,且和载具的行进方向保持一致,否则推行过程中会出现轮体偏磨、推行阻力变大的问题,严重时甚至会造成支架的扭曲变形。这款脚轮的支架两侧对称设计,安装时不需要区分左右方向,降低了现场安装的出错概率,上部安装板的平面度经过机加工保证,和设备底部安装面贴合时不会出现间隙,连接螺栓受力均匀,不会出现单个螺栓受力过大断裂的问题。
