内燃机活塞结构教学演示三维建模

　　活塞是往复式动力机械中承担能量转换的核心部件，在车用内燃机、工业压缩机、小型通用动力设备中都有广泛应用，其工作环境长期处于高温、高压、高速往复运动的状态，结构设计的合理性直接决定整套动力装置的输出效率、运行寿命与密封可靠性。从实际工程应用场景来看，这类活塞结构常出现在小排量单缸汽油机、教学用拆装内燃机模型、低压往复式空气压缩机的缸体组件中，承担着将燃烧膨胀压力传递给连杆、最终转化为曲轴旋转扭矩的核心作用，同时需要配合活塞环完成燃烧室密封、缸壁热量传导、润滑油膜调控的多重功能。

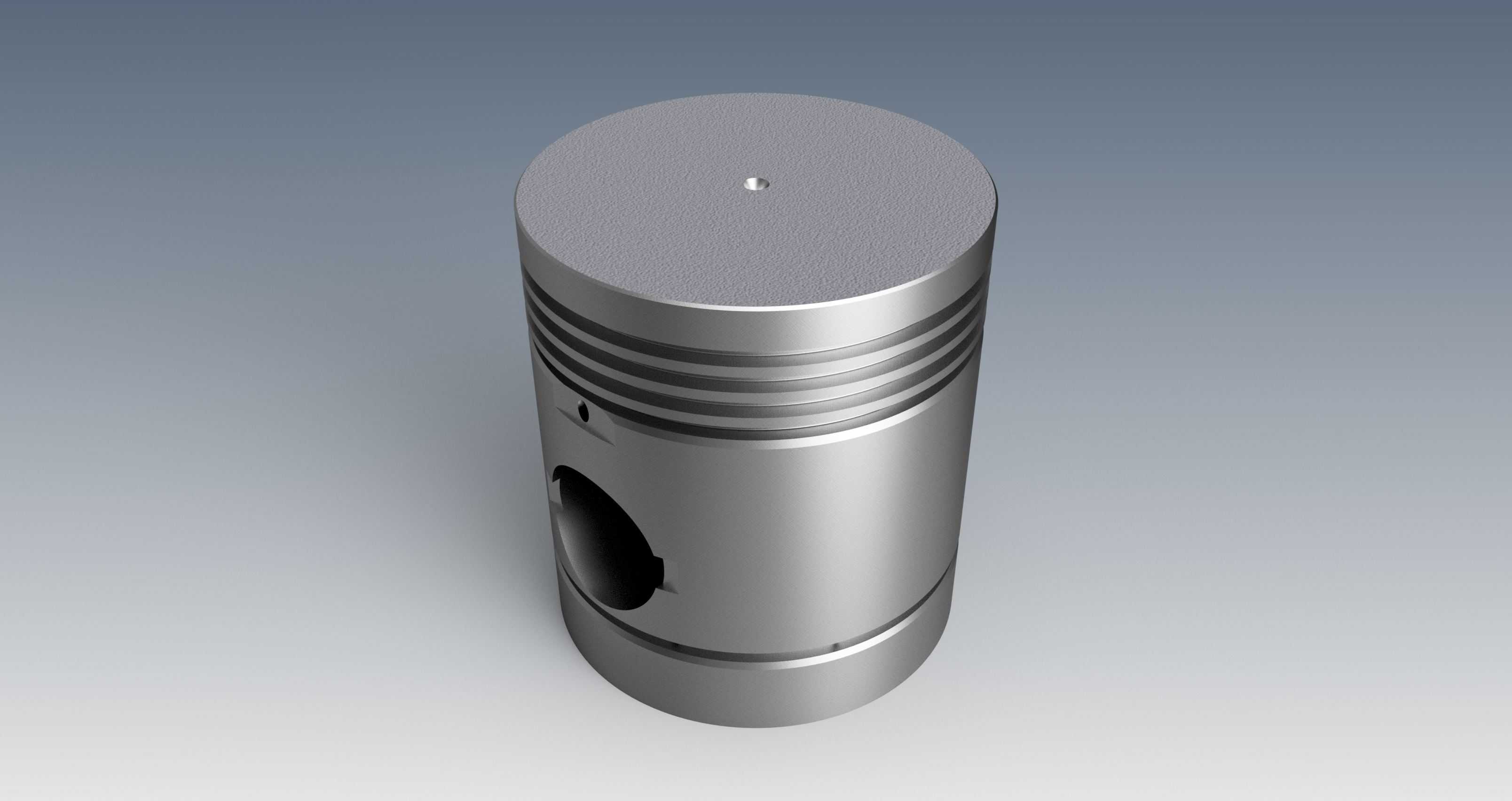

　　在结构设计思路上，该活塞采用经典的圆柱式整体结构，顶部为平整的平顶设计，这种顶面形式加工工艺性好，受热面积相对均匀，能够在压缩与做功行程中稳定承受燃气的垂直压力，顶面中心的细小凹孔为定位工艺孔，用于机加工过程中的工件装夹定位，也可作为部分机型的燃烧室容积微调结构。活塞头部设置了多道平行环槽，用于安装气环与油环，环槽的宽度、深度与相邻环槽的间距都经过匹配计算，上部两道气环槽用于安装密封气环，阻断燃烧室高压燃气向下窜入曲轴箱，下部的油环槽用于安装刮油环，在活塞往复运动时刮除缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧，同时在缸壁形成均匀的润滑油膜降低摩擦阻力。

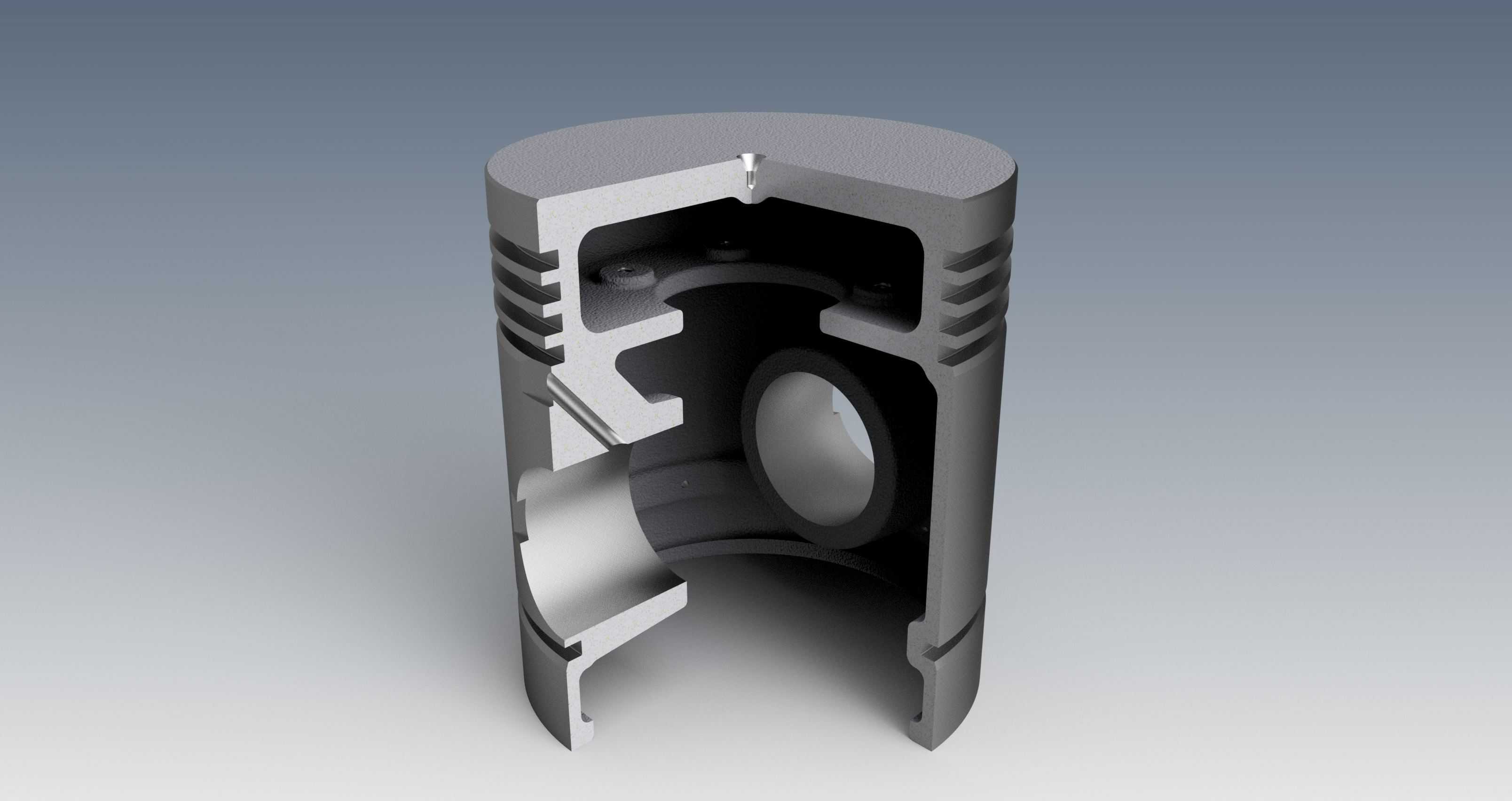

　　活塞裙部是导向与承载侧向力的核心区域，该模型的裙部为正圆圆柱面设计，表面预留了足够的加工余量基准，能够在实际加工中根据配缸间隙要求做最终的精镗成型，裙部开设的销孔用于安装活塞销，连接活塞与连杆小头，销孔的位置精度直接决定活塞的运动垂直度，若销孔同轴度偏差过大，会导致活塞在缸筒内出现偏磨，进而引发拉缸、密封失效等故障。销孔外侧的凹槽为卡环安装位，用于装入弹性卡簧限制活塞销的轴向窜动，避免活塞销端部刮蹭缸筒内壁造成缸壁损伤。

　　从安装边界与尺寸配合来看，活塞的外径尺寸需要与对应缸筒的内径保持严格的配缸间隙，间隙过大会导致活塞敲缸、密封性能下降，间隙过小则会在热机状态下出现活塞膨胀卡滞，引发拉缸故障。活塞的总长度需要匹配缸筒的有效行程，确保活塞运行到上止点时不会碰撞气门与缸盖，运行到下止点时活塞环不会脱出缸筒下端。环槽的轴向尺寸需要与对应活塞环的厚度匹配，保证活塞环在槽内有合理的侧隙与背隙，能够随缸壁形状灵活贴合，同时不会因为间隙过大导致泵油效应加剧。销孔的内径尺寸需要与选配的活塞销外径保持过渡配合，在常温下有合适的安装紧度，热机状态下能够允许活塞销有微小的转动余量，避免销孔出现应力集中开裂。

　　在教学应用场景中，这类活塞模型能够直观展示往复式动力部件的核心结构逻辑，帮助学习者理解活塞环的布置原理、活塞销的连接方式、裙部的导向作用，也可作为三维建模练习的典型案例，练习回转体建模、环槽切除、径向孔特征创建、对称结构建模等常用机械建模操作，建模过程中需要重点保证各环槽的同轴度、销孔与活塞轴线的垂直度、各端面的平行度等形位公差要求，这些细节也是实际机械加工中需要重点管控的质量节点。实际工程中，活塞的材质常选用共晶铝硅合金，在保证轻量化的同时具备足够的高温强度与导热性能，部分高负荷柴油机活塞会采用铸铁镶圈结构增强环槽的耐磨性，而教学演示模型则可通过结构还原，清晰展示各部位的功能对应关系，让学习者能够将机械制图中的剖视图、尺寸标注与实际零件结构对应起来，理解每个结构特征存在的工程意义，而非无意义的几何形状堆砌。
