角型安装定位阀块机械结构设计

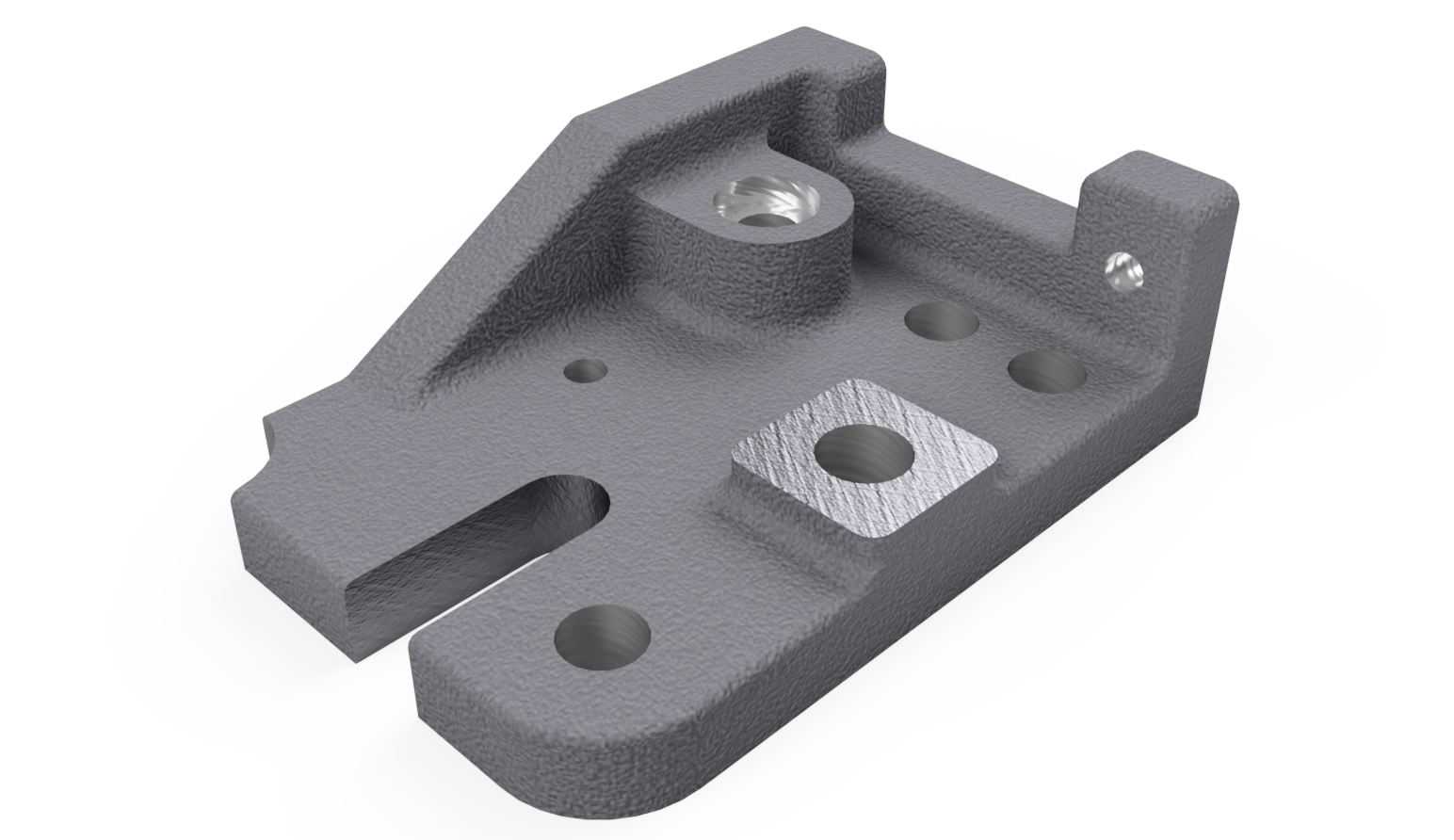

　　这款角型结构的阀块类零件，在工业流体控制回路、小型工装夹具定位单元、仪器仪表安装基座场景中有着广泛应用，其L型的本体结构能够同时适配两个垂直安装面的固定需求，在空间紧凑的设备内部可以充分利用转角区域完成元件集成，减少额外转接支架的使用，降低整体装配累积误差。从结构功能来看，本体上凸起的带内螺纹圆柱凸台，主要用于外接管路接头或者调节元件，螺纹孔的深度经过精确计算，既能够保证连接强度，避免装配时螺纹咬合不足出现渗漏，也不会因为孔深过大钻穿本体壁厚，破坏零件的整体刚性。凸台周边的下沉平面经过铣削加工，表面粗糙度控制在合理范围，能够保证外接元件安装时的贴合度，减少密封件的压缩量偏差，提升密封可靠性。

　　零件平面上分布的多个沉孔与光孔，分别承担不同的功能：靠近开口槽位置的沉孔用于穿装固定螺栓，沉孔深度可以容纳螺栓头部，保证安装后零件表面无凸起，避免和周边运动部件发生干涉；两个对称分布的光孔属于定位销孔，装配时可以配合圆柱销完成零件在基座上的精准定位，消除螺栓连接带来的间隙偏移，保证外接元件的位置精度。零件侧边的开口槽属于让位结构，主要用于避让安装基座上的凸起筋条或者走线、走管空间，避免装配时出现结构干涉，同时也能在一定程度上减轻零件自身重量，在不降低整体刚性的前提下减少材料消耗。零件端部的垂直立板上同样设置了一个小型螺纹孔，用于安装小型传感器或者限位挡片，立板的高度经过校核，既能够满足安装元件的空间需求，也不会因为过高导致零件在受振动时出现立板变形，影响安装精度。从设计思路层面，这款零件采用了一体化铸造成型后再做关键面机加工的工艺路线，非配合面保留铸造毛坯纹理，能够降低加工成本，缩短生产周期；所有配合面、安装面都预留了合理的加工余量，经过铣削、钻削、攻丝等工序完成最终加工，关键孔位的位置度公差控制在0.1mm以内，能够满足常规工业设备的装配精度要求。

　　在安装边界方面，零件的两个垂直安装面的平面度公差经过严格控制，安装时需要保证基座对应面的平面度不低于零件本身的精度要求，否则锁紧螺栓后会导致零件出现变形，影响内部油路或者安装孔的位置精度；零件整体的外形轮廓在转角位置做了圆角过渡，既能够避免铸造时出现应力集中导致的零件开裂，也能消除安装过程中的锐边划伤风险。在实际选型应用时，需要注意核对各个安装孔的孔距尺寸，和基座上的螺纹孔、定位销孔位置完全匹配，同时要确认凸起凸台的高度是否会和周边元件产生运动干涉，尤其是在有移动部件的设备内部，要预留足够的安全间隙，避免设备运行时发生碰撞。

　　零件的壁厚设计经过刚性校核，在常规的工作压力下不会出现变形，能够稳定支撑外接的阀类、仪表类元件，保证设备长期运行过程中连接位置不会出现松动、渗漏等问题。这类角型安装阀块的结构设计非常适合教学建模练习，通过拆解各个特征的建模顺序，可以很好地掌握拉伸、切除、倒角、螺纹孔等基础建模命令的使用，同时也能理解机械零件设计中工艺性、装配性的实际考量，避免出现只看外形忽略实际加工装配可行性的设计问题。在实际生产中，这类零件通常会根据使用场景选择铸铁或者铝合金材质，铸铁材质的减震性更好，适合有振动的工况，铝合金材质重量更轻，适合对设备重量有要求的场合，不同材质对应的表面处理方式也有区别，铸铁件通常做发黑或者喷漆处理提升防锈能力，铝合金件可以做阳极氧化提升表面硬度和耐腐蚀性。
