YDS-B系列弹簧隔振器安装结构设计

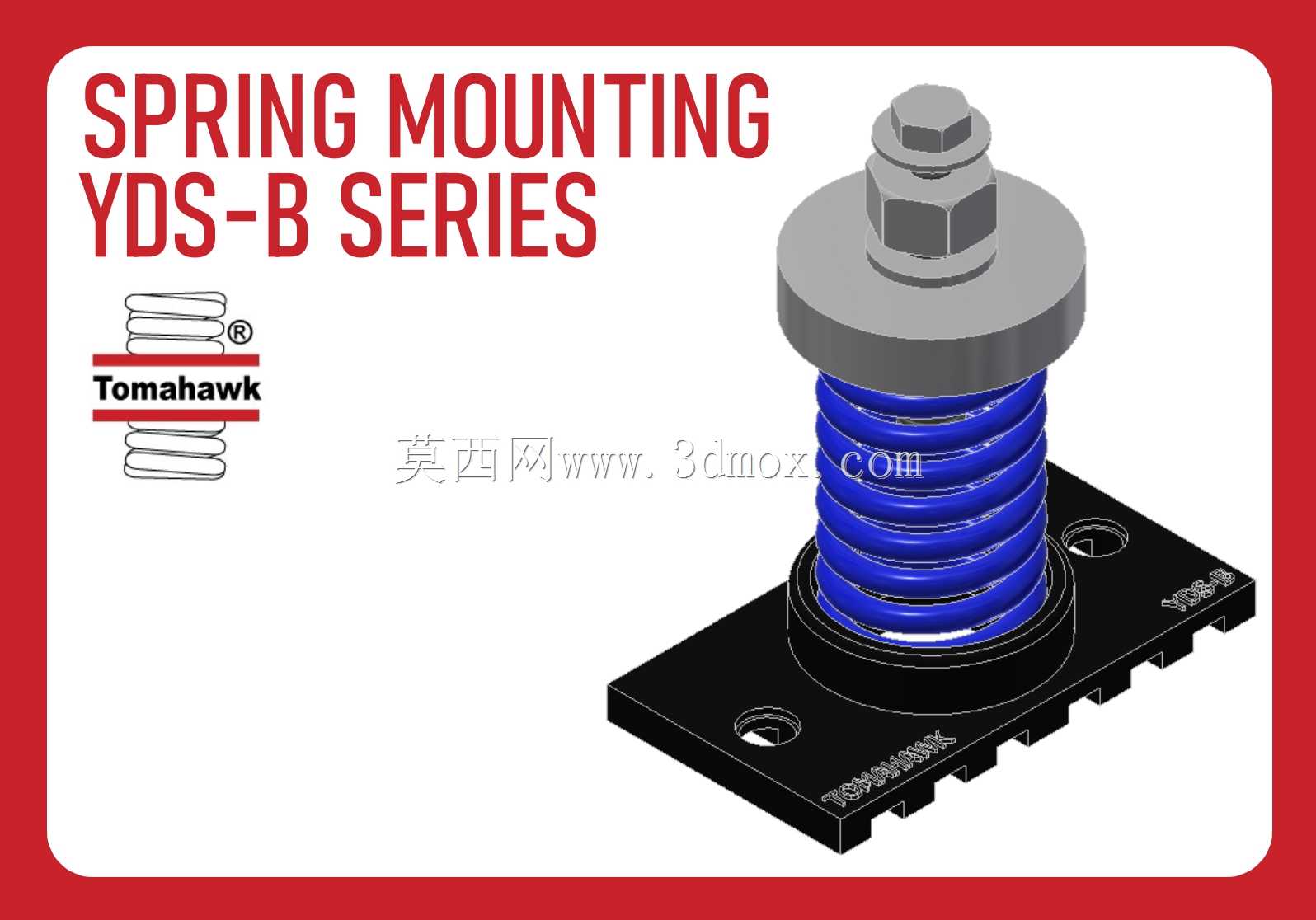

在暖通空调系统的末端设备、管路配套以及小型动力设备的安装场景中，振动传递带来的结构传声、设备连接疲劳、管路密封失效等问题一直是现场安装与结构设计阶段需要重点解决的痛点，YDS-B系列弹簧安装隔振结构正是针对这类场景开发的被动隔振组件。从结构组成来看，整套隔振组件由承载安装座、颜色编码钢弹簧、水平调节螺栓、顶部锁紧螺母、一体式防滑降噪氯丁橡胶底座几个核心部分构成，各部件的功能划分清晰，没有冗余的结构设计，完全围绕隔振效率、安装便捷性、长期使用可靠性三个核心需求展开。

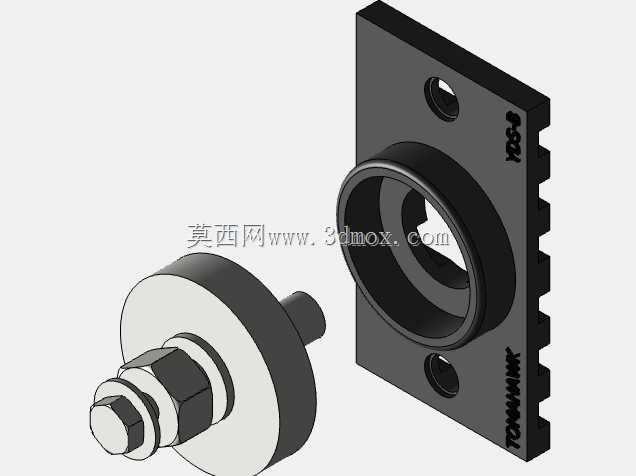

先从安装边界与尺寸适配逻辑说起，底部的安装底座采用带定位安装孔的板式结构，底座边缘设置的齿状结构并非装饰设计，而是为了在多台隔振器并排安装时实现快速对齐定位，同时增大底座与支撑基础的接触摩擦力，避免设备运行过程中隔振器出现滑移。底座上的安装孔为长圆孔设计，允许安装时存在±3mm的位置偏差，降低现场基础预埋螺栓的定位精度要求，这一点在现场改造项目中实用性极强——很多老旧机房改造时，基础螺栓的位置偏差往往超过普通圆孔隔振器的适配范围，长圆孔的设计可以直接覆盖这类偏差，无需重新打孔破坏基础结构。底座下方的氯丁橡胶层是一体硫化成型的，和金属底座之间没有粘接缝隙，避免长期使用后橡胶层脱落，橡胶层的邵氏硬度控制在45-50度区间，既可以隔绝高频振动的传递，又能提供足够的静摩擦力，同时避免金属底座和混凝土基础直接接触产生的电化学腐蚀。

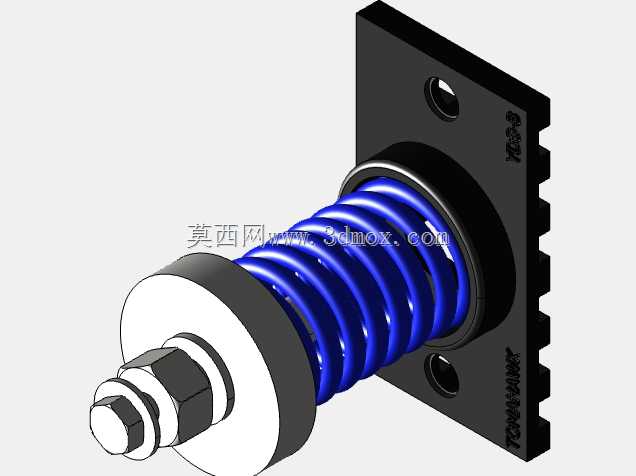

核心的弹性元件采用颜色编码的圆柱螺旋钢弹簧，不同颜色对应不同的承载区间，现场选型时不需要额外测量弹簧刚度，直接通过颜色即可快速匹配对应设备的重量，避免选型错误导致的隔振效率不足或者弹簧过载失效。弹簧的两端都做了磨平处理，端面和上下支撑座的贴合度达到90%以上，避免设备运行时弹簧出现偏斜、卡滞的问题。弹簧的旋向设计也做了考量，相邻安装位置的隔振器会采用相反旋向的弹簧，抵消设备水平方向振动时产生的扭转力矩，提升整套隔振系统的稳定性。

顶部的水平调节螺栓和锁紧螺母是这套隔振结构的核心调节部件，安装时先将隔振器固定在基础上，再将设备放置在隔振器顶部的承载板上，通过旋转调节螺栓可以精确调整设备的水平度，调节范围达到15mm，完全覆盖普通暖通设备安装时的基础高度差、地面不平整带来的水平偏差，调整到位后拧紧顶部的锁紧螺母，即可锁定调节高度，避免设备运行过程中螺栓松动导致的水平度变化。顶部的承载板采用圆形平板设计，和设备底部的接触面足够大，不需要额外加装过渡垫板即可适配大多数设备的底部安装梁，承载板的边缘做了倒圆角处理，避免安装时划伤设备表面的防腐涂层。

从实际应用场景来看，这套隔振结构可以直接适配吊装、落地安装的空调箱、新风机组、小型水泵、通风机等暖通类动设备，也可以用于管路支吊架的隔振改造，隔振效率在额定载荷下可以达到90%以上，能够有效隔绝设备运行产生的中低频振动向建筑结构的传递。设计阶段也充分考虑了长期使用的可靠性，所有金属部件都做了镀锌防腐处理，适合在潮湿的机房环境下使用，弹簧的设计疲劳寿命达到100万次以上，按照普通暖通设备每天运行16小时计算，正常使用寿命可以超过15年，不需要中途更换弹性元件。

在三维建模过程中，这套结构的参数化设计逻辑也很清晰，所有配合尺寸都按照机械设计公差标准设定，弹簧的螺距、线径、中径参数和承载能力一一对应，调节螺栓的螺纹配合采用间隙配合，保证调节时的顺畅性，同时不会出现过大的旷量。安装时的操作空间也做了预留，锁紧螺母的位置距离周边结构的最小操作距离为30mm，使用普通的开口扳手即可完成锁紧操作，不需要特殊的安装工具，降低现场安装的工具要求。很多设计人员在选型隔振器时往往只关注承载重量，忽略了水平调节能力、安装偏差适配、防腐性能这些现场实际使用中的细节，而这套结构恰恰在这些容易被忽略的细节上做了针对性的设计，比如橡胶底座的防滑设计、弹簧的颜色编码、长圆孔的偏差适配，都是从大量现场安装反馈中提炼出来的优化点，没有为了降低成本省略这些影响实际使用体验的结构，这也是这类工业级隔振产品和民用简易隔振垫的核心区别。
