发那科S420-F六轴重载搬运机械手

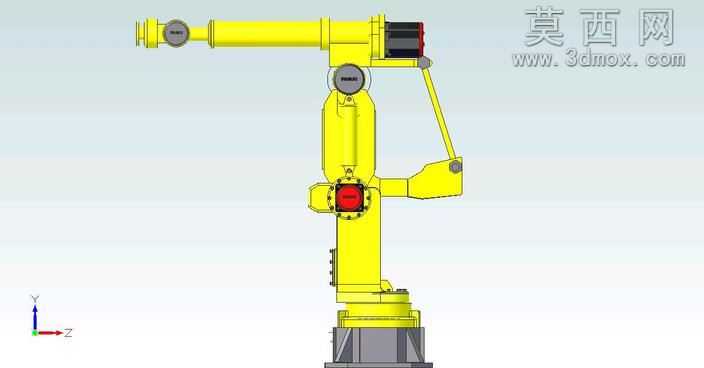

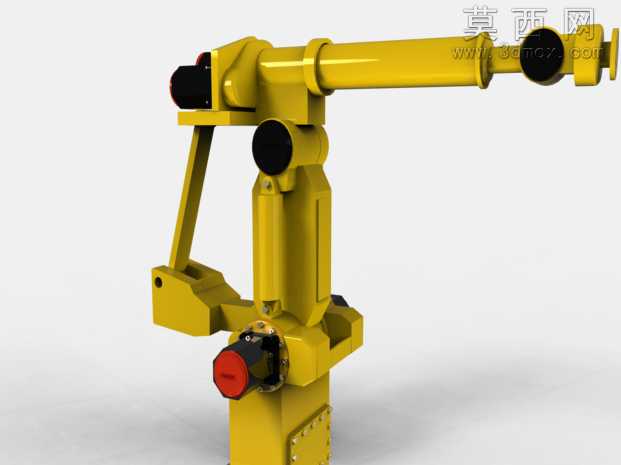

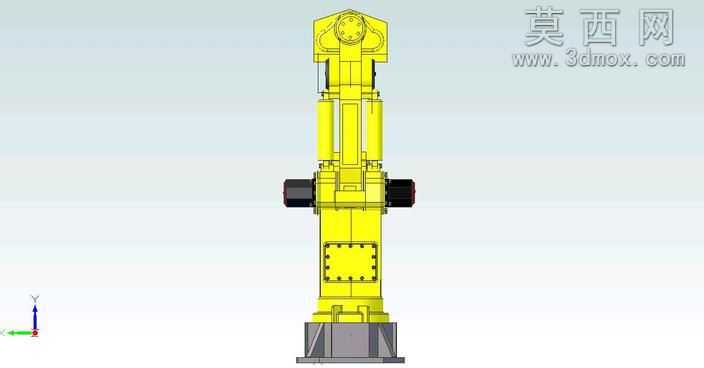

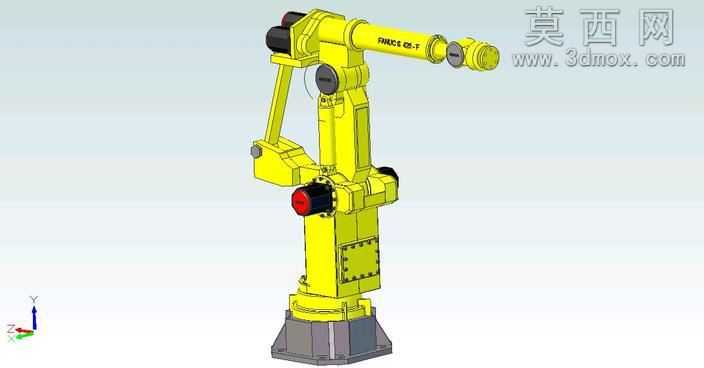

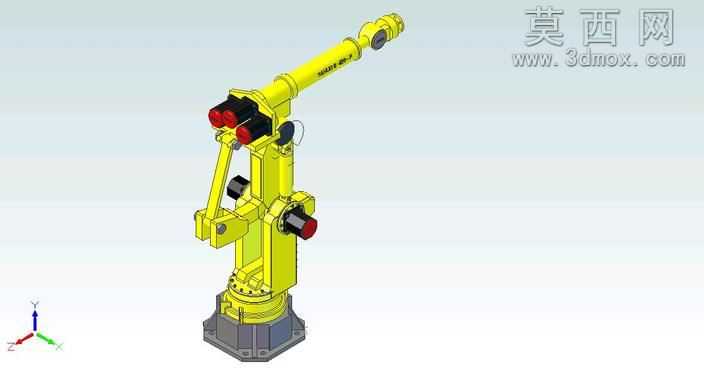

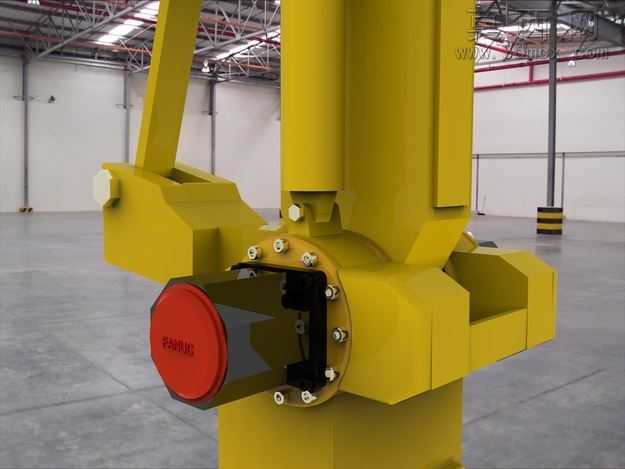

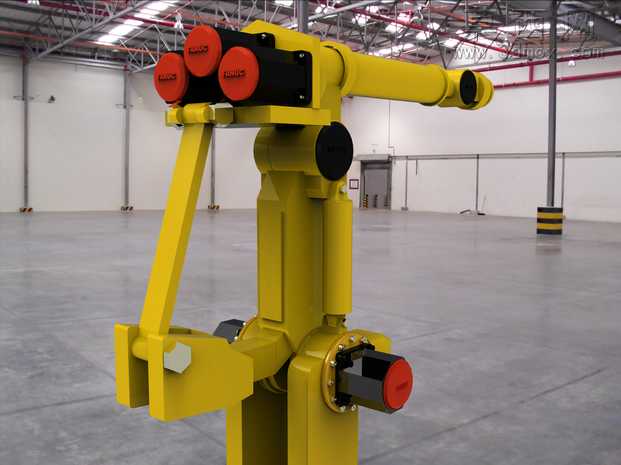

本模型为发那科S420-F重载搬运机械手的高精度三维建模成果，建模过程严格参照设备真实工程参数完成，整体采用1:1等比例还原，完整复现了该款六轴铰接工业机器人的全部结构细节。建模阶段首先梳理六轴串联机械臂的运动逻辑，从底座回转基座开始，依次搭建腰座回转结构、大臂摆动铰接副、小臂俯仰传动结构、腕部三个旋转自由度的铰接组件，每一处轴系的配合间隙、铰接端的连接法兰、驱动单元的安装位都按照真实设备的装配关系进行排布，确保各关节的运动行程与真实设备完全匹配，可实现300°基座旋转、2731毫米垂直行程的运动模拟。材质与渲染环节，针对机械手的外观特征进行精细化材质分配：主体承载结构件采用工业亮黄色烤漆材质，调整漆面的粗糙度与反光度还原工业设备漆面的微哑光质感，表面添加细微的颗粒纹理模拟真实喷涂的肌理效果；驱动端的端盖、电机防护壳采用哑光黑色工程塑料材质，搭配红色的端盖标识块，还原发那科设备经典的配色特征；铰接部位的紧固螺栓、连接法兰采用金属镀锌材质，添加轻微的磨损痕迹与金属反光，还原工业设备长期使用的真实质感；关节处的密封胶圈、管线护套采用黑色橡胶材质，调整材质的凹凸纹理模拟橡胶表面的防滑肌理。设计思路上，该模型重点突出重载搬运机械手的结构特性，针对120公斤额定负载的承载需求，还原了大臂部位的平行四边形辅助支撑结构，清晰展示该结构如何分散大臂承载的弯矩，提升重载工况下的结构刚性；腕部末端的法兰接口按照标准工业连接尺寸建模，可适配不同的搬运末端执行器，满足产线不同物料的抓取搬运需求。模型完整还原了各关节的驱动电机安装位、内部传动走线的预留空间，底座的安装固定孔位也完全参照真实设备的安装尺寸设计，既可以用于自动化产线的方案布局演示、搬运工位的仿真模拟，也可作为工业机器人结构教学的演示模型，帮助学习者理解六轴重载机械手的运动原理、承载结构设计逻辑，为相关的产线设计、设备选型、教学演示提供精准的三维数字化参考。
