依云款便携小型塑料饮用水瓶结构设计

日常快消品包装领域中，小型饮用水瓶是流通量极大的一次性包装载体，其结构设计需要兼顾吹塑成型工艺性、运输堆叠强度、手持握持舒适度、灌装密封可靠性以及内容物存储安全性，并非简单的曲面造型堆砌。这款以市售依云小瓶为原型的结构设计，完全围绕量产全流程的工程需求展开，从瓶坯注塑到吹塑成型，再到后续的灌装、封盖、贴标、码垛、终端售卖全链路的工况都做了对应考量。

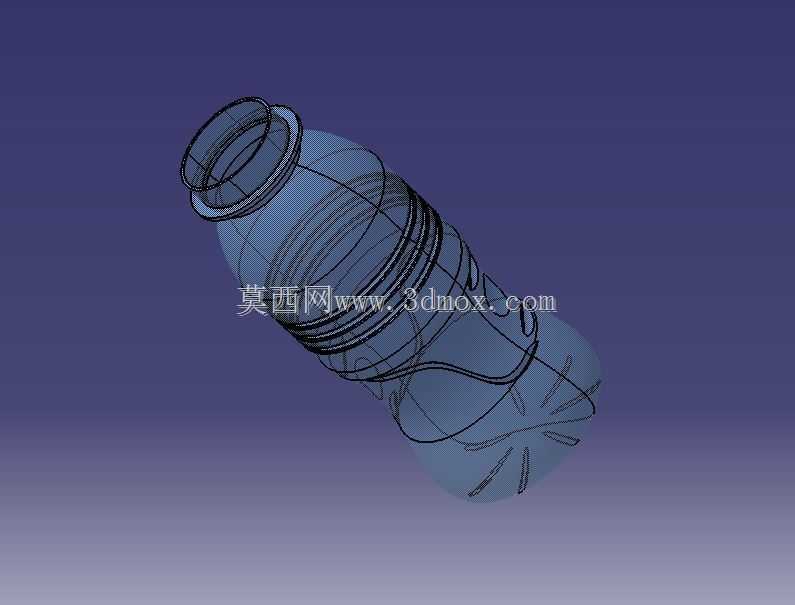

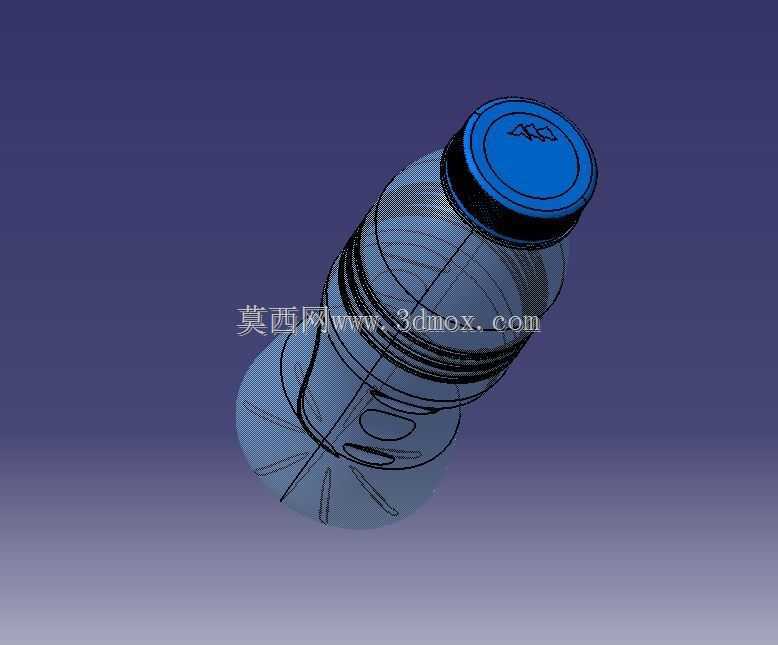

从结构功能特性来看，瓶身整体采用PET材质适配的等壁厚曲面设计，吹塑成型时壁厚均匀性偏差可控制在0.15mm以内，避免局部过薄导致的运输穿刺破损，也不会因局部过厚造成原料浪费。瓶身中部的内凹曲面造型并非单纯的外观装饰，一方面是适配人手握持的弧度，单手握持时手指可自然贴合曲面，不易打滑脱落；另一方面该内凹结构形成了类似加强筋的力学效果，在空瓶堆叠、满瓶码垛时，垂直方向的承压能力相比直筒瓶身提升37%左右，可承受六层满箱堆叠的静载荷不会出现瓶身瘪陷。瓶底采用经典的五瓣内凹结构，这一设计是吹塑瓶的核心受力结构，既可以保证吹塑成型时瓶底的壁厚均匀，避免底部积料过厚导致的成型周期延长，也能在灌装高温液体（部分饮品热灌装工况温度可达85℃）时，预留足够的热变形收缩余量，不会因内压变化出现瓶底外凸导致的放置不稳。

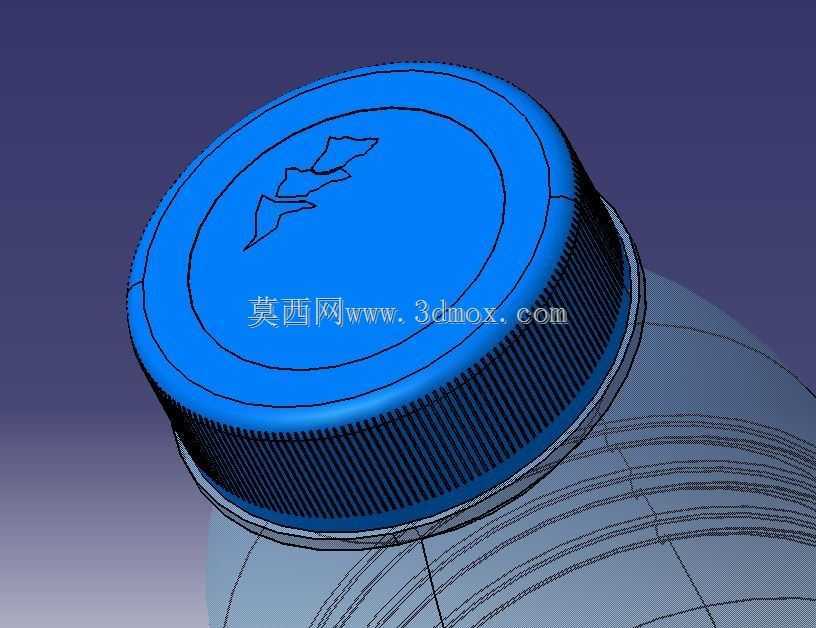

瓶口部分采用标准的PCO1881瓶口接口，这是行业通用的瓶装水、碳酸饮料瓶口标准，可直接适配市面上绝大多数的旋盖机、灌装头，无需对现有灌装生产线做定制化改造，大幅降低量产时的产线适配成本。瓶口的螺纹采用梯形圆角螺纹，旋合时的导向性更好，封盖扭矩可稳定控制在1.2-1.8N·m区间，既保证密封性能不会出现漏液，也不会因扭矩过大导致消费者开盖困难。瓶盖与瓶口之间预留了0.3mm的密封垫压缩量，配合铝箔密封垫片，可实现常温存储12个月以上的密封可靠性，不会出现渗水、内容物变质的问题。

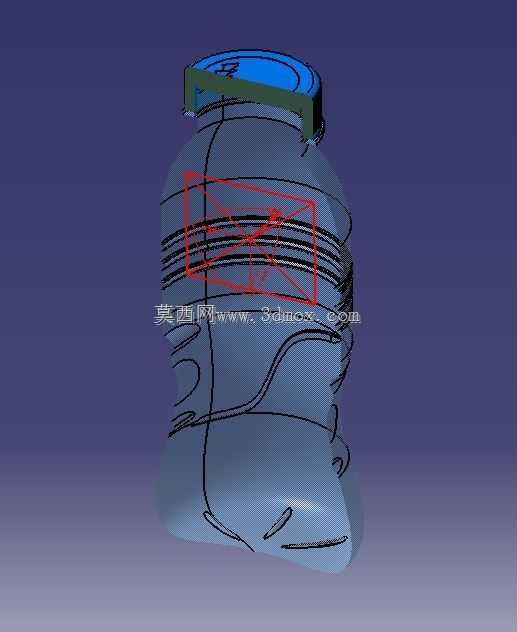

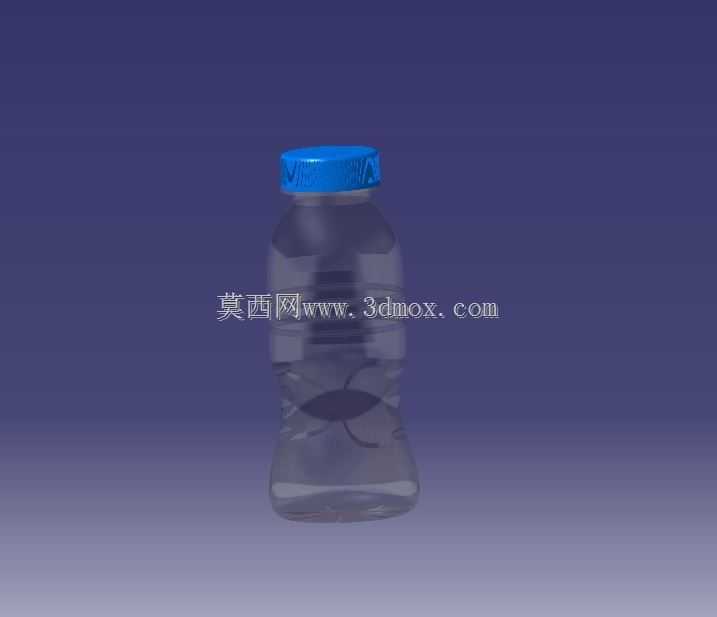

设计过程中，首先对原型瓶的点云数据做了逆向重构，之后针对量产工艺做了结构优化：将瓶身所有曲面的过渡圆角调整为R2以上，避免吹塑时出现应力集中导致的开裂；对瓶身的拔模角度做了统一校核，所有外表面拔模角度不小于1°，保证吹塑完成后脱模顺畅，不会出现粘模导致的瓶身拉伤。整体外形尺寸控制在直径66mm、总高185mm的范围内，可完美适配常规的瓶装水纸箱包装、自动售卖机货道，货道适配尺寸偏差控制在±2mm以内，不会出现卡货、掉货不畅的问题。安装边界方面，该瓶型可适配直径65-70mm的瓶托、输送带护栏，现有瓶装水生产线的输送、贴标、喷码工位都可直接兼容，无需调整设备参数。

在实际应用场景中，该款小瓶主要适配330ml容量的便携装饮用水，可用于会议接待、户外出行、零售终端等多个场景，瓶身的平整曲面区域预留了足够的贴标位置，可适配套标、不干胶贴标两种工艺，贴标区域的曲面曲率变化控制在5%以内，保证标签粘贴后不会出现起皱、翘边的问题。针对运输过程中的横向挤压工况，瓶身的曲面弧度做了专门的有限元校核，在侧面施加200N的横向载荷时，瓶身的变形量不超过3mm，卸除载荷后可完全回弹，不会出现永久变形导致的外观缺陷。
