多工位长行程龙门式物料搬运装置

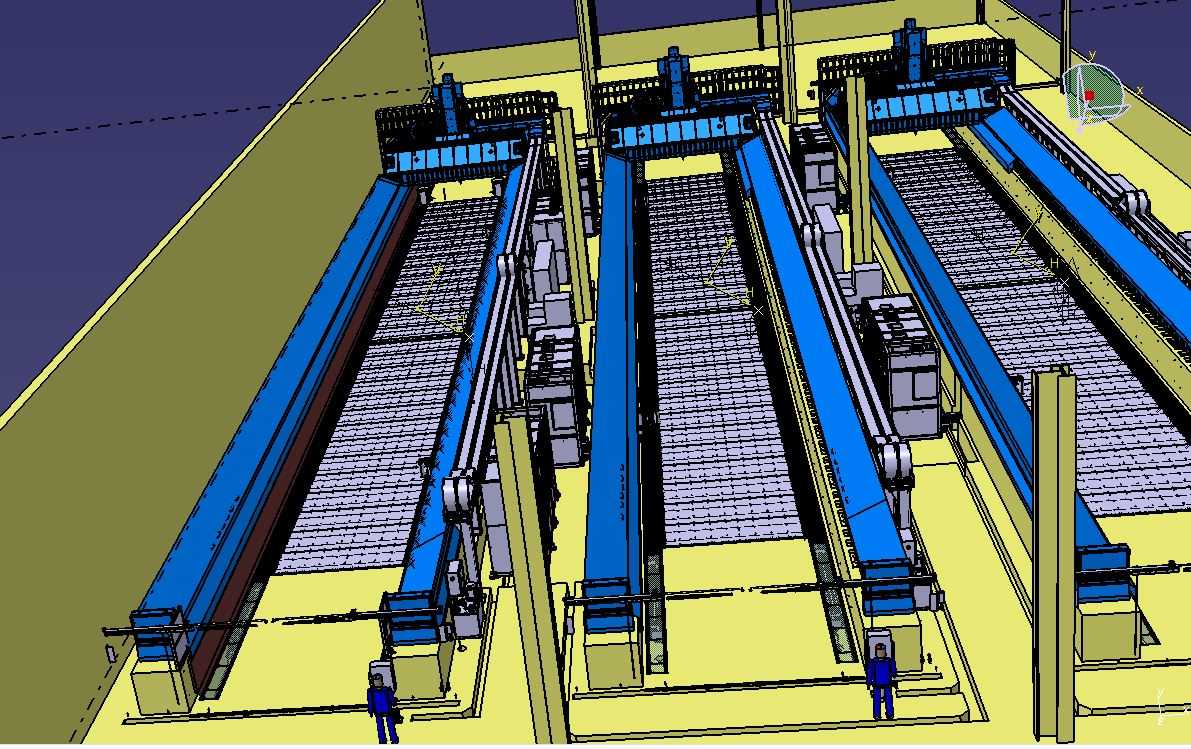

这套装置主要面向大尺寸、长跨度的车间物料转运场景，常见于光伏组件、大型板材、长型材类工件的工序间流转作业，可覆盖三条并行输送线的上下料、跨线转运需求，解决传统单工位搬运设备覆盖范围不足、跨线转运需额外辅助设备的痛点。从结构布局来看，三套独立的龙门搬运单元沿输送线长度方向平行布置，每台龙门的横梁搭载可沿X轴长距离移动的抓取滑台，滑台配套升降执行端，可适配不同高度的输送线载具与工件堆垛高度，纵向立柱直接落地安装，与车间地面预埋的安装板通过螺栓刚性连接，安装边界需预留立柱外侧不小于800mm的维护通道，单套龙门的跨度适配输送线的整体宽度，横梁长度覆盖单条输送线的全作业段，可实现整条产线任意工位的取放作业。设计过程中优先考虑了长行程运行的结构刚性，横梁采用箱型焊接结构并做时效去应力处理，避免长跨度下的挠度变形影响抓取定位精度，导轨选用重载滚轮导轨，适配车间多尘、连续运行的工况，每台龙门的驱动采用齿轮齿条传动，相比同步带传动可承载更大的负载，同时保证长行程下的传动精度不会出现累积误差。三套龙门单元可独立运行也可协同作业，当工件需要跨线流转时，相邻两台龙门可在交接工位完成工件的转移动作，无需额外设置中转台，减少了产线的占地面积。安装阶段需先完成地面预埋板的水平校准，保证所有立柱安装面的平面度误差不超过2mm，再依次吊装立柱、拼接横梁，最后安装滑台与执行端组件，完成后需逐段调试导轨的平行度，保证滑台运行全程无卡滞、异响。该装置的应用可替代传统的人工叉车跨线转运，减少车间内的物流通道占用，同时提升大尺寸工件转运的稳定性，避免人工搬运过程中出现的工件磕碰、定位偏差问题，适配连续化生产的产线节拍需求，抓取端可根据工件类型更换吸盘、夹爪等不同执行机构，适配不同材质、外形的工件搬运需求，整体结构采用模块化设计，后续可根据产线的延伸需求拼接加长横梁、扩展龙门单元数量，无需整体更换设备主体结构。
