船舶用带包边敞口承托构件结构设计

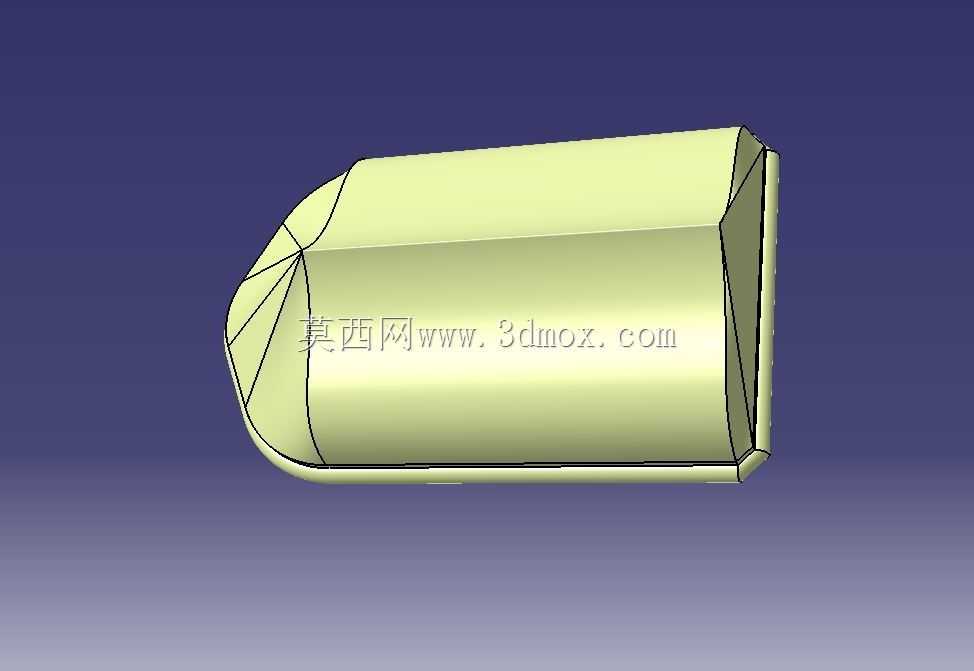

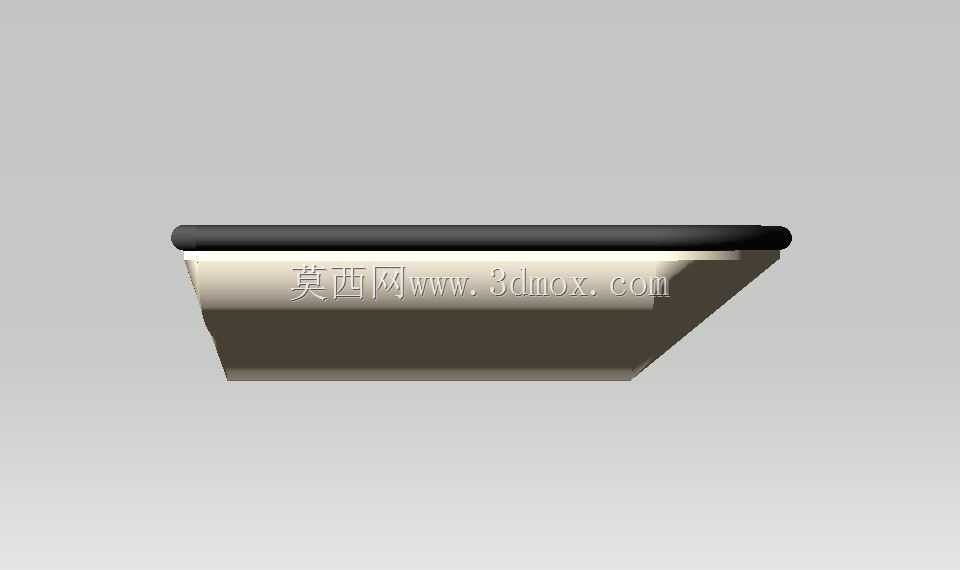

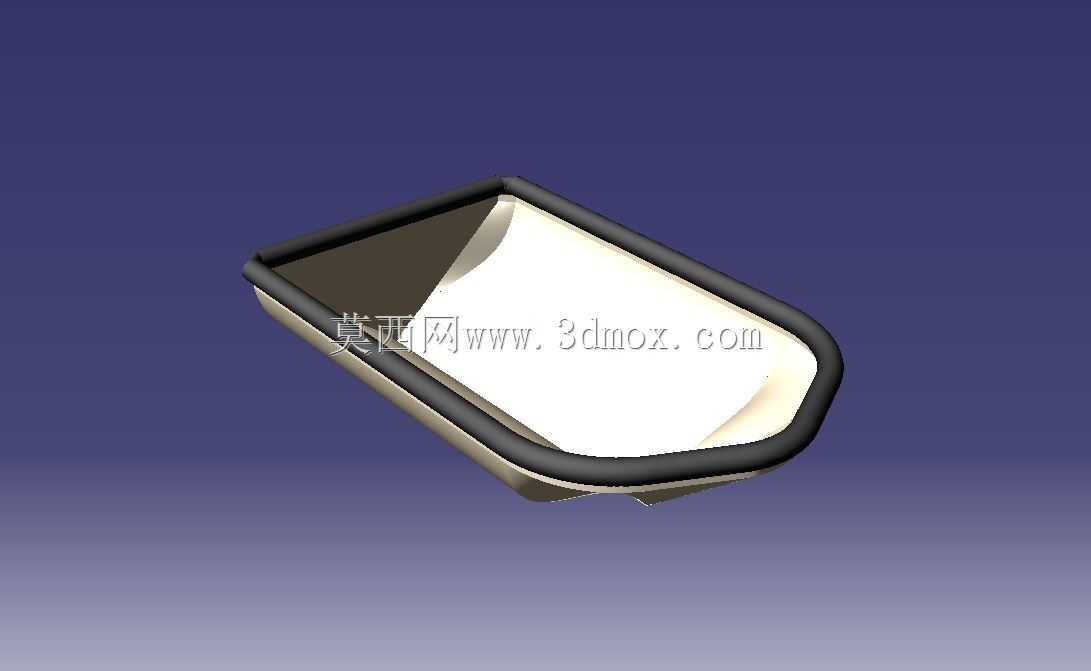

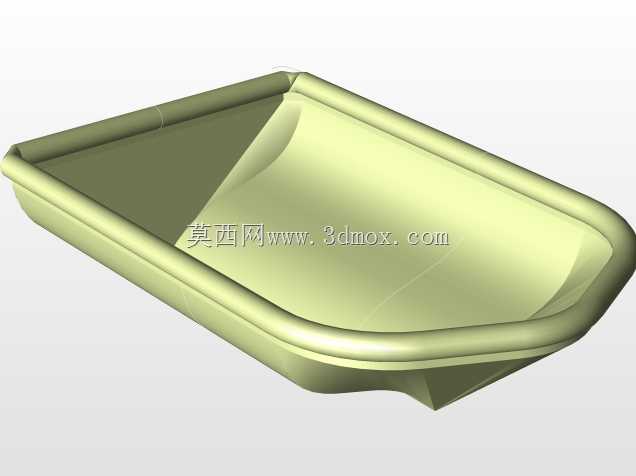

在船舶舱室配套构件的设计场景中，这类带包边的敞口承托构件常被用于舱内小型工具收纳、零散物料临时盛放，或是作为舱壁嵌入式置物单元的内衬结构，需要兼顾船舶航行工况下的抗晃动特性、边角防磕碰需求，以及长期处于高湿高盐环境下的结构耐用性。从实际使用需求出发，构件整体采用浅槽型敞口结构，槽体边缘做了全包覆的软质包边设计，一方面能够避免金属槽体边缘的锐边对船员造成剐蹭伤害，另一方面在船舶晃动导致槽内物品滑移碰撞边缘时，包边可以起到缓冲作用，降低物品磕碰损伤的概率，同时包边与槽体的贴合结构也能减少槽体边缘的腐蚀隐患，阻断盐分、水汽直接侵蚀槽体基材的接缝位置。设计过程中首先确定槽体的安装边界，整体轮廓采用一端圆弧收窄、另一端平直的类梯形结构，适配舱壁预留的嵌入式安装空间，槽体深度控制在适合单手取放物品的范围，槽底做了微小的倾斜角度，便于清洁时积水能够顺着倾斜方向流向预设的排水点位，避免槽内长期积留冷凝水。建模阶段先绘制槽体的外形轮廓草图，通过曲面拉伸生成基础槽体结构，对槽体上口边缘做卷边处理，为包边结构预留安装卡槽，包边部分单独建模，通过扫掠命令沿着槽体上口的轮廓曲线生成连续的包边实体，确保包边与槽体卷边位置完全贴合，不存在装配间隙。之后对槽体的转角位置做圆角过渡处理，避免应力集中导致的钣金成型开裂问题，同时对包边的外表面做微弧面处理，提升接触时的触感，避免尖锐棱角带来的安全隐患。完成基础结构建模后，对槽体的壁厚做均匀化处理，确保钣金冲压成型时材料流动均匀，不会出现局部壁厚过薄导致的强度不足问题，同时验证包边安装后的卡扣结构牢固度，确保在船舶持续振动的工况下包边不会出现松脱、移位的情况。这类构件虽然结构体量不大，但在船舶舱室的人性化设计、安全防护设计中是不可或缺的细节部件，建模过程中需要充分考虑船舶使用场景的特殊工况，不能照搬陆地场景下的普通置物槽结构，要从抗振、防腐蚀、防磕碰多个维度平衡结构设计的合理性，确保构件安装后能够长期稳定发挥作用，减少后期维护更换的频次。
