轻型飞机翼面内部承力结构设计

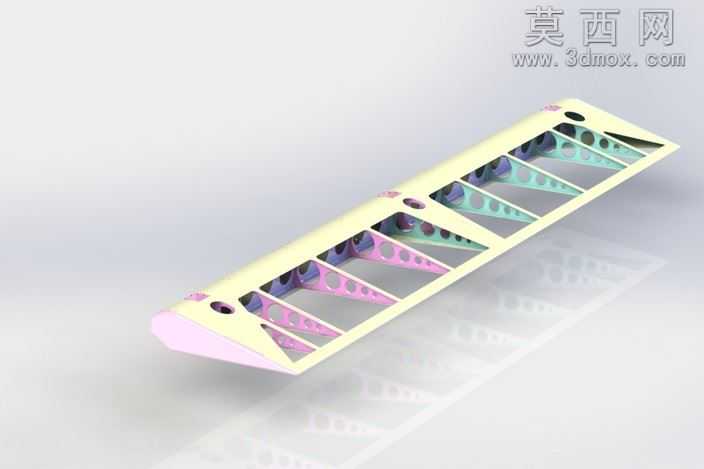

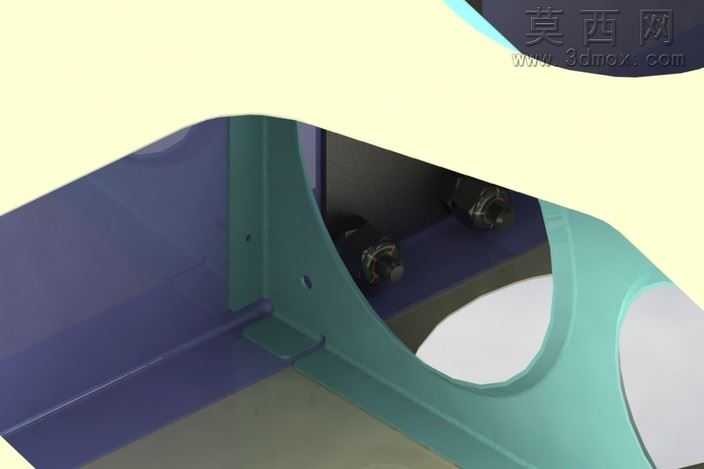

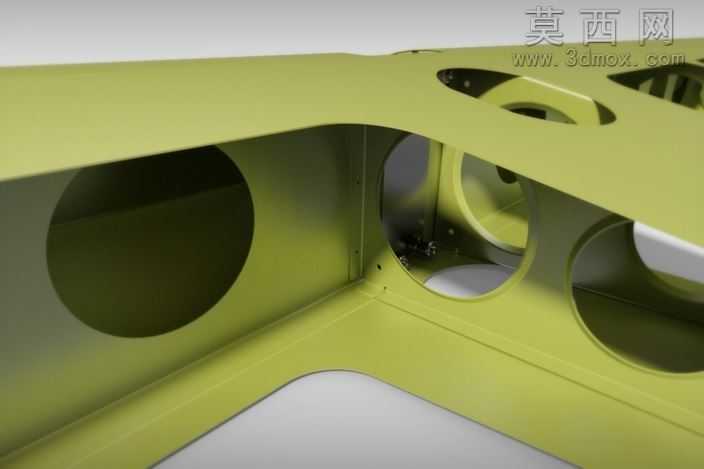

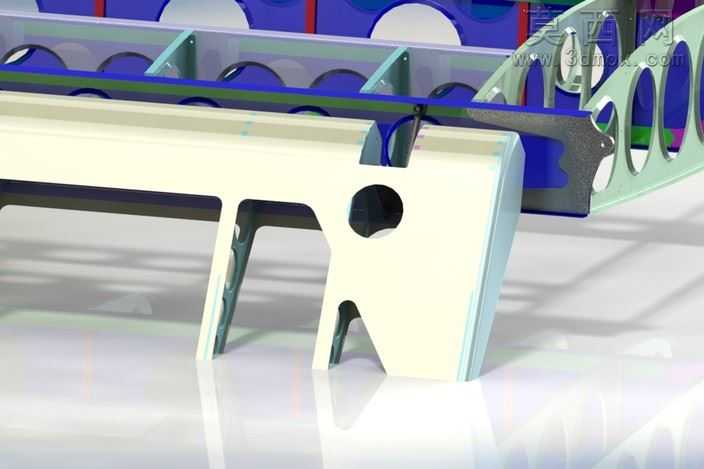

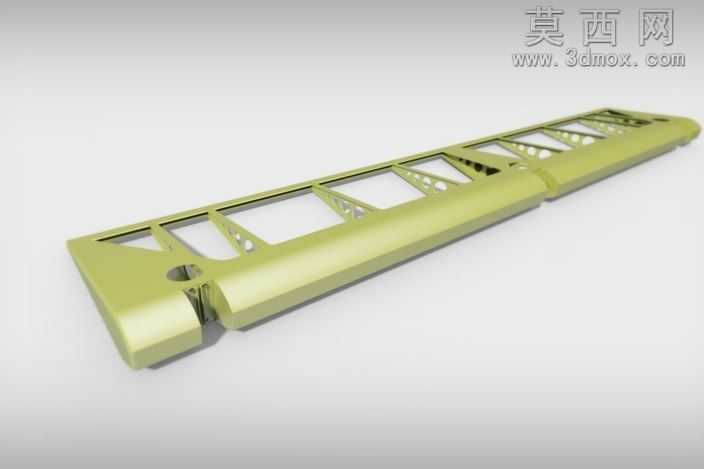

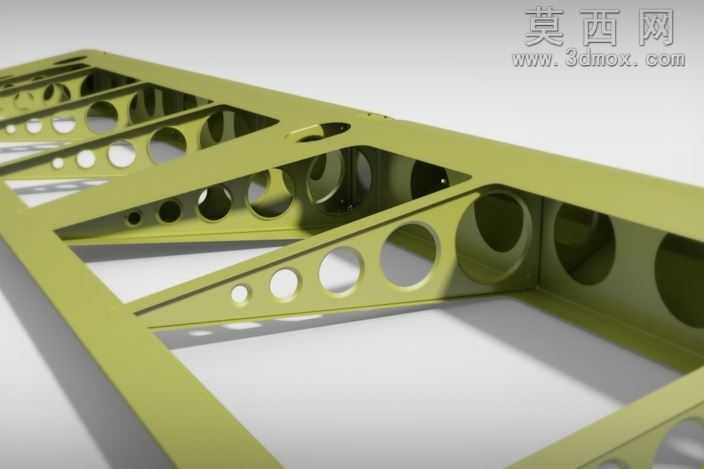

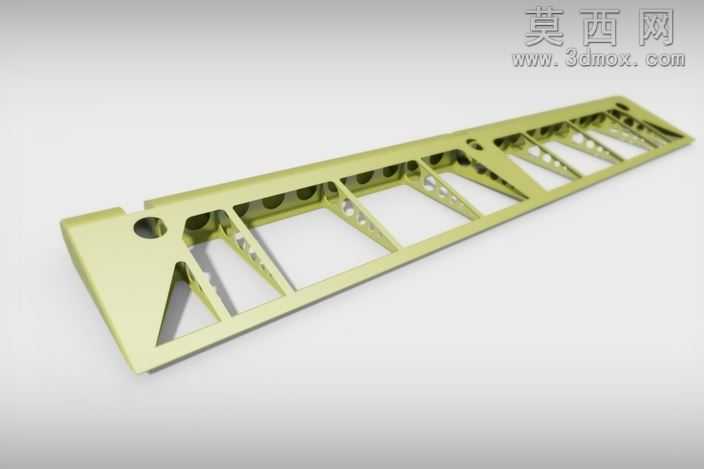

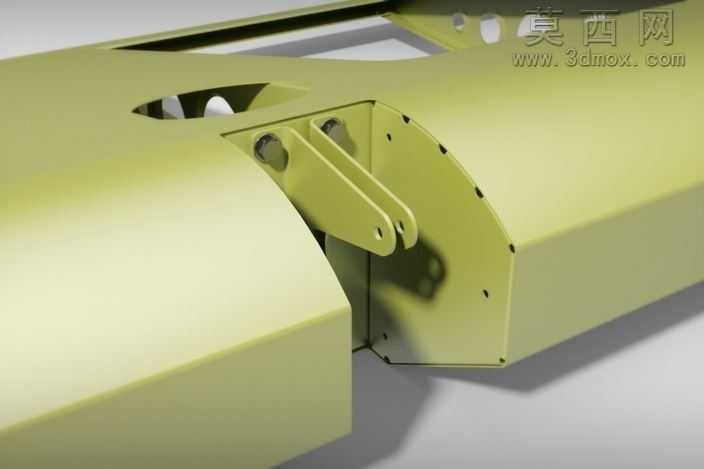

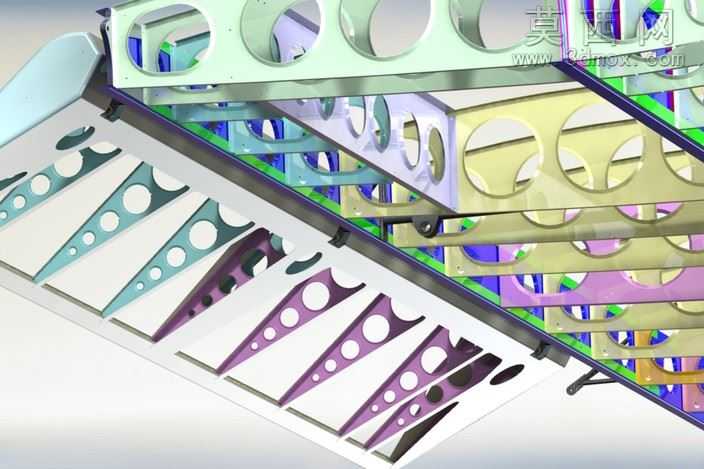

本作品为轻型飞机翼面内部承力结构的三维建模设计，整体建模过程围绕航空构件的轻量化、高刚性设计需求展开，采用参数化建模方式完成所有零件的特征构建，保证各结构件的尺寸精度与装配匹配度。模型完整还原了翼面内部的多层级承力架构，包含不同排布角度的翼肋、纵向布置的桁条、主承力梁以及配套的连接定位结构，所有带减重孔的构件均通过草图阵列、特征切除的方式完成孔位排布，孔型采用流线型过渡设计，在最大化削减结构自重的同时，避免应力集中问题，保障构件的疲劳强度。建模过程中针对不同功能的构件做了明确的材质区分，主体承力构件采用航空铝合金材质，表面做阳极氧化质感处理，不同功能分区的肋板分别赋予差异化的金属色彩，既方便区分装配层级，也让整体结构的展示更加清晰直观；所有金属构件的边缘均做了符合航空加工标准的圆角过渡处理，还原真实航空构件的加工工艺特征，不存在尖锐直角等不符合实际生产的设计缺陷。设计思路上，该结构未包含最终的外蒙皮覆盖部分，所有构件均适配激光切割、数控水切割以及冷弯成型的加工工艺，无需额外开发复杂定制工装即可完成零件加工，结构连接未采用铆钉、冲点等额外连接固件的冗余设计，而是通过构件间的卡槽定位、型面贴合实现预固定，降低后续装配的复杂度。翼面末端的翼尖结构采用云杉形态的流线曲面设计，摒弃了传统金属弯管的生硬过渡，通过曲面放样、曲率连续约束完成曲面构建，保证翼尖与主翼面的衔接顺滑，降低飞行过程中的气动阻力。渲染阶段采用工作室均匀布光方案，通过多角度光源凸显金属构件的材质质感与结构层次，清晰展现每一层肋板、桁条的排布逻辑与连接关系，完整呈现翼面内部的传力路径，可用于航空结构教学、轻型飞机设计方案验证、轻量化承力结构参考等场景，为同类型小型飞行器的结构设计提供直观的三维参考依据。
