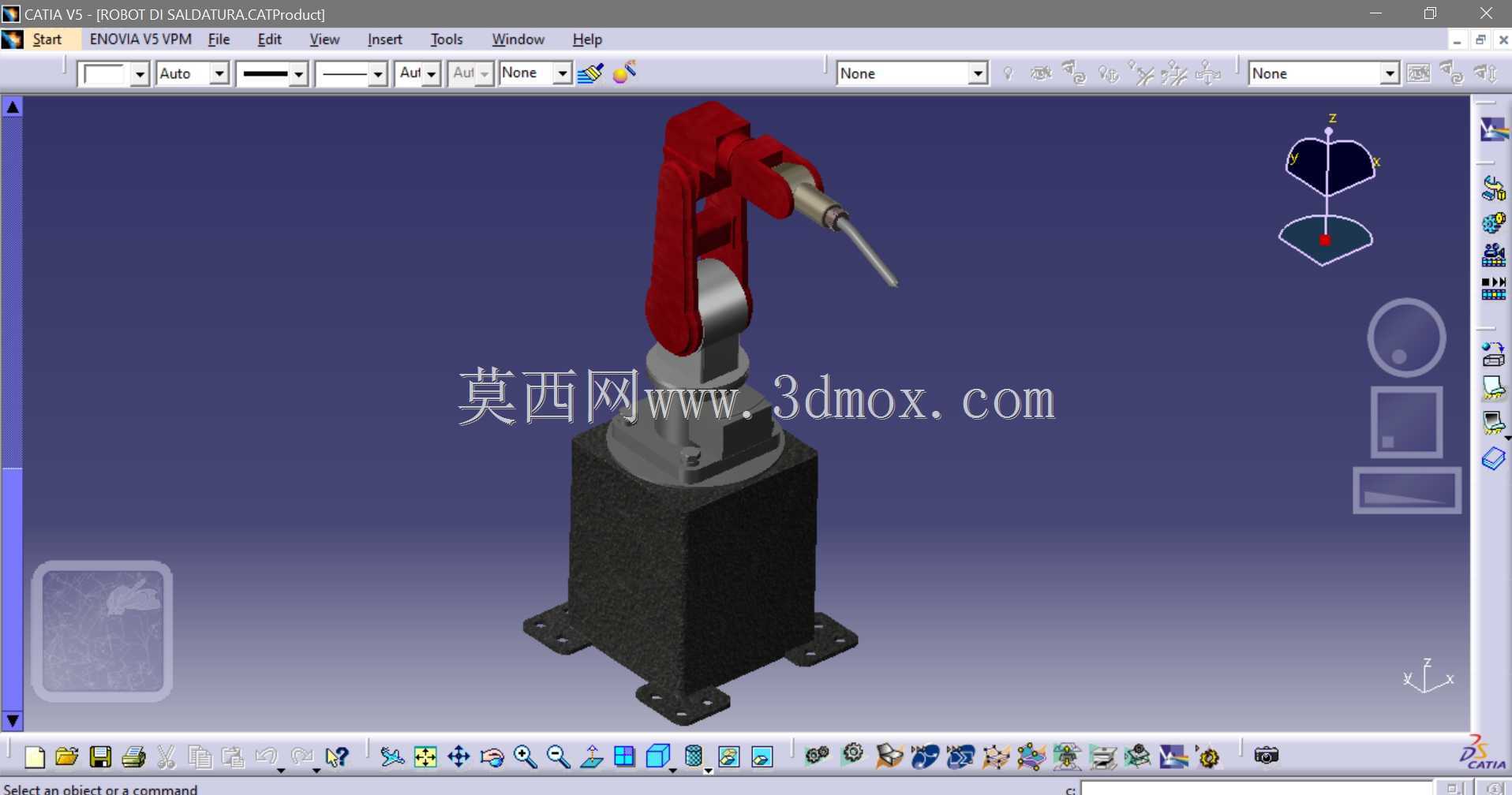

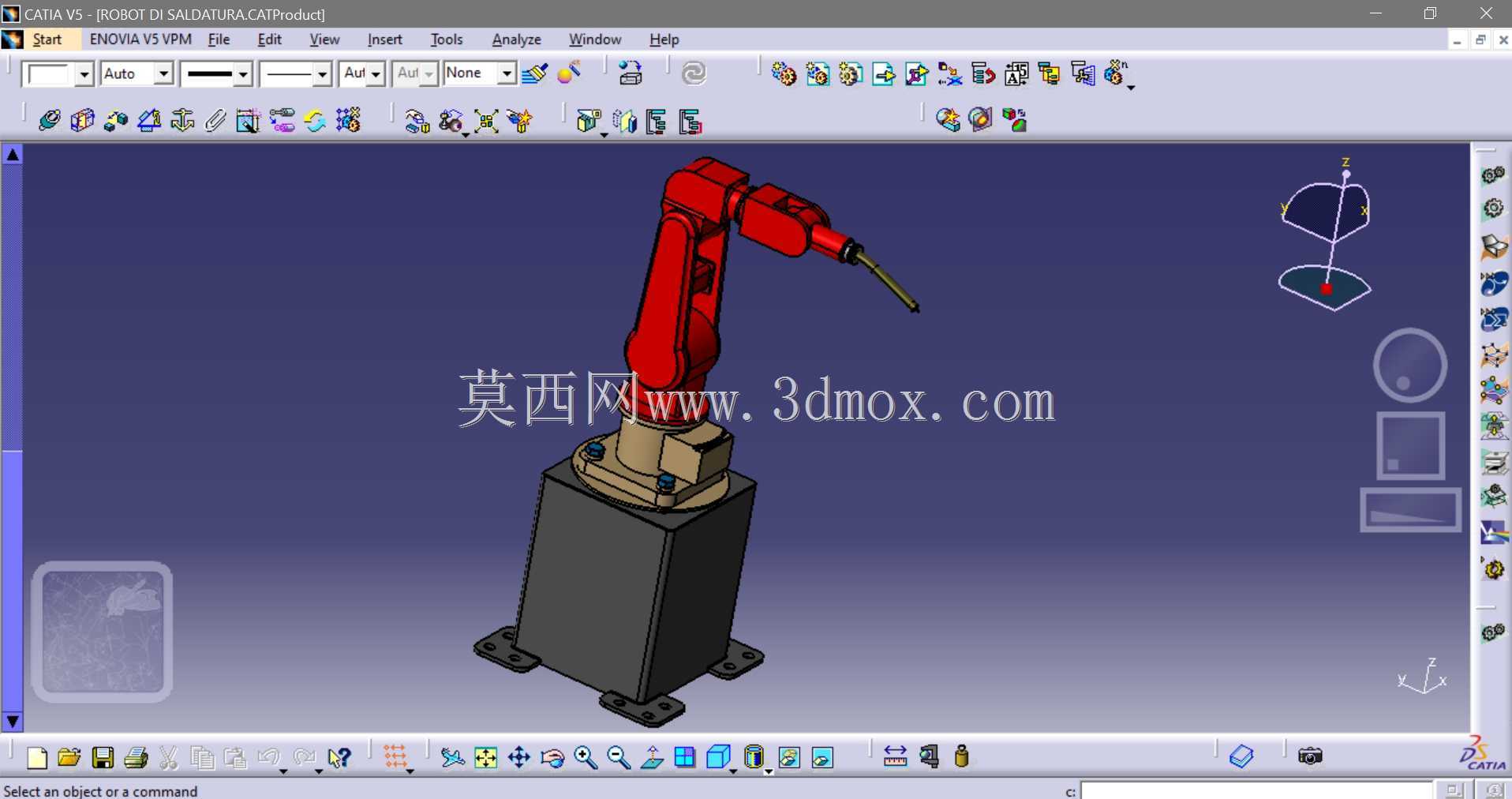

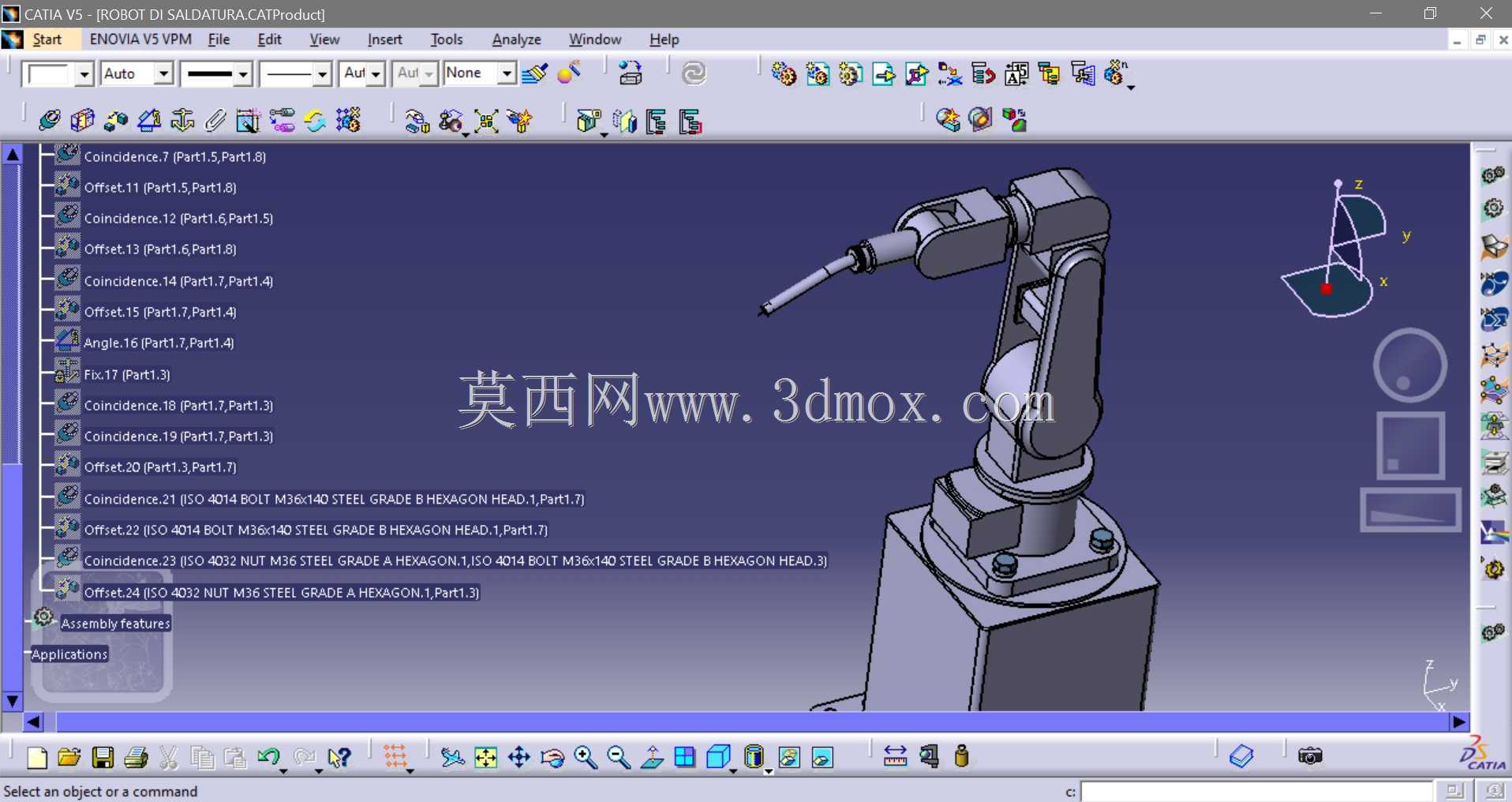

六轴垂直多关节工业喷涂机械手结构

　　从安装边界来看，底部安装座采用方形法兰结构，四个安装孔位对称分布在基座四角，孔位间距适配常见的160mm标准铝型材安装台面，基座整体高度控制在280mm以内，安装时仅需在台面预留对应通孔即可完成固定，无需额外做下沉式基坑处理，适合在现有生产线工位上做加装改造，不用大规模调整原有线体的排布逻辑。臂体的运动自由度覆盖腰座回转、大臂俯仰、小臂俯仰、腕部回转、腕部摆动、末端回转六个维度，腰座回转支撑采用交叉滚子轴承结构，可承受臂体全伸展状态下的倾覆力矩，大臂与基座的铰接转轴处做了限位凸台设计，硬限位角度设置为正负150度，避免臂体回转过程中碰撞到后方的管线排布区，大臂段采用箱型焊接结构，壁厚控制在6mm，在保证整体刚性的前提下尽可能降低自重，减少伺服电机的负载惯量，提升点位运动的响应速度。这款垂直多关节臂式执行机构，核心适配小范围工位的柔性作业需求，常见于3C零部件表面喷涂、小型工件焊接辅助、精密装配工位的点位转移场景，区别于大负载重载机械臂，其臂体截面做了轻量化收窄设计，小臂段采用变截面铸铝结构预留走线腔，所有驱动线缆从基座底部进线后沿臂体内部空腔贯通至末端法兰，避免外置拖链在往复回转过程中与周边工装剐蹭，适配工位周边设备排布紧凑的生产线布局。

　　末端执行端采用锥面快接接口，可快速更换喷枪、焊枪、夹爪等不同作业头，接口处预留了气路与信号通路，更换作业头时无需重新外接管线，接口的同轴度公差控制在0.02mm以内，保证高速运动过程中末端执行头不会出现偏心抖动。设计阶段针对喷涂作业场景做了专门的结构优化，所有臂体接缝处都做了阶梯式密封槽，可嵌入密封条阻挡漆雾进入臂体内部，腕部关节处增加了防尘护套，避免细小漆雾颗粒附着在转轴密封件上加速密封件磨损，臂体表面做了阳极氧化处理，表面光滑不易附着漆雾，日常维护时仅需用低压溶剂冲洗即可清理表面积垢。

　　从运动范围来看，臂体全伸展状态下的最大作业半径为850mm，可覆盖直径1700mm的圆形作业区域，大臂最大俯仰角度为正负120度，小臂俯仰角度覆盖正负110度，腕部可实现360度连续回转，能轻松完成工件侧面、顶面、斜向面的作业姿态调整，无需额外增加工件变位机即可完成复杂曲面的作业路径覆盖。在结构刚性校核阶段，针对臂体全伸展、末端负载5kg的极端工况做了有限元分析，大臂与小臂铰接处的最大变形量控制在0.15mm以内，完全满足喷涂、轻量焊接这类对末端定位精度要求在0.2mm以内的作业需求，转轴处的轴承选型都预留了1.5倍的安全系数，保证长时间连续往复运动下不会出现轴承过早磨损的问题。

　　基座内部预留了驱动器安装位，可将关节伺服驱动器直接集成在基座腔体内，减少外部电控柜的占用空间，基座侧面预留了调试接口，可在设备调试阶段直接连接手持编程器完成点位示教，不用拆开基座盖板即可完成参数调试。整体结构没有冗余的装饰性设计，所有结构特征都服务于实际作业需求，臂体的走线腔内部做了理线卡扣，可将动力线、信号线、气路分开固定，避免臂体往复运动过程中线缆互相摩擦造成破损，关节处的过线孔都做了圆角倒边处理，避免线缆长期弯折过程中被孔边毛刺割破绝缘层。
