带键槽螺旋锥齿轮传动结构设计

项目分类:齿轮 发布时间:2025-09-16 ID:1081626
  • 带键槽螺旋锥齿轮传动结构设计
  • 带键槽螺旋锥齿轮传动结构设计
  • 带键槽螺旋锥齿轮传动结构设计
  • 带键槽螺旋锥齿轮传动结构设计
  • 带键槽螺旋锥齿轮传动结构设计

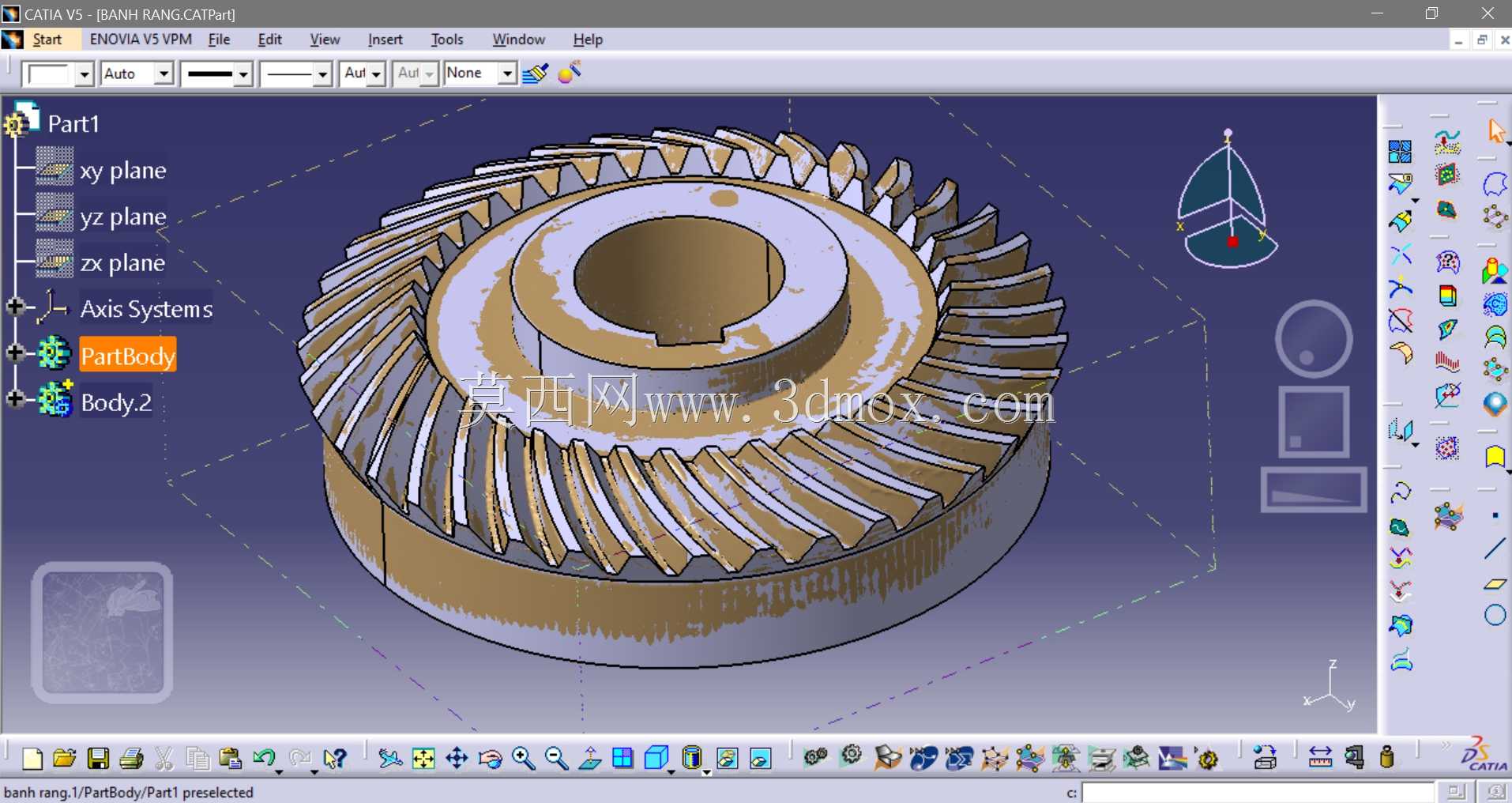

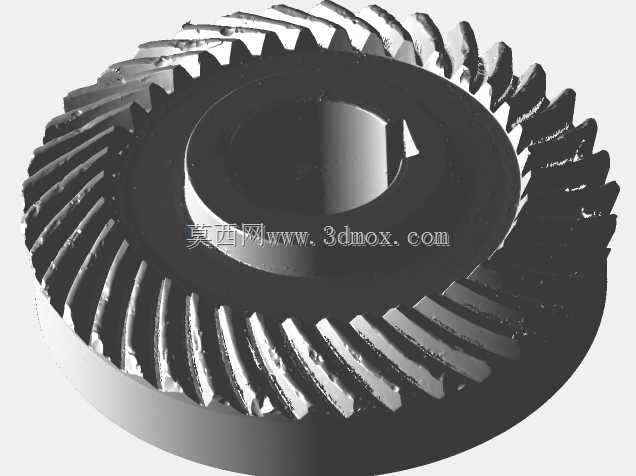

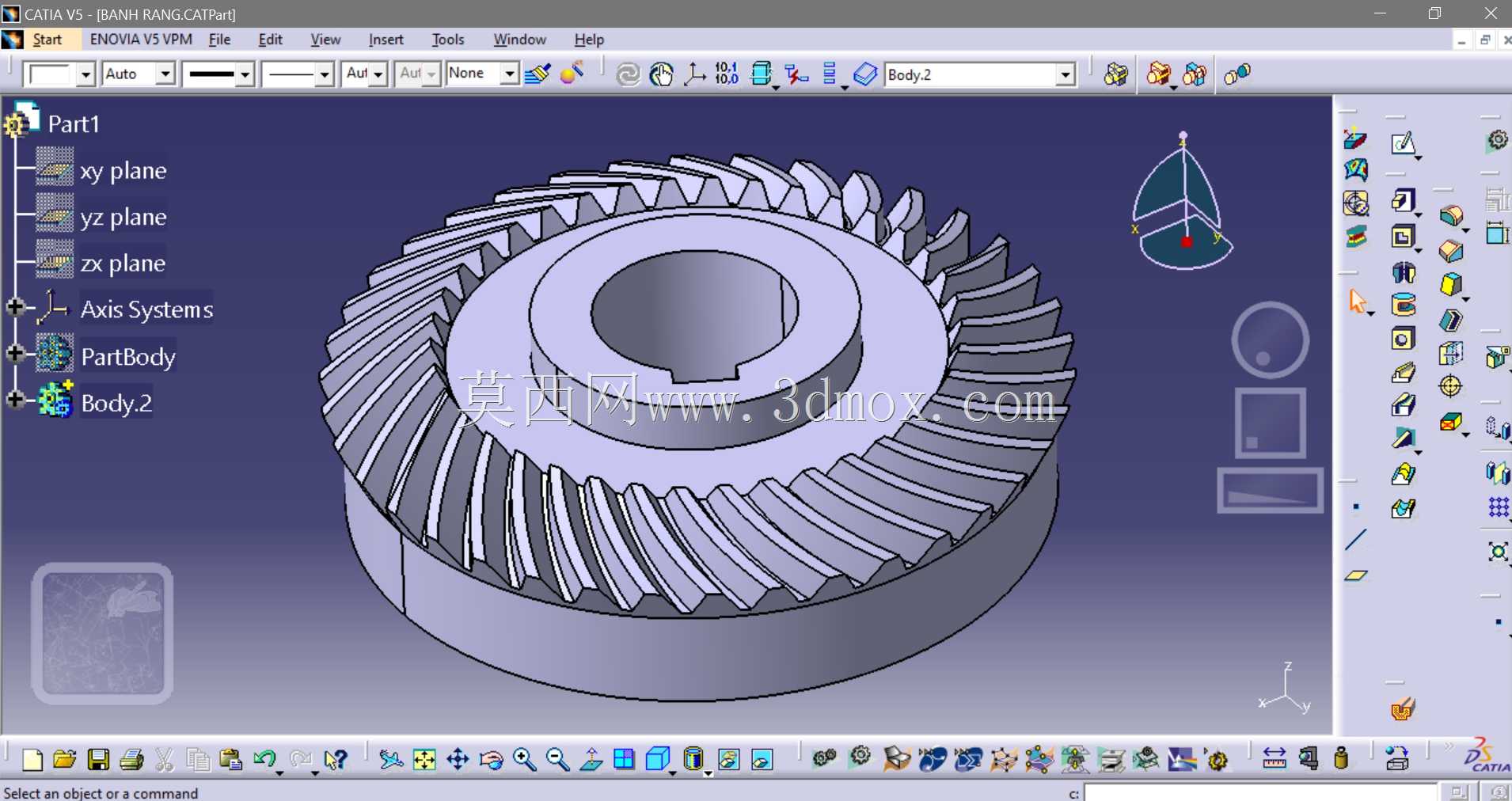

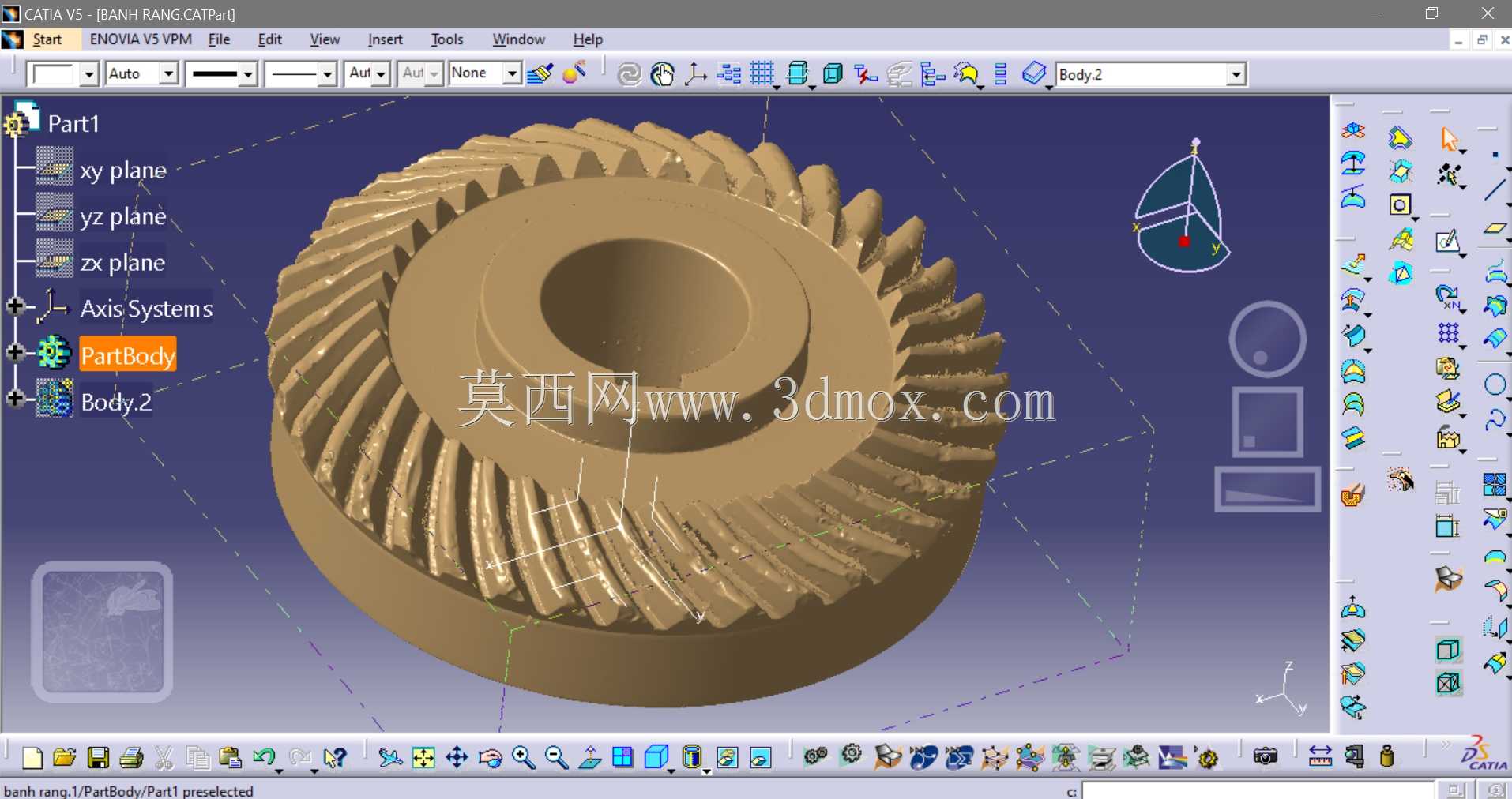

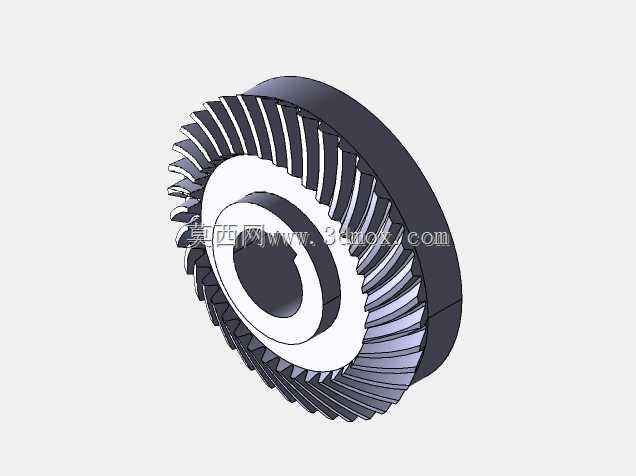

  在相交轴动力传递的工况场景中,螺旋锥齿轮是应用极为广泛的核心传动零件,这类零件常见于差速机构、直角传动减速单元、机床主轴进给传动箱、农用机械动力输出端等需要改变动力传递方向的位置,相比直齿锥齿轮,螺旋齿形的设计能让轮齿啮合过程实现渐进式接触,从齿面一端逐步啮合过渡到另一端,大幅降低啮合冲击与运行噪音,同时提升单齿承载能力,适合中高速、有一定冲击载荷的传动场景。本次呈现的螺旋锥齿轮结构,中心设置有贯通式键槽安装孔,键槽采用标准平键适配尺寸设计,安装时可通过平键与配套传动轴实现周向固定,传递额定扭矩时不会出现轴与齿轮的相对周向滑移,保证传动精度的稳定性。

  齿轮的轮毂部分做了加厚设计,轮毂端面与齿圈背面留有贴合安装的定位台阶,装配时该台阶面可与轴肩端面紧密贴合,实现齿轮的轴向定位,无需额外加装过多定位套即可保证安装位置的轴向精度,减少装配累积误差。齿圈部分的螺旋角经过匹配计算,齿向曲线为等距螺旋线,齿厚从齿顶到齿根按照渐开线齿形标准做渐变处理,齿根位置设置有标准圆角过渡,避免热处理以及重载工况下出现应力集中导致的齿根断裂问题,齿顶部分做了微小倒角处理,既可以去除加工过程产生的毛刺锐边,也能避免装配过程中齿顶与配对齿轮的齿根发生干涉卡滞。

  从安装边界来看,该齿轮的轴向安装尺寸以轮毂定位台阶面为基准,齿圈的外径尺寸可适配对应规格的传动箱内腔安装空间,中心孔的公差按照过渡配合要求设计,既保证装配时可顺利压装到传动轴上,也能保证运行过程中配合面不会出现松动间隙。在实际设计过程中,这类螺旋锥齿轮需要和配对的锥齿轮做配对研磨处理,保证齿面接触区位于齿面中部位置,避免出现偏载导致的齿面异常磨损,建模过程中需要严格控制齿形的螺旋角、压力角、模数等核心参数,保证加工后可与同参数配对齿轮正确啮合,中心键槽的位置需要与齿形的相位做对应标记,方便装配时调整啮合间隙,齿轮的整体重量分布围绕中心轴做对称设计,高速旋转时可降低动不平衡量,减少运行过程中的振动。

  这类齿轮在实际使用中,可根据工况需求匹配不同的热处理工艺,齿面做硬化处理提升耐磨性能,芯部保持足够韧性应对冲击载荷,安装时需要调整两相交轴的轴交角误差在允许范围内,同时保证齿轮的安装距符合设计要求,避免出现齿面接触区偏移导致的早期失效。在传动系统布局中,这类带键槽的螺旋锥齿轮可直接安装在现有传动轴上,无需对轴端做额外的花键加工,降低轴类零件的加工成本,适合中小功率的直角传动场景,比如小型输送设备的直角换向机构、园林机械的动力传递单元、小型机床的进给传动部位等,在这些场景中,该结构的齿轮既可以实现稳定的相交轴动力传递,也能凭借紧凑的结构尺寸减小整体传动机构的体积,提升设备的空间利用率。建模过程中对齿面的曲面做了连续曲率处理,保证后续导入CAM编程软件时可生成顺滑的加工刀路,避免出现刀路顿挫导致的加工表面质量下降,轮毂上的各个端面均设置了合理的退刀槽结构,方便车削加工时刀具退刀,保证各配合面的加工精度可达设计要求,齿轮的所有锐边均做了倒钝处理,避免装配和维护过程中划伤操作人员,也减少热处理过程中锐边开裂的风险。
