可调式管道夹持管钳结构设计

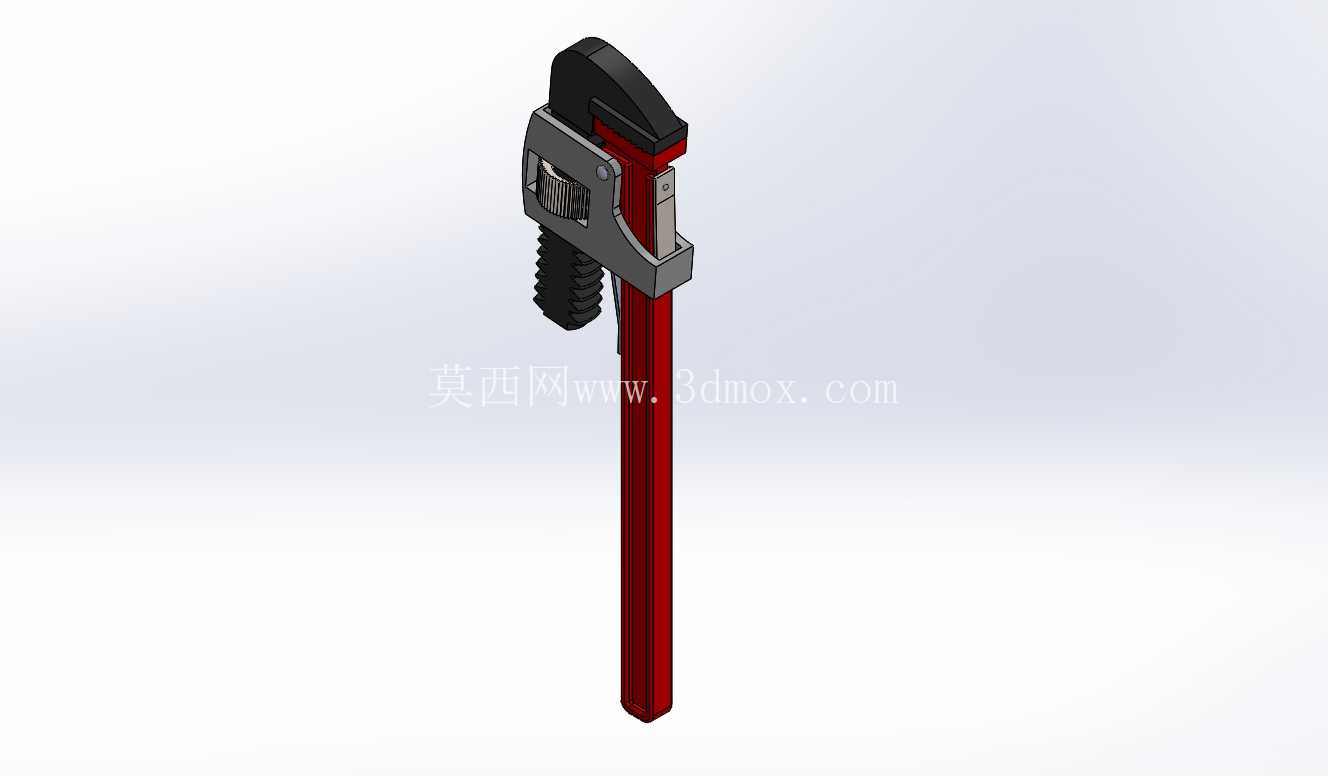

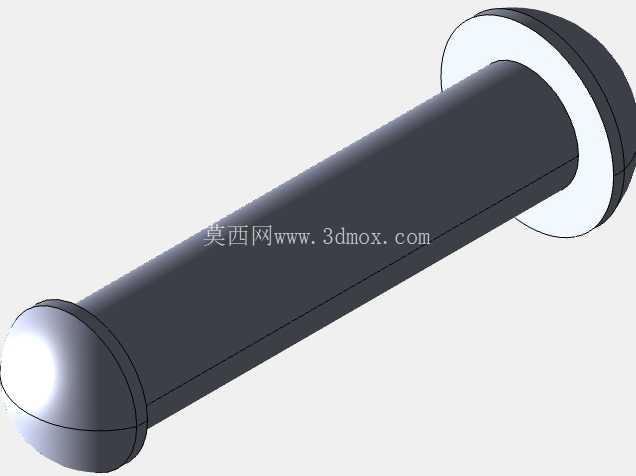

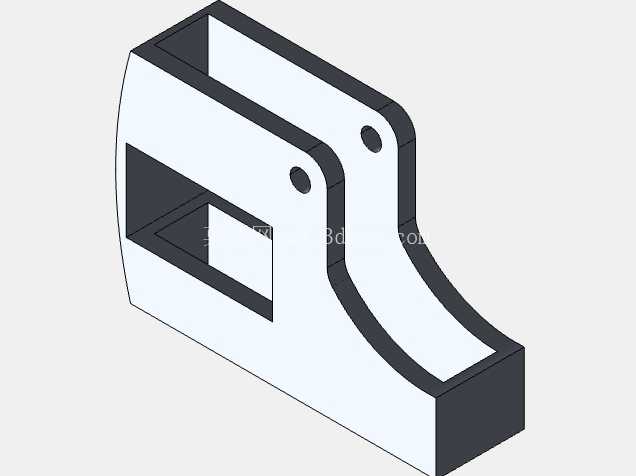

在民用给排水施工、工业油气管道运维、消防管路布设、暖通管线安装等现场作业场景中，管钳是一线作业人员随身配备的核心手动工具，区别于普通开口扳手、活动扳手的平行夹持结构，管钳专门针对圆柱形金属管件的周向施力需求设计，能够在管件表面形成足够的径向夹紧力，避免拧转过程中出现打滑、啃伤管件外壁镀层的问题。这款管钳的整体结构采用长柄杠杆式布局，钳头部分由活动钳口、固定钳身、调节齿条、压紧弹簧、钳牙组件几个核心部分构成，固定钳身与长手柄采用一体化结构设计，保证大扭矩施力时的整体刚性，活动钳口通过齿条啮合结构与钳身连接，转动调节螺母即可带动活动钳口沿钳身的导向槽上下滑动，实现不同管径管件的夹持范围适配。从结构设计逻辑来看，钳口的咬合力并非完全依赖人工施加的握力，而是利用了管件拧转时的反作用力自锁特性：当钳口卡紧管件后，施加在手柄上的拧转力矩会带动活动钳口沿齿条产生微小的楔紧位移，管径越大、拧转力矩越高，钳口对管件的夹紧力就会同步提升，这种自锁结构能够有效避免大扭矩作业时钳口脱开的风险，同时降低作业人员的握持施力强度。钳牙部分采用高硬度合金钢材质设计，齿形为单向倾斜的锯齿结构，齿尖朝向与拧转施力方向相反，卡入管件表面后能够形成多点咬合接触，即使是表面带有轻微锈蚀、油污的旧金属管件，也能保证足够的咬合摩擦力，不会出现打滑脱手的问题；钳牙与钳头采用可拆卸式连接结构，长期使用齿形磨损后可单独更换钳牙，无需整体报废钳体，降低工具的长期使用成本。手柄部分采用加长型圆钢锻压成型，表面做了防滑浸塑处理，握持区域的直径经过人体工程学优化，既能够保证足够的力臂长度降低施力强度，又不会因为手柄过细导致长时间握持时出现硌手的问题；钳头与手柄的连接过渡区域做了圆弧加强结构，避免应力集中导致的钳身断裂问题，能够承受额定范围内的冲击载荷，应对现场作业中偶尔需要敲击钳身辅助卡紧的使用需求。从安装边界与适配尺寸来看，这款管钳的最大开口尺寸覆盖了常规民用与工业场景中常用的低压流体输送钢管管径范围，既可以用于家装场景中4分、6分、1寸的小口径水管安装，也能够满足工业场景中2寸以内工艺管道的拧转、拆卸需求，整体长度适配单人双手握持施力的操作空间，在狭窄的管道井、管沟等受限作业空间中也能够灵活操作，不会因为整体尺寸过大出现干涉问题。在实际使用过程中，这款管钳的调节结构带有防脱限位设计，调节到最大开口位置时活动钳口不会从钳身中脱出，避免现场作业时零件掉落遗失；钳头内部的压紧弹簧能够保证调节过程中活动钳口始终与齿条保持啮合，不会出现空程滑动的问题，调节管径时只需单手转动调节螺母即可快速适配管件尺寸，无需反复对位调整。区别于链条钳、管钳扳手等其他管道工具，这款管钳的结构更加紧凑，整体重量控制在单人长时间携带作业可接受的范围内，钳头的咬合深度经过优化，夹紧管件时不会过度啃入管壁，避免对薄壁金属管件造成不可逆的结构损伤，既能够满足镀锌钢管、焊接钢管等刚性金属管道的拆装需求，也可用于厚壁复合管材的拧转作业。在三维建模过程中，所有活动部件的配合间隙都按照实际五金工具的加工公差进行设定，齿条的齿形模数、钳牙的齿距与角度都参考了行业通用的管钳制造标准，活动钳口的开合行程与实际产品的调节范围完全一致，既可以作为工具类三维素材用于施工场景的动画演示、虚拟装配培训内容制作，也可以作为手动工具结构设计的参考案例，帮助结构设计人员理解杠杆式夹持工具的自锁原理、楔紧结构的受力逻辑，为同类夹持工具的结构优化提供可参考的三维模型依据。
