间歇传动用日内瓦槽轮机构结构设计

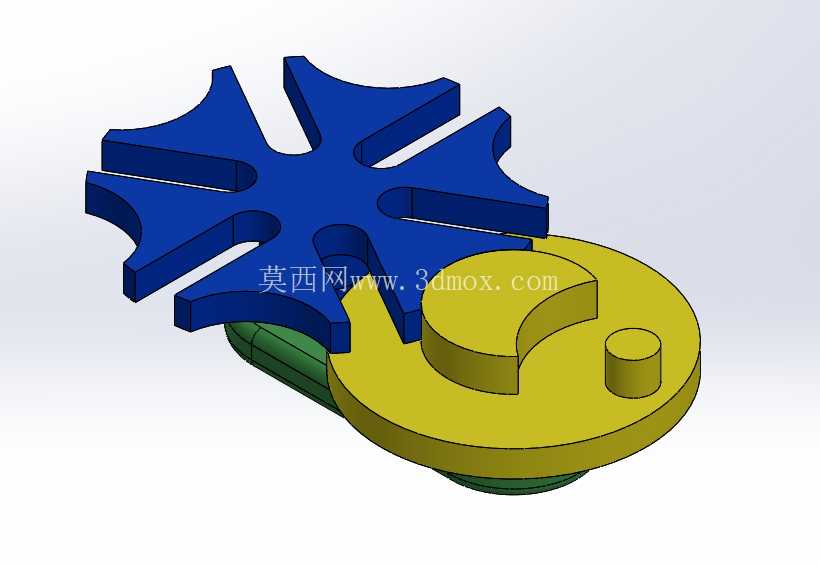

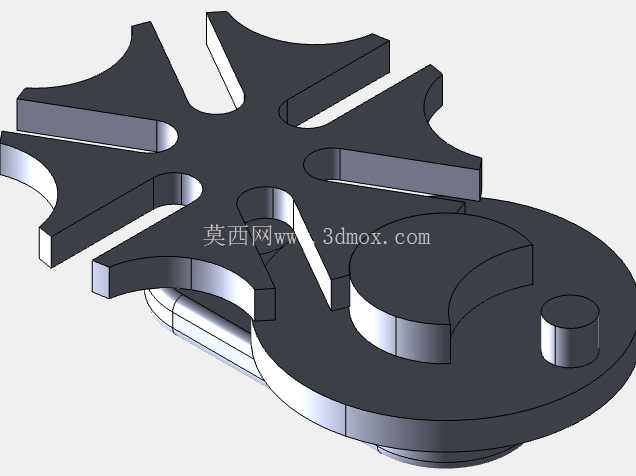

在自动化生产线的转位工位、多工位装配台的分度进给、电影放映机的胶片抓片机构、包装机械的间歇送料单元里，你总能见到日内瓦机构的身影——这种能把连续匀速旋转输入，转化为周期性间歇旋转输出的传动结构，凭借结构紧凑、传动平稳、分度精度可控的特点，至今仍是中低速间歇传动场景里的高性价比方案。这套三维结构完整还原了外啮合日内瓦机构的核心组成：带圆柱销的主动拨盘、带径向槽的从动槽轮，以及配套的锁止弧结构，没有冗余的装饰性特征，所有几何要素都服务于传动功能的实现。

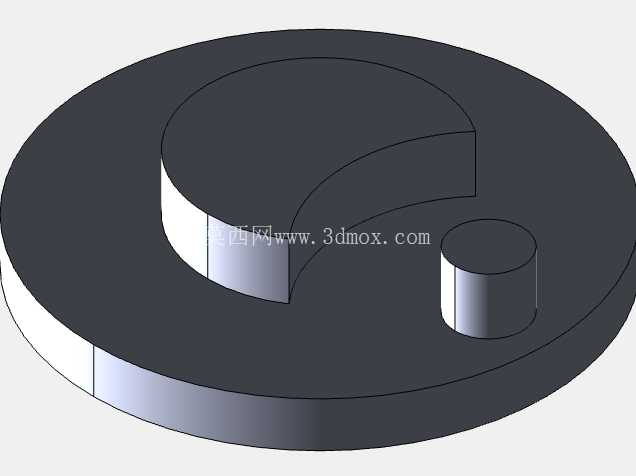

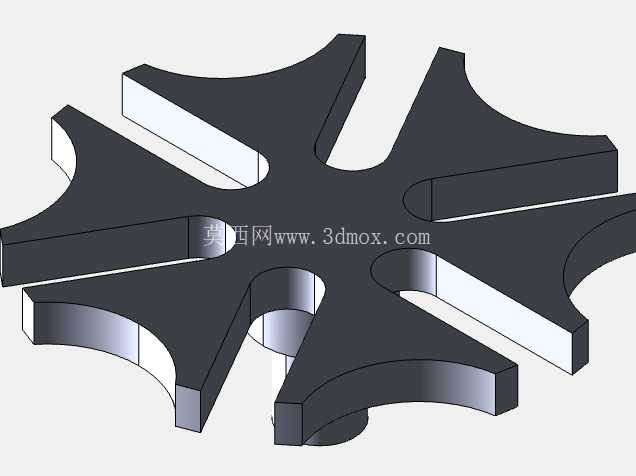

从实际传动逻辑来看，主动拨盘做整周连续回转时，其上的圆柱销在进入槽轮径向槽的阶段，会拨动槽轮转过固定的分度角度，当圆柱销脱离径向槽后，拨盘上的内凹锁止弧会与槽轮上的外凸锁止弧完全贴合，此时槽轮被完全锁止，保持静止状态，直到圆柱销再次进入下一个径向槽，才会启动下一次转位动作。这套结构里的槽轮设计了6个均布径向槽，对应每次转位60度的分度角，能适配需要6工位分度的设备场景，当然在实际设计迭代中，也可以根据工位数量需求调整槽数，常见的有4槽、6槽、8槽结构，槽数越少，单次转位的角加速度冲击越大，更适合低速轻载场景，槽数越多传动越平稳，但会带来整体结构尺寸的增加，需要结合安装空间做权衡。

做这套结构的三维建模时，首先要确定的是中心距参数，也就是主动拨盘回转中心与从动槽轮回转中心的距离，这个参数直接决定了整个机构的安装边界，中心距过小会导致拨盘与槽轮发生运动干涉，过大则会让圆柱销与槽的配合间隙放大，带来传动回差。建模过程中需要严格计算圆柱销的回转半径，确保圆柱销进入和脱离径向槽的瞬间，锁止弧刚好完成解锁和锁止的切换，避免出现传动卡滞或者锁止失效的问题。槽轮上径向槽的宽度要与圆柱销的直径做间隙配合，间隙量控制在0.02-0.05mm区间，既要保证圆柱销能顺畅滑入滑出，又要避免间隙过大导致转位到位时出现冲击晃动。锁止弧的配合面需要做同轴度约束，锁止状态下两个弧面的贴合间隙要均匀，否则会出现槽轮在静止阶段的窜动，影响分度定位精度。

从安装适配的角度看，这套机构的主动端通常会连接减速电机的输出轴，从动端则直接连接需要做间歇转位的工作台或者送料辊，两个回转轴需要保证严格的平行度，平行度公差要控制在0.01mm/100mm以内，否则会加剧圆柱销与槽壁的磨损，缩短机构使用寿命。在实际应用中，如果是高速轻载场景，可以在槽轮的槽壁处镶嵌自润滑铜套，降低摩擦系数，减少维护频次；如果是重载分度场景，则需要对圆柱销做淬火处理，提升表面硬度，同时在锁止弧面增加耐磨涂层，避免长期使用后出现弧面磨损导致的锁止间隙变大。

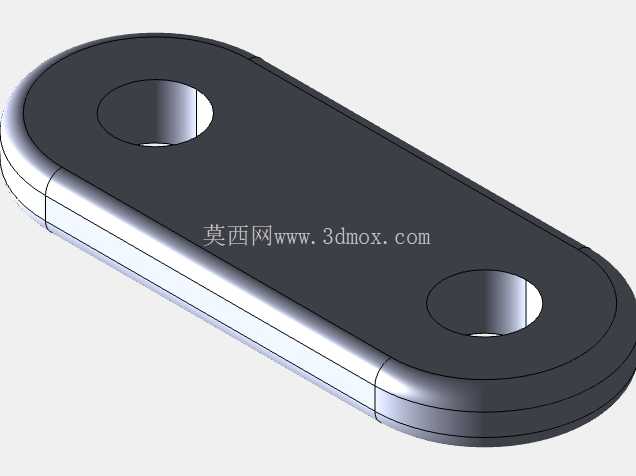

很多刚接触机械设计的工程师在做日内瓦机构选型时，容易忽略动载荷的问题——槽轮在启动和停止的瞬间会存在角加速度突变，也就是柔性冲击，所以这种机构不适合高速传动场景，通常输入转速不超过200rpm，要是需要更高速度的间歇传动，就需要搭配凸轮分割器来替代，但日内瓦机构的优势在于加工难度低、成本可控、维护简单，在中低速、分度精度要求不是极高的场景下，比如半自动装配线的工件转位、小型包装设备的送膜机构、印刷设备的进纸单元，它的实用性远高于复杂的凸轮分度结构。这套三维模型把各个零件的配合关系做了完整还原，包括拨盘上圆柱销的安装位置、锁止弧的起止角度、槽轮的槽形轮廓，在做衍生设计时，可以直接调整中心距、槽数、圆柱销直径这些核心参数，快速适配不同的设备安装空间和分度需求，不需要从零开始做几何计算和轮廓绘制，能大幅缩短结构设计的周期。另外建模时已经考虑了装配干涉问题，所有运动部件在整个传动周期内都不会发生碰撞，拨盘底部的支撑结构也预留了轴承安装位，实际生产时可以直接套用安装尺寸，搭配深沟球轴承做回转支撑，保证运转的平稳性。
