多层波纹式硅胶密封防护套结构

在流体控制类阀门的实际工况应用里，阀杆部位的动态密封防护一直是影响整机使用寿命的核心环节，尤其是在有粉尘、水汽、腐蚀性介质飞溅的户外管路、化工输送、食品加工灌装场景中，裸露的阀杆很容易被外界杂质附着，长期往复动作下会拉伤密封面，造成介质内漏或者外漏的故障，这类多层波纹结构的防护套，就是专门针对阀杆往复运动场景设计的防护部件。

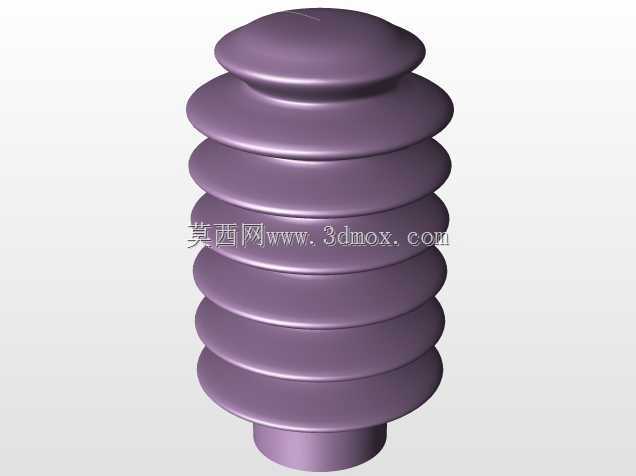

从结构设计逻辑来看，这款防护套采用了等距堆叠的圆盘式波纹褶皱结构，区别于常规的圆弧面波纹管，每一圈褶皱的外沿都做了平整的宽边设计，这种结构首先是提升了轴向伸缩的行程冗余，当阀杆做上下升降动作时，褶皱可以均匀展开或者压缩，不会出现局部应力集中导致的硅胶材料疲劳开裂，同时宽边的褶皱外沿在压缩状态下可以形成逐层贴合的密封面，进一步阻挡外界的大颗粒杂质进入防护套内部。顶部的圆弧封边结构是和阀杆的上端安装位做过贴合匹配的，安装时可以直接套在阀杆的顶端固定座上，不需要额外做复杂的卡扣结构，依靠硅胶本身的弹性抱紧力就能实现上端的密封固定，底部的直筒段是插入阀盖的预留安装槽内，和阀盖部位的静密封面配合，形成完整的防护腔体，把整个运动的阀杆段完全包裹在腔体内部。

从安装边界的尺寸适配角度来说，这款防护套的最大外径是根据常规手动调节阀、小型气动切断阀的阀盖安装空间设计的，褶皱部分的外径不会超出阀盖的外轮廓，不会和阀门周边的管路支架、执行器配件产生运动干涉，压缩后的总高度可以适配阀杆的最小行程位置，完全拉伸后的长度可以覆盖阀杆的最大升程，不会出现拉伸过度导致的褶皱撕裂问题。硅胶材质的选用也匹配了多数常规工况的使用需求，本身的耐温范围可以覆盖-40℃到120℃的常规管路输送场景，对于食品级输送场景还可以更换食品级硅胶原料，满足卫生级管路的使用要求，材料本身的回弹性可以保证长期往复伸缩后不会出现永久变形，防护套的内壁和阀杆之间预留了均匀的间隙，不会因为阀杆的小幅偏摆出现摩擦磨损，也不会因为间隙过大导致防护套在动作过程中出现晃动剐蹭。

在实际的阀门装配场景中，这类防护套不需要额外的紧固件，安装时只需要将底部直筒段压入阀盖的预留卡槽，顶部套入阀杆顶端的固定凸台即可，拆装维护非常方便，相比传统的橡胶防尘套，这种多层宽边波纹的结构伸缩比更大，可以适配更大行程的阀杆使用场景，同时褶皱之间的平整贴合面在阀门处于常闭状态时，可以形成类似迷宫密封的效果，即使有少量水汽或者粉尘附着在防护套外表面，也很难顺着褶皱缝隙进入内部，相比普通的光面橡胶套，防护等级可以提升到IP65级别，完全满足户外露天安装的阀门使用需求。在设计建模过程中，每一圈褶皱的过渡圆角都做了等R处理，避免硅胶件在硫化成型时出现应力集中导致的开裂，同时壁厚保持均匀一致，不会出现局部过厚导致的成型收缩凹陷，也不会因为局部过薄降低结构强度，顶部的圆弧封边做了加厚处理，提升顶部抱紧位置的抗撕裂强度，底部直筒段的外径和阀盖安装槽采用小过盈配合，保证安装后不会因为阀杆的往复动作出现松脱移位。
