异形弯管状流体导流构件结构设计

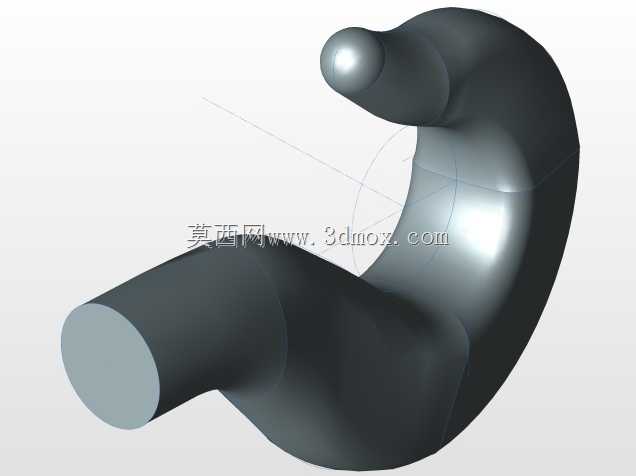

这类异形弯管状构件主要应用在流体输送系统的变向导流场景中，常见于液压管路、气动回路、小型流体设备的内部流道衔接位置，作用是在有限的安装空间内完成流体流向的平滑转向，避免流道急转造成的压损骤增、流场紊乱问题。从结构设计逻辑来看，整个构件采用连续顺滑的曲面过渡，没有生硬的折角，一端为等径圆柱接口，可直接与同规格的标准管路对接，接口端面预留了足够的密封配合面，安装时可适配卡套、焊接或者粘接等不同的连接方式，接口的圆柱段长度经过匹配计算，既保证连接后的结构强度，也不会因为过长造成安装空间的浪费。构件的弯曲段曲率经过多轮流场仿真调整，弯曲半径沿着流道走向逐步变化，靠近球形端头的位置曲率逐渐收窄，端头的球形封闭结构一方面可以作为流道末端的缓冲腔，降低流体转向时的局部冲击，另一方面也可以作为安装定位的基准面，在装配时可通过球面快速找正构件的安装姿态，减少装配调试的时间。设计过程中需要重点控制弯管部分的壁厚均匀性，因为连续变曲率的曲面在成型时容易出现壁厚不均的问题，不管是采用注塑、铸造成型还是机加工成型，壁厚偏差过大会直接影响构件的承压能力，尤其是在有压力的流体回路中，壁厚薄弱位置容易出现泄漏甚至破裂的风险。整个构件的外形轮廓没有突出的棱角，所有曲面衔接位置都做了圆角过渡，既可以减少流体在壁面的滞留，也能避免安装过程中尖锐边角对操作人员造成划伤，同时紧凑的弯曲造型可以在狭小的设备腔体内部完成布置，不需要额外预留大半径弯管的安装空间，能有效缩减整套流体设备的整体体积。在实际选型适配时，需要核对接口的直径尺寸与现有管路的匹配度，同时确认构件弯曲段的外轮廓尺寸不会和周边的其他零部件发生干涉，因为这类异形构件的外形没有规则的参考基准，安装前可以通过三维模型做虚拟装配校验，提前排查空间干涉问题，避免实际装配时出现无法安装的情况。构件的内壁面要求光滑无凸起，减少流体流动时的沿程阻力，尤其是输送带有微小颗粒的流体时，内壁的顺滑度直接影响构件的使用寿命，避免颗粒在壁面凹陷位置堆积造成流道堵塞。
