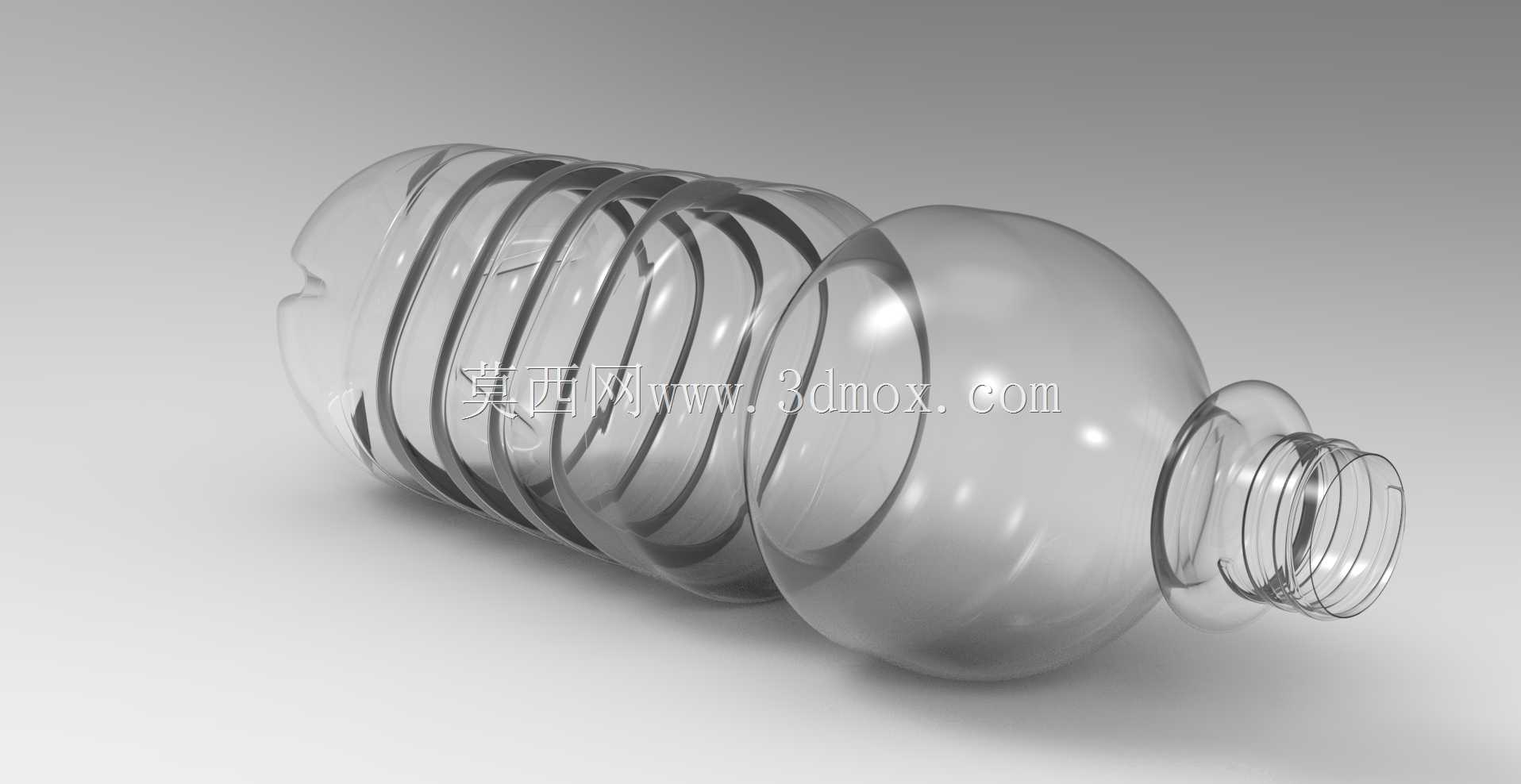

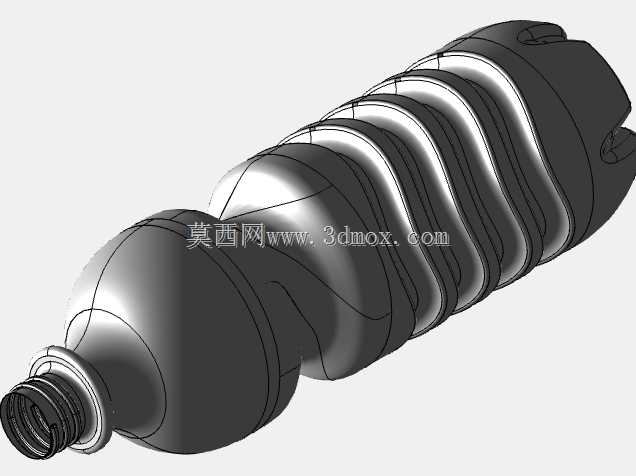

带环形加强筋的透明塑料饮用瓶结构设计

　　日常流通场景中随处可见的这类带环形加强筋的透明塑料瓶，是吹塑成型包装容器里应用极广的结构形式，多数采用食品级PET材料通过注拉吹工艺加工成型，核心承载常温非碳酸类饮品、日化分装液体的盛装需求，在快消品分装、零售终端流通、民用液体存储场景中都有极高的适配性。从结构设计逻辑来看，瓶身等距排布的环形凹陷筋条并非装饰性设计，首先是解决薄壁塑料瓶轴向承压不足的问题——空瓶堆叠仓储、满瓶码垛运输过程中，垂直方向的载荷会通过环形筋的形变分散到整个瓶身圆周，避免瓶身出现局部凹陷、失稳弯折的情况，常规0.2mm左右壁厚的瓶身，增加6-8道等距环形筋后，轴向承压能力可以提升40%以上，完全满足多层码垛的运输要求。

　　其次环形筋的存在也提升了瓶身的径向抗捏持性能，用户单手握持时，筋条形成的凹凸面可以增加接触摩擦力，减少满瓶状态下打滑脱手的概率，同时瓶身受到侧向挤压时，环形筋可以引导形变沿圆周方向均匀扩散，避免局部应力集中导致的瓶身开裂、内容物渗漏。瓶口部分采用标准的连续外螺纹结构，匹配通用旋盖的密封要求，螺纹起始端做了15度的导向倒角，方便自动化灌装线上的旋盖设备快速对位，减少拧盖过程中的滑牙、偏位问题；螺纹下方的限位凸台高度控制在1.2mm，既可以给旋盖提供到位的行程限位，也能预留密封铝箔垫片的压紧空间，保证瓶口密封后的泄漏率控制在千分之二以内。

　　瓶底部分做了内凹的球面设计，一方面是抵消吹塑成型过程中底部的冷料收缩痕，保证瓶子放置时的平面度，不会出现放置晃动、站立不稳的情况，另一方面内凹结构也可以提升瓶底的抗冲击性能，满瓶从1米高度自由跌落时，内凹球面可以通过微小形变吸收冲击能量，避免底部开裂。从建模的尺寸边界来看，这类瓶型的整体高度通常控制在220-260mm区间，瓶身最大直径在80-90mm，瓶口外径统一为28mm的通用规格，适配市面上绝大多数标准瓶盖，不需要单独开模做配套密封件；瓶身的环形筋深度控制在3mm，筋条的过渡圆角做R2处理，避免吹塑过程中出现料厚过薄的问题，同时也能减少清洗过程中的残留死角，满足食品接触材料的卫生要求。建模过程中需要重点关注壁厚的均匀性，整个瓶身的料厚偏差要控制在±0.05mm以内，尤其是环形筋的根部、瓶口螺纹的牙顶位置，不能出现局部料厚低于0.15mm的情况，否则成型后容易出现针孔、透裂的缺陷；瓶身和瓶口的过渡段做了渐变的锥面过渡，避免截面突变导致的应力集中，在灌装高温液体（比如60度以内的热灌装饮品）时，锥面过渡区域可以更好地吸收热胀冷缩带来的形变，不会出现瓶身歪扭的问题。

　　另外这类瓶型的设计还要兼容自动化灌装线的输送要求，瓶身的最大直径和最小直径差值不能超过15mm，保证在输送导轨上运行时不会出现卡滞，瓶底的支撑环宽度控制在5mm，和灌装线的星轮卡位尺寸匹配，进出灌装工位时定位精度可以控制在±1mm以内，满足高速灌装线的节拍要求。从实际使用场景的适配性来看，这种结构的瓶子除了盛装饮用水，也可以通过调整料厚和环形筋的数量，适配果汁、功能性饮料、甚至低粘度日化产品的分装需求，不需要大幅修改模具结构，只需要调整吹塑工艺参数就能实现不同容量规格的切换，具备很强的通用适配性。建模时还要注意螺纹的收尾处理，螺纹末端做了渐消收尾，避免出现尖锐的断差，防止旋盖时刮伤密封垫片，也能减少用户使用时被毛刺划伤的风险；瓶身的曲面做了G2连续处理，表面没有明显的棱线和折角，贴标时标签可以和瓶身完全贴合，不会出现标签起翘、气泡的问题，满足产品外观的标识要求。
