发动机骨架式防护壳体结构设计

这款防护壳体采用骨架式承载结构设计，核心应用场景集中在中小型内燃动力单元、液压阀组集成模块的外围防护领域，在工程机械动力舱、工业阀岛安装工位、小型发电机组封装环节都能适配。从实际使用需求出发，这类护罩首先要解决的是动力核心部件或精密阀块的外力磕碰问题，同时兼顾安装位的定位精度，避免外围管线剐蹭、检修工具误触造成的部件损伤，部分工况下还能辅助阻隔运行过程中飞溅的润滑油、金属碎屑，维持核心部件周边的清洁度。

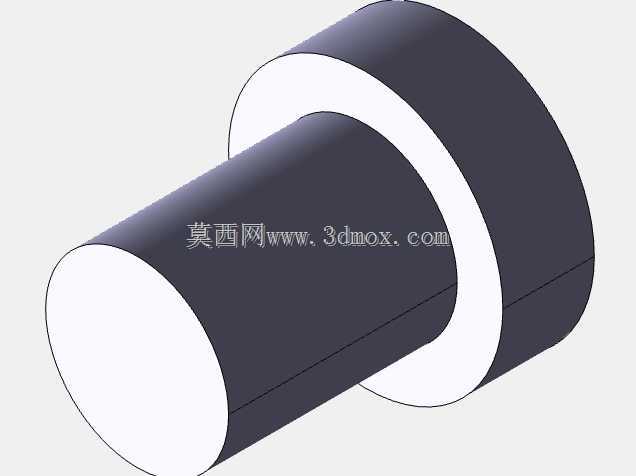

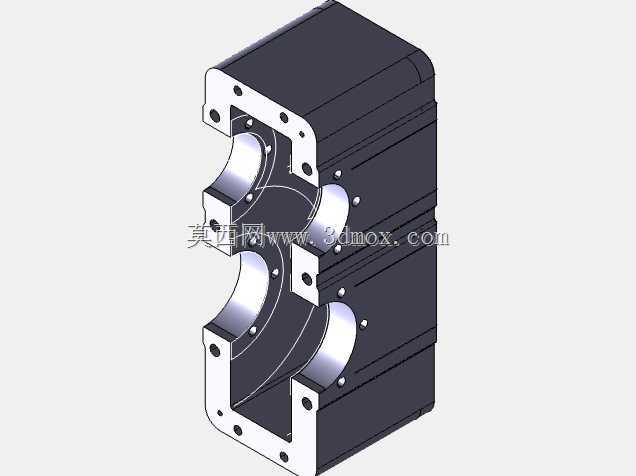

设计过程中优先采用了分体式拼接的骨架思路，没有采用整体封闭式的厚重壳体，而是在受力安装位做了加厚凸台处理，非受力区域做了挖空减重，整体重量比同防护等级的封闭式壳体降低近四成。壳体主体的安装端面分布了多组同轴定位孔，孔位公差按照IT7级精度预留，既可以通过螺栓直接固定在发动机缸体端面或者阀块安装基板上，也能搭配密封垫片实现端面的静密封，防止粉尘、水汽从安装缝隙侵入内部。两侧的弧形避让槽完全匹配对应部件的外轮廓曲率，安装后不会和内部运动部件产生运动干涉，槽边做了R2圆角过渡，避免应力集中造成的安装位开裂。

从安装边界来看，壳体整体为长方体构型，边角处做了C3倒角处理，避免安装过程中锐边划伤操作人员，整体外轮廓尺寸适配主流的0.8-1.5L排量小型发动机缸体安装位，也可适配通径16-25mm的集成阀块组外围防护，安装孔的孔距完全遵循对应安装基面的通用孔位规范，不需要额外做安装位的二次加工就能直接适配。壳体侧壁预留了多组小型螺纹孔位，可用于固定管线卡扣、传感器支架等外围附件，不需要在主体结构上额外打孔，避免破坏壳体的整体结构强度。

结构设计阶段重点校核了安装位的静载荷强度，在常规1500N.m的螺栓预紧力下，安装凸台的形变量控制在0.02mm以内，不会因为预紧力过大造成壳体变形挤压内部部件。骨架的筋条分布沿着受力传导路径布置，从安装孔位延伸到壳体的各个边角，即使受到侧面100N的冲击力，也能通过筋条将力分散到整个安装基面，不会出现局部碎裂的情况。壳体的内壁和内部部件之间预留了3-5mm的均匀间隙，既可以避免运行过程中的振动摩擦，也预留了足够的空间布设内部连接线、润滑油路等附属结构。

实际选型适配时，需要注意核对内部部件的外轮廓最大尺寸，确保弧形避让位的曲率和部件外圆完全匹配，安装时按照对角顺序逐步拧紧固定螺栓，避免单侧受力造成的壳体翘曲。如果应用在高粉尘、高湿度的工况下，可以在端面安装槽内加装适配的橡胶密封条，能够将防护等级提升到IP54级别，满足户外作业设备的使用需求。这类骨架式护罩相比传统的冲压焊接护罩，加工一致性更好，安装定位精度更高，批量生产时的装配效率能提升30%左右，也更便于后期的检修拆解，不需要完全拆除外围管线就能打开护罩完成内部部件的检查维护。
