潜射型水下航行器结构三维数模

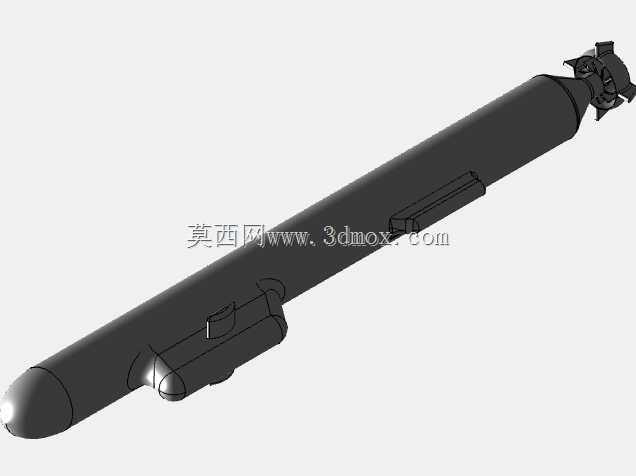

　　这款潜航结构的三维数模，还原了长圆柱回转体主壳体的经典水下航行构型，从工程落地角度看，这类构型是水下低阻航行的最优选择之一——圆柱段沿轴线方向的流体附面层发展均匀，艏部采用的椭球形钝头设计，能在保证内部艏舱设备安装空间的前提下，尽可能降低迎流面的压差阻力，避免尖头构型在大攻角航行时出现的艏部流动分离问题，适配水下全工况的航行姿态需求。数模中完整还原了壳体外侧的两组凸起整流结构，这部分结构并非随意添加的造型，实际对应潜航器的外置载荷舱与操舵联动机构安装位，设计时特意将凸起的外缘做了流线型修型，过渡圆角半径按照壳体直径的1/12取值，既保证内部有足够空间安装声呐基阵、通信浮标释放机构这类外置设备，又能最大程度降低凸起结构带来的附加阻力，避免局部流场紊乱影响尾部螺旋桨的入流均匀性。

　　尾部的多叶螺旋桨与十字形尾舵结构，在数模中做了完整的装配关系还原：十字舵的四个舵面分别对应航向、俯仰的姿态控制，舵轴的安装位置与螺旋桨桨盘平面保持了0.18倍壳体直径的轴向距离，这个间距是经过流场仿真验证的最优值，既能避免舵面尾流直接打在桨叶上引发结构振动，又能让螺旋桨的高速水流冲刷舵面，提升舵效响应速度，在低速潜航时也能保证足够的姿态控制力矩。从安装边界来看，整个模型的主壳体直径统一，所有外置凸起的外轮廓均不超过壳体直径的1.2倍包络面，完全适配标准533mm口径潜射发射管的尺寸约束，不需要额外做折叠结构就能完成装填，壳体上预留的环形卡槽结构，对应发射管内的定位块安装位，装填时可以直接沿卡槽滑入，保证轴线对中精度，避免发射时出现卡滞。

　　在实际应用场景中，这类构型的潜航器既可以作为潜艇搭载的侦察载荷，通过鱼雷发射管布放后执行水下地形测绘、目标探测任务，也可以作为教学演示的结构样件，用于讲解水下航行器的总体布局逻辑、流体外形设计要点。建模过程中严格遵循了结构设计的合理性原则：壳体的壁厚按照耐压舱设计规范做了等比例还原，艏部的椭球曲面与圆柱段的连接位置做了相切约束，不存在曲面褶皱或者曲率突变的问题，尾舵与壳体的连接位置做了局部加厚的凸台结构，对应实际产品中的舵轴安装座，能承受舵面偏转时的交变载荷，避免应力集中引发的结构疲劳。

　　螺旋桨的桨叶采用了侧斜设计，这种设计能降低桨叶切割水流时的脉动压力，减少水下航行的噪声，桨叶与尾部轴系的连接法兰也做了细节还原，方便后续做装配干涉检查、运动仿真时直接调用。很多新手建模时容易忽略的细节，比如外置整流罩与主壳体的安装边、尾舵舵面的转动间隙、艏部端头的传感器安装平面，在这个数模里都有明确的几何体现，不需要二次修改就能直接用于总体方案评审、结构有限元分析的前处理，也能作为同类型潜航器设计的参考基准，快速调整尺寸参数衍生出不同规格的产品方案。
