叉形铰接带轴座机械连接构件

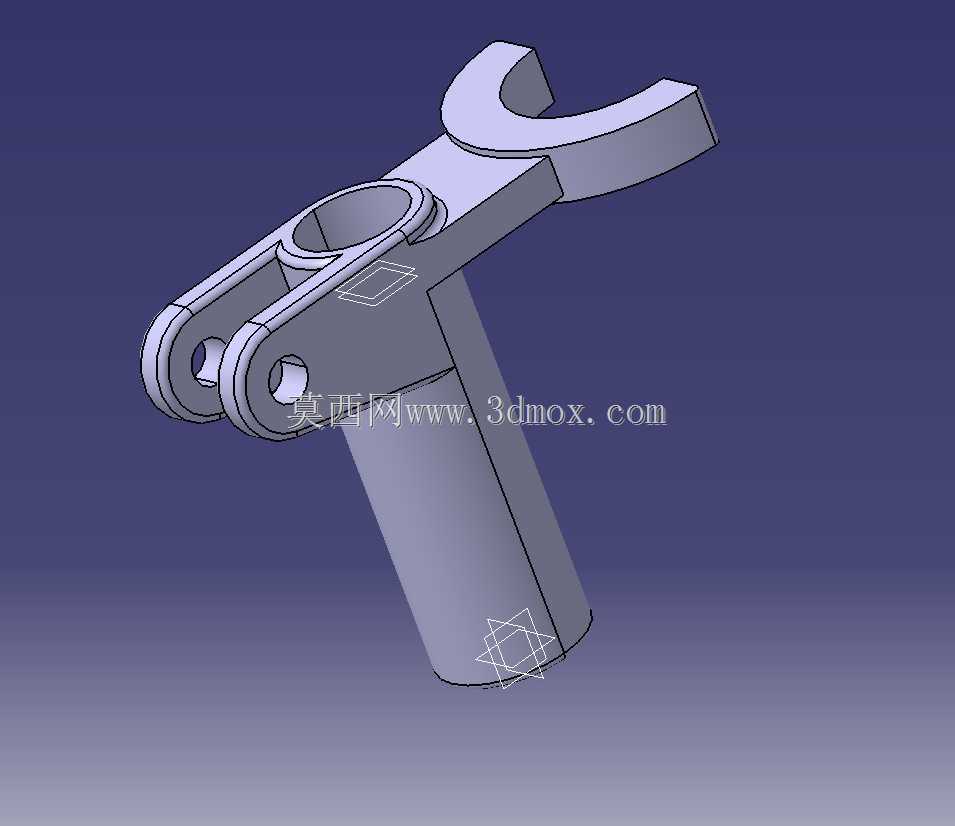

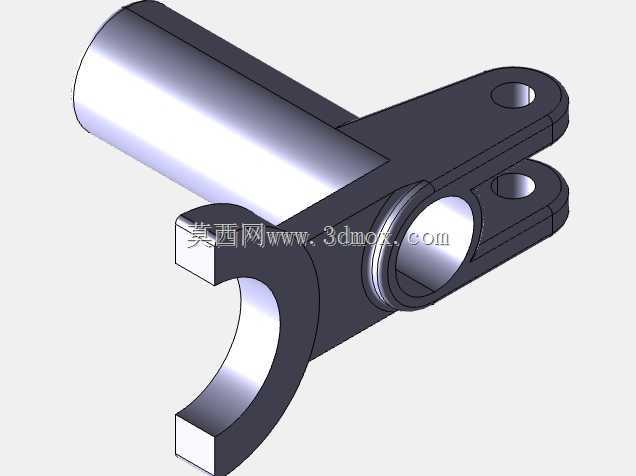

　　这类叉形铰接带轴座构件，常见于轻工自动化输送线的拨叉机构、小型工装夹具的压紧摆臂、低压流体管路的手动阀操纵联动结构中，核心作用是实现两个运动部件之间的铰接传动，将直线往复动作转化为定角度摆动，或是作为摆动杆件的端部连接载体，传递扭矩与拉压载荷。从结构细节来看，构件上部的叉形开口是核心的连接配合位，开口的两个平行支耳上预留了同轴销孔，销孔的同轴度公差直接决定铰接后销轴的转动顺畅度，若同轴度超差，会出现销轴卡滞、铰接副磨损加快的问题，建模时需要保证两个支耳销孔的轴线共线，同时支耳的厚度要匹配对应销轴的剪切强度要求，避免大载荷下支耳出现断裂变形。

　　上部的环形轴孔是构件的转动安装基准，孔内壁需要预留足够的配合公差，通常根据安装场景选择H7或者H8的间隙配合，保证构件可以绕固定轴顺畅摆动，孔的轴向长度决定了铰接支撑的接触面积，接触面积越大，单位面积承受的载荷越小，长期运行的磨损量也就越低。下部延伸的圆柱杆是构件的力臂部分，圆柱杆的轴线与上部环形轴孔的轴线保持垂直，力臂的长度直接决定了摆动时的力矩传递比，设计时需要根据实际需要的输出力矩调整杆长，杆身的直径需要匹配受力时的抗弯强度，避免重载下杆身出现弯曲变形。

　　在实际安装场景中，这类构件的安装边界需要重点关注：上部叉形开口的开度决定了可适配的对接杆件厚度，开口的深度要保证对接杆件插入后，销孔可以完全贯穿对接件的安装孔，避免出现销轴穿入深度不足导致的连接失效；下部圆柱杆的末端通常会连接驱动源，比如小型气缸的活塞杆端、手动操纵杆的连接端，杆身的长度要预留出足够的安装调节空间，避免装配时出现运动干涉。设计这类构件时，首先要确定铰接点的转动行程，根据摆动角度范围校核叉形开口与相邻部件的间隙，避免摆动过程中支耳与周边固定结构发生碰撞；其次要根据传递的载荷大小核算各部分的壁厚，支耳部分的厚度要满足销轴剪切力对应的挤压强度要求，环形轴孔的壁厚要满足转动时的径向载荷要求，圆柱杆的直径要满足抗弯截面模量要求。

　　建模过程中，这类零件的特征构建逻辑也贴合实际加工流程：首先通过拉伸特征做出主体的轮廓基准，先成型环形轴孔与下部圆柱杆的基础实体，再拉伸切除出叉形开口的避让空间，之后在支耳位置打孔并做孔口的倒角处理，避免装配时销轴刮伤孔壁，最后在各棱边处做合适的圆角过渡，减少应力集中的风险，尤其是支耳与主体连接的位置，圆角半径不能过小，否则长期受交变载荷时容易在圆角位置萌生疲劳裂纹。这类构件在实际使用中，通常会在销孔与轴孔位置加装自润滑衬套，降低转动过程中的摩擦系数，减少维护频次，所以建模时孔的尺寸需要提前预留衬套的压装余量，保证衬套压入后不会出现松脱或者过盈量过大导致衬套变形的问题。在流体阀门的操纵结构中，这类构件连接阀杆与手动扳把，扳动扳把时通过构件带动阀杆转动实现阀门的启闭，此时构件需要承受阀杆的密封阻力，所以叉形部分的开口尺寸要与阀杆端部的扁位精准匹配，避免传动时出现间隙导致的启闭行程不足；在自动化输送线的分拨机构中，这类构件作为拨叉的摆臂，通过摆动推动工件实现分道输送，此时圆柱杆的末端会连接凸轮或者气缸驱动，需要保证杆身的直线度，避免运动时出现卡滞。
