曲轴配套内啮合传动齿轮结构

项目分类:齿轮 发布时间:2025-08-13 ID:1061799
  • 曲轴配套内啮合传动齿轮结构
  • 曲轴配套内啮合传动齿轮结构
  • 曲轴配套内啮合传动齿轮结构
  • 曲轴配套内啮合传动齿轮结构
  • 曲轴配套内啮合传动齿轮结构
  • 曲轴配套内啮合传动齿轮结构

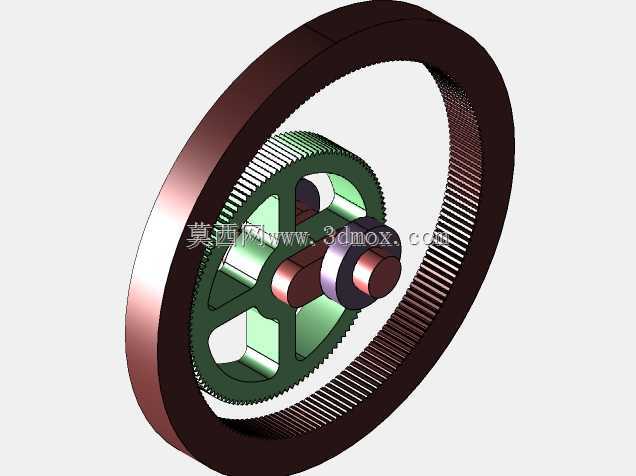

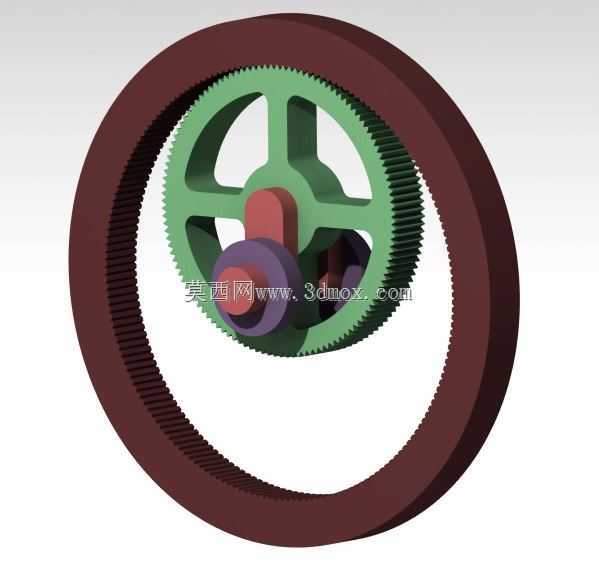

这套内啮合齿轮传动结构,核心适配小功率动力传输场景中曲轴端的旋转运动转换需求,常见于小型内燃机附件驱动、紧凑型减速装置、精密仪表传动单元这类对安装空间有严格限制的工况。不同于常规外啮合齿轮副需要预留两个齿轮的中心距安装空间,内啮合结构将从动齿轮嵌套在齿圈内部,整套传动单元的径向尺寸可以压缩30%以上,非常适合布置在设备端盖内部、曲轴输出端这类狭窄的安装腔体内。

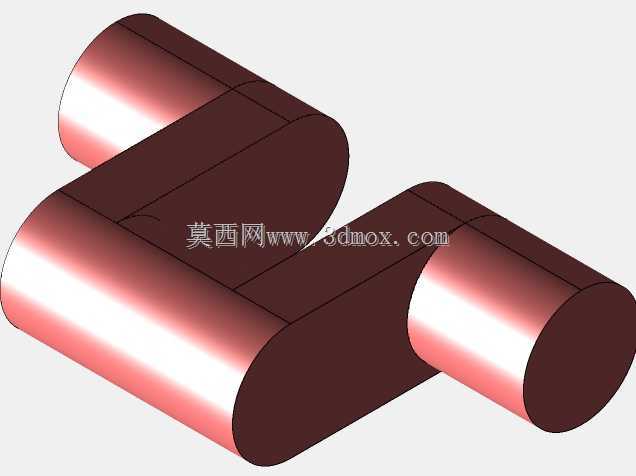

从功能实现逻辑来看,该结构通过曲轴偏心段带动中间行星齿轮沿固定内齿圈做行星运动,既可以实现固定传动比的减速增扭,也能通过调整偏心距匹配不同的输出转速需求,齿轮的径节参数经过匹配计算,啮合过程中重合度高于普通外啮合齿轮副,传动过程中的冲击载荷更小,运行噪音更低,适合对传动平稳性有要求的小型动力设备。设计过程中首先要确认曲轴偏心段的直径与偏心距参数,这是整套结构的安装基准,中间齿轮的内孔需要与曲轴偏心轴段做间隙配合,配合公差通常选H7/g6,保证曲轴旋转时齿轮可以顺畅自转,不会出现卡滞。

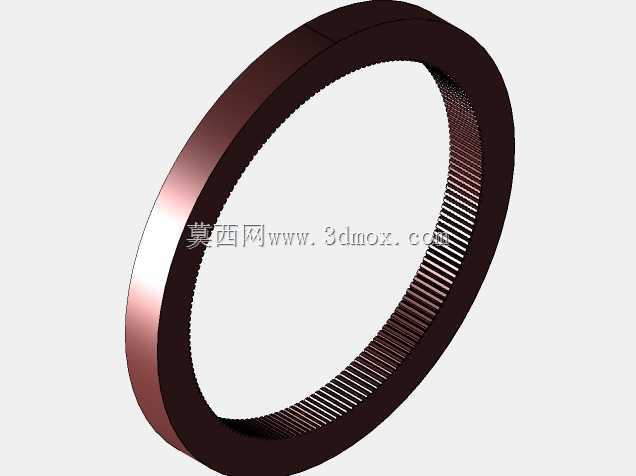

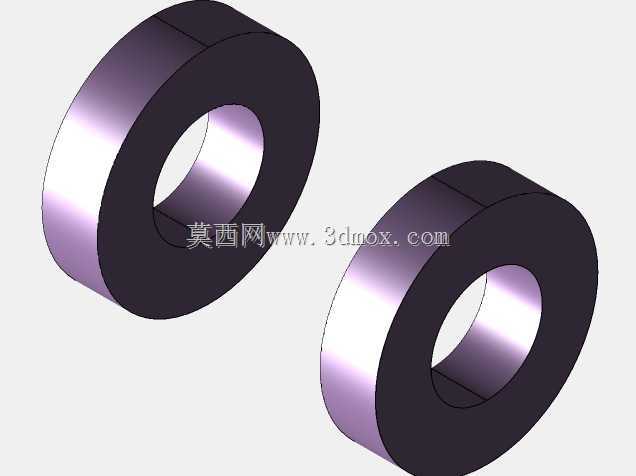

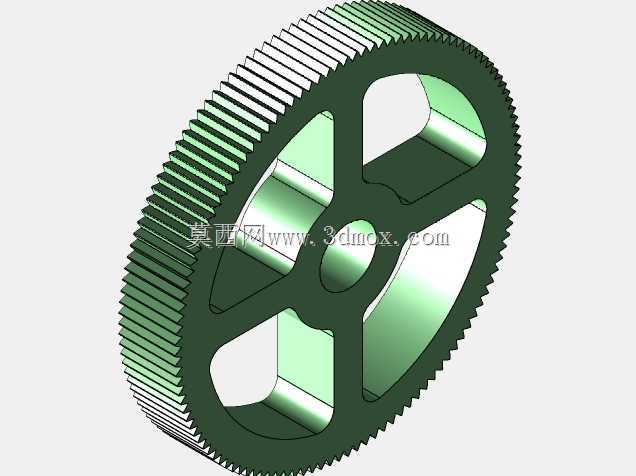

齿圈的外圆作为整套结构的安装定位基准,需要与设备壳体的安装止口做过渡配合,端面预留3到4个均布的螺纹安装孔,用于将齿圈固定在壳体端面上,安装时需要保证齿圈与曲轴的同轴度误差控制在0.02mm以内,否则会出现啮合间隙不均、局部齿面磨损过快的问题。中间齿轮采用辐板式结构,三个减重辐条对称分布,在保证轮体结构强度的前提下尽可能降低旋转件的重量,减少曲轴旋转时的不平衡量,齿轮端面的凸台结构用于限制轴向窜动,安装时与两侧挡片的间隙控制在0.1mm到0.2mm之间,既不会出现轴向窜动异响,也不会因为间隙过小导致转动阻力增大。

实际应用中,这类结构常被用在小型汽油机的机油泵驱动、精密机床的进给机构微调单元、自动化设备的间歇送料机构中,相比蜗轮蜗杆传动,它的传动效率更高,长期运行的温升更小,不需要频繁维护润滑;相比普通外啮合定轴齿轮传动,它的结构更紧凑,相同传动比下的体积更小,适合集成在设备内部不占用额外安装空间。建模过程中需要重点关注齿形的修形处理,内齿圈的齿顶与行星齿轮的齿根啮合位置需要做微小的修缘,避免啮合过程中出现齿顶干涉,同时要验算齿轮的接触强度与弯曲强度,针对不同的负载工况调整齿面硬度,动力传输场景下齿面淬火硬度达到HRC45-50即可满足长期使用需求,仪表类轻载场景下可以采用硬质铝合金材质降低整体重量。

安装边界方面,整套结构的轴向尺寸需要匹配曲轴端的安装长度,齿圈的外圆直径根据传动比需求确定,通常在100mm到250mm区间内适配不同功率的传动需求,输入端直接对接曲轴偏心段,输出端可以根据需求搭配行星架输出低速大扭矩,也可以固定齿圈通过齿轮轴输出运动,不同的固定方式可以实现不同的传动比输出,适配多样化的设备传动需求。在做装配校验时,需要手动盘车检查整圈的啮合间隙,保证所有轮齿啮合位置的侧隙均匀,没有卡滞点,同时做动平衡校验,因为行星齿轮做偏心运动,需要在齿圈或者辐板位置做去重处理,将动平衡等级控制在G6.3以内,避免高速运行时出现振动过大的问题。
