单兵头戴式微光夜视瞄准观测镜结构

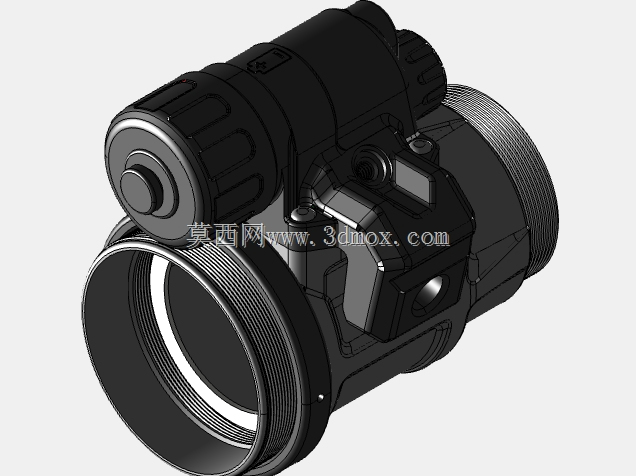

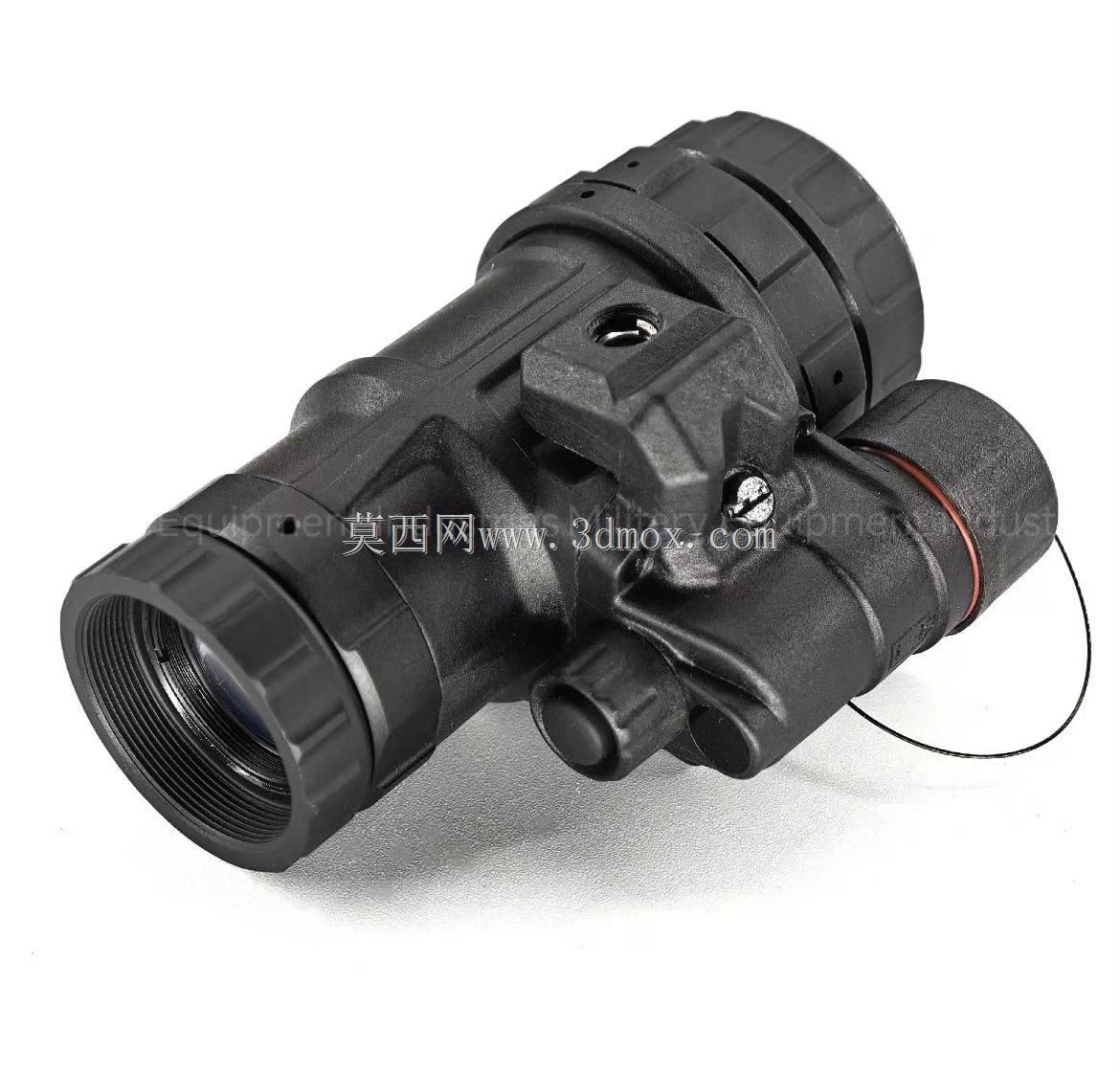

　　该结构围绕单兵低照度观测场景展开，镜体采用单筒紧凑型布局，前端为大口径物镜筒，外壁设置多道防滑滚筋与阶梯限位环，既满足物镜调焦旋转时的手动操作触感，也为遮光罩、滤光片、物镜保护盖等外接附件提供轴向止挡边界。镜身主体采用非对称包覆式壳体，上部集成燕尾式快装卡座，卡座预留标准安装孔位与锁紧螺钉过孔，可直接适配头盔支架、武器导轨或三脚架转接座，安装面经过平面贴合校核，保证重复装夹后光轴偏移量控制在观测允许范围内。

　　壳体侧面布置电池仓筒，仓体与主镜筒并行贴合，通过内部筋位与主壳连为一体，仓盖采用旋转卡扣结构，端面设置密封槽，可容纳橡胶密封圈，满足野外淋雨、扬尘环境下的电气防护要求。镜身下部设置调节旋钮与功能按键基座，旋钮外圈做防滑齿纹，内部预留电位器安装柱与限位挡块，按键孔位周边做凸台补强，避免频繁按压造成壳体局部变形。

　　光学链路按物镜组、像增强器舱、目镜组的同轴顺序布置，像增强器舱内径按10160型增强管外形包络设计，舱内设置定位台阶与弹性压圈槽，增强管装入后由压圈轴向锁紧，周向通过防转平面限定姿态，避免冲击振动后管体转动造成成像偏转。目镜端设置视度调节环，调节环与目镜筒采用多头螺纹配合，螺纹行程覆盖常见视度调节范围，环体外侧同样加工细密防滑纹，戴薄手套时仍可稳定旋转。

　　整机外形控制在手持与头戴使用的重量平衡区间，主镜筒轴线与电池仓轴线保持固定偏心距，重心尽量靠近安装卡座支撑面，降低头盔长时间佩戴时的翻转力矩。壳体外部所有棱角均做圆角过渡，外表面预留哑光防滑纹理区域，减少低温环境下手持打滑的可能。镜体上的挂绳孔位于尾部侧下方，孔位做贯穿式加强凸台，可穿装防丢挂绳，防止装备在跑动、攀降过程中跌落。

　　结构设计中重点处理了多零件装配的公差协调：物镜筒、增强器舱、目镜筒三段同轴面采用统一基准加工，壳体合模面或拼接面避开光路密封区，紧固件布置在筋位交汇处，使锁紧力均匀传递到壳体壁面。调节机构与光路腔体之间设置隔挡墙，避免旋钮处的灰尘、水汽直接进入像增强器安装腔。快装卡座与壳体之间通过多颗螺钉连接，结合面增加定位销孔，保证支架受侧向冲击时不会发生错位滑移。

　　该类设备主要用于夜间巡逻、野外搜救、低空警戒、场地巡检等低照度环境，也可作为光学实验平台中像增强器件的验证载体。结构建模时需同步核对光学元件包络、电池尺寸、调节件行程与外部装夹界面，任何一处壁厚或限位尺寸偏差，都可能导致增强管无法装入、调节旋钮干涉或支架锁紧不可靠。整体结构在紧凑性、可维护性与环境适应性之间做了平衡，适合作为单兵光电观测装备的结构设计参考。
