Makeblock教育轮式智能机器人小车结构

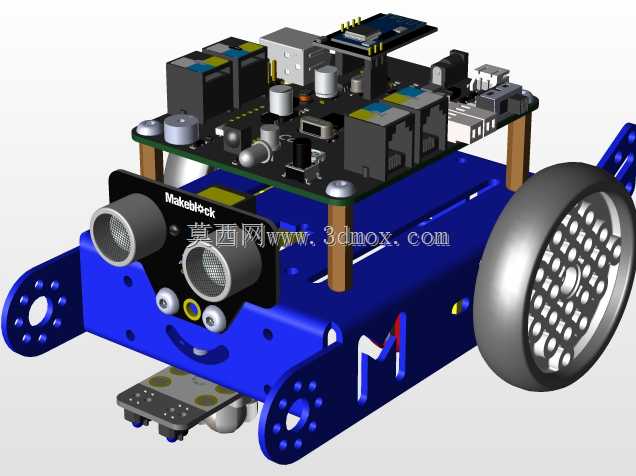

这款轮式智能载具主要面向科创教育场景，可作为中小学编程入门、高校机器人实训的硬件载体，也可用于小型室内巡检、二次开发原型验证场景。整机采用蓝色阳极氧化铝板作为主体承载结构，板材通过折弯、冲孔工艺成型，预留了多组M3规格安装孔位，既保证了结构刚性，也为功能拓展预留了充足的安装空间。前端搭载双超声波测距模块，搭配下方两个模拟视觉的辅助定位件，可实现前方障碍物距离检测，测距范围覆盖2cm到400cm区间，满足常规室内避障需求。行走部分采用双侧大直径橡胶轮搭配前端万向从动轮的布局，主动轮通过铜柱支撑的上层控制板驱动，差速转向方式可实现原地零半径回转，适配狭小空间内的移动需求。上层电路板通过四根等高铜柱与底盘固定，板载集成了电机驱动、电源管理、主控接口等电路模块，板上预留的排针接口可直接对接各类传感器、通信模块，无需额外打孔即可完成功能拓展。设计过程中优先考虑了拆装便捷性，所有外露紧固件均采用标准内六角螺丝，配套常用创客工具即可完成整机拆解与改装；底盘下方预留的电池仓空间可容纳2S锂电池，供电线路通过板材内侧的走线槽排布，避免运动过程中线路剐蹭地面或轮体。整机横向宽度控制在160mm以内，纵向长度不超过220mm，上层板安装高度距底盘基准面70mm，安装边界可适配常规桌面级实训台的操作空间，轮体突出底盘侧边12mm，可在碰撞时首先接触障碍物，保护主体板材与上层电路。前端万向轮采用浮动安装结构，可自适应10mm以内的地面高度差，在普通桌面、地毯、平整地砖表面都能保持稳定行走姿态，不会出现卡滞或驱动轮悬空的问题。结构设计上充分考虑了教学场景的耐用性，边角位置均做了R3圆角处理，避免拆装过程中划伤操作者，所有外接接口均布置在电路板外侧边缘，接线操作无需拆解上层结构，降低了实训过程中的装配难度。
