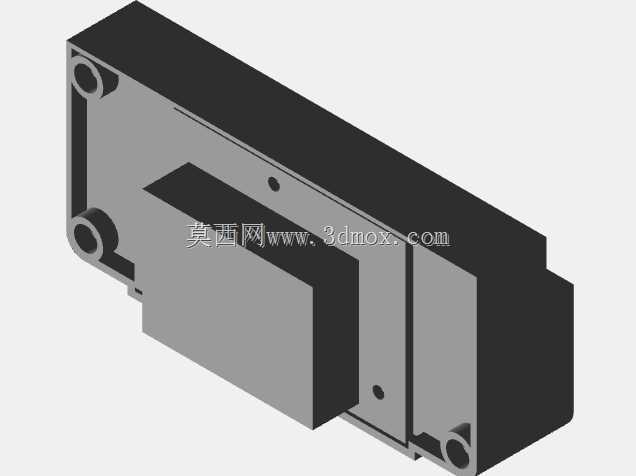

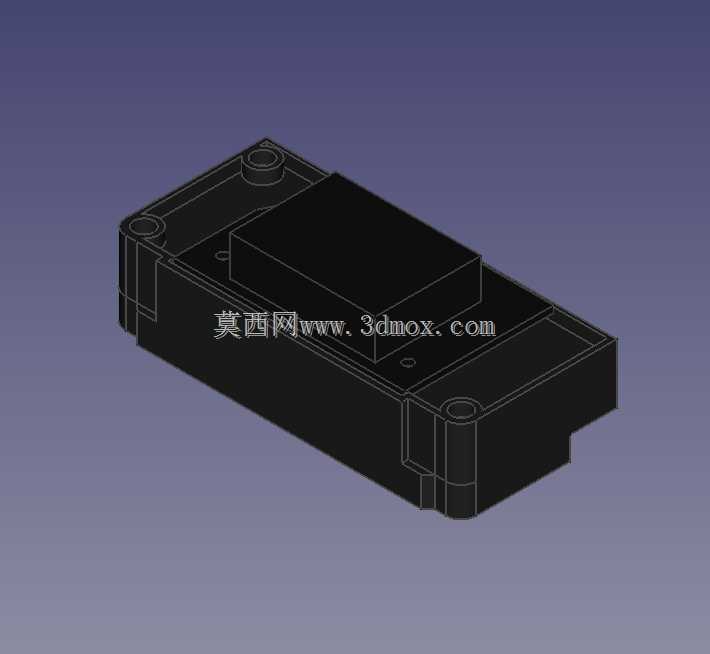

爱普生DX5喷墨打印头结构三维建模

　　在数码喷印设备的结构设计环节，打印头作为核心执行部件，其三维结构的还原精度直接决定了整机墨路布局、安装定位以及后期维护结构的设计合理性，本次建模的DX5系列打印头结构，覆盖了喷印作业场景下的核心结构特征，可直接用于喷绘机、写真机、平板UV打印机等设备的结构适配设计。从实际应用场景来看，这类打印头广泛适配于户内外广告喷绘、数码印花、标识标牌打印、小幅面高精度文创打印等多个领域，不同场景下对打印头的安装固定方式、墨路接口位置、防护结构设计都有差异化要求，建模过程中完整保留了打印头本体的所有安装定位特征，包括四角的固定柱位、侧面的墨路对接基准面、底部喷孔面的平面度基准，能够满足不同设备机架的安装适配需求。

　　从产品功能特性来看，该打印头为压电式喷墨结构，建模时完整还原了本体的分层结构特征，包括上部的驱动电路封装腔体、中部的墨流分配腔体外轮廓、下部的喷孔安装基准面，所有外部结构的尺寸边界都按照实际装配公差要求做了基准还原，其中喷孔面的平面基准作为整个部件的核心装配基准，在建模时设置了独立的基准面参考，方便设计人员在做整机装配时直接对齐墨栈、刮片等维护组件的位置。设计思路上，整个模型采用实体建模方式构建，没有做过度的曲面简化，所有外部的加强筋、定位凸台、安装孔位都按照实际零件的结构特征还原，考虑到不同设计人员的装配需求，模型将打印头的固定安装位、墨路接口位、电路接插口位都做了独立的特征分组，方便在装配过程中快速选取配合面，不需要额外做特征拆分。

　　外形尺寸与安装边界方面，模型严格还原了打印头的实际长宽高尺寸，本体的四个安装柱的中心距、柱体高度、定位凸台的突出尺寸都按照实际装配尺寸设置，安装时的避让边界也在模型中做了明确的结构体现，比如侧面电路接插件的突出长度、墨路接口的对接深度，都预留了足够的装配操作空间，避免设计人员在做整机布局时出现结构干涉。在实际设备选型过程中，设计人员可以直接调用该模型进行机架安装位的匹配设计，不需要反复测量实物尺寸，尤其是在多喷头并排布局的大幅面喷绘设备设计中，该模型的基准特征可以直接用于喷头间距的阵列排布，保证多个喷头之间的喷孔面处于同一平面，避免出现拼接打印的错位问题。

　　另外，模型还原了打印头本体的防护结构特征，包括上部封装壳体的边角倒角、侧面的密封槽结构，方便设计人员匹配设计对应的喷头防护盖、保温结构等附属组件，对于低温环境下使用的喷印设备，还可以基于该模型的外轮廓尺寸设计对应的加热保温模块，保证喷头内部墨水的流动性稳定。从结构细节来看，打印头底部的喷孔面周围的密封台阶结构也做了完整还原，这部分结构是和墨栈帽配合实现密封保湿的核心部位，尺寸精度直接影响喷头待机状态下的保湿效果，建模时这部分的台阶高度、宽度尺寸都严格按照实际配合公差设置，能够直接用于墨栈结构的匹配设计，减少后期样机调试时的密封适配工作量。
