双辊啮合式物料细碎装置结构设计

　　在固废处理、橡塑加工、粮食加工及小型矿产预处理工段，常需要对粒径在20mm以内的脆性、半韧性物料做连续细碎作业，常规大型破碎设备占地大、能耗高，无法适配实验室小批量试验、小型生产线前端预处理的工况需求，这款双辊啮合式细碎装置正是针对这类窄空间、小处理量场景开发的核心作业单元。从结构布局来看，整套装置采用卧式集成箱体设计，所有传动、作业组件全部集成在封闭式金属壳体内，避免细碎作业过程中粉尘外溢，同时也能防止外部杂物落入传动啮合区造成卡滞。外露的两组啮合辊轮采用差速齿形设计，蓝色辊轮与绿色辊轮的齿形参数做了差异化匹配，辊齿间隙可根据目标出料粒径调整，作业时两组辊轮做相向转动，物料从箱体上方进料口落入辊隙区域后，首先受到辊齿的剪切作用力，大块物料被齿尖刺入后产生初始裂纹，随后进入两辊啮合挤压区，在挤压力与相对搓擦力的共同作用下沿裂纹面碎裂，最终达到目标粒径的物料从辊组下方出料口排出，不会出现过粉碎导致的粉料占比过高问题。

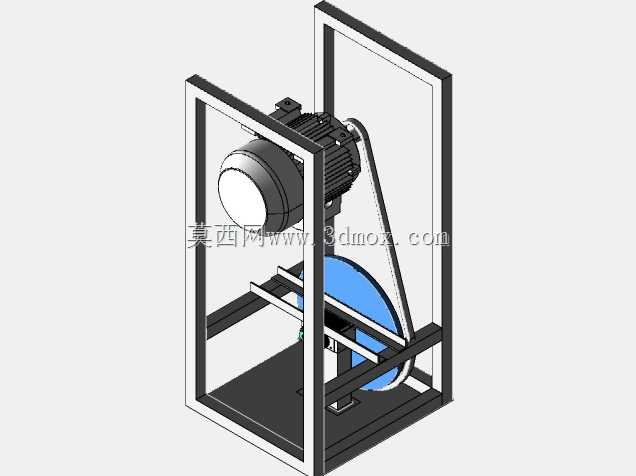

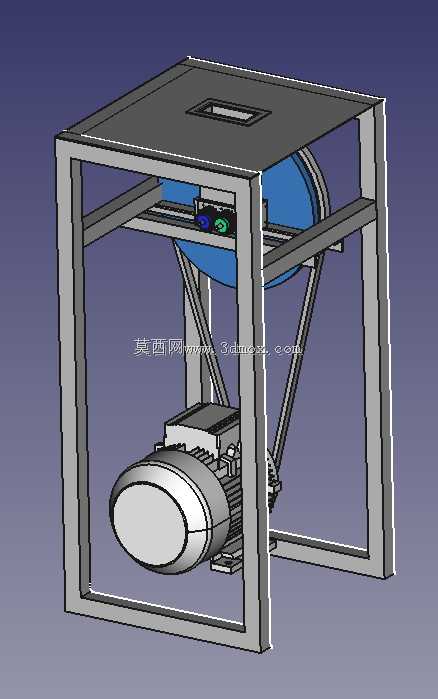

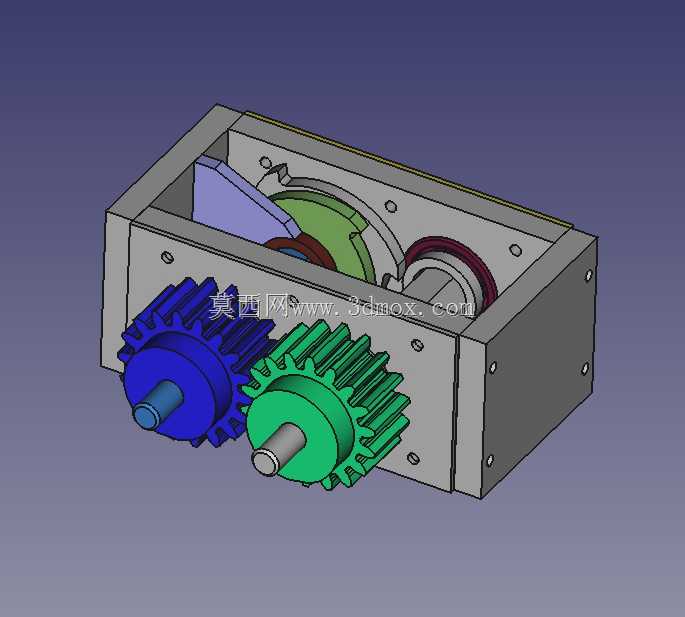

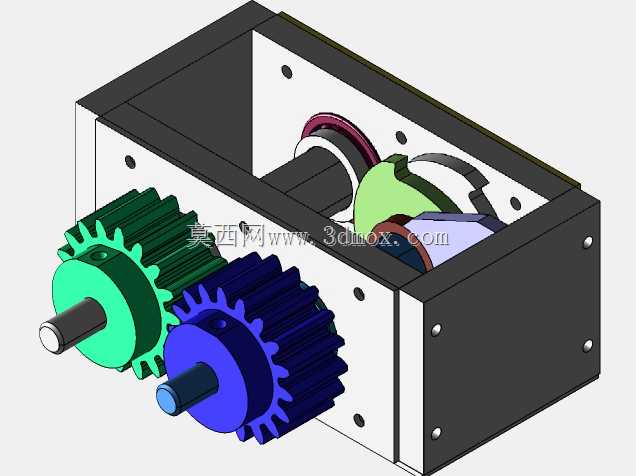

　　传动系统全部内置在箱体腔体内，从模型剖视结构可以看到，输入轴端的动力通过齿轮组传递到两根辊轴上，传动齿轮与作业辊轮做同轴固定设计，省去了额外的联轴器传动环节，既压缩了整体安装尺寸，也减少了传动环节的功率损耗，齿轮啮合区预留了润滑脂存储腔，可保证长期连续作业下的传动效率，降低齿面磨损速率。箱体采用分体式拼接结构，侧面与端盖通过内六角螺栓固定，日常维护时只需拆下端盖即可快速更换磨损的辊轮、检查传动齿轮啮合间隙，不需要整体拆解设备，大幅缩短了运维停机时间。

　　从安装边界来看，整套装置的外形为规则长方体结构，底部预留了四个安装固定孔位，可直接通过螺栓固定在生产线支架或者实验台架上，不需要额外做复杂的安装基础适配，输入轴端伸出箱体外侧，可直接匹配减速电机或者带轮传动组件，动力输入接口采用标准圆轴平键连接设计，适配市面上常规的小型驱动单元选型。设计过程中针对辊齿的受力做了针对性优化，齿根位置做了圆弧过渡处理，避免破碎高硬度物料时出现应力集中导致断齿问题，辊轮与轴的连接采用键连接加轴向顶丝固定的方式，既可以传递足够的破碎扭矩，也能根据物料特性快速更换不同齿形、不同间隙的辊轮组件，实现一机多用，覆盖不同物料的细碎需求。

　　在实际工况适配中，这款装置可处理的物料包括塑料边角料、中药饮片、谷物、小型矿石颗粒、废旧线缆外皮等，针对韧性较强的物料，可将辊齿更换为刃口式结构，增强剪切破碎效果；针对脆性物料则采用钝齿结构，依靠挤压作用完成破碎，减少粉尘产生。箱体的进料口采用扩口式设计，可方便对接上游的振动喂料器或者人工投料料斗，出料口为直落式结构，可直接对接下游的输送管道或者集料容器，不需要额外增设导流结构。整套结构没有复杂的异形构件，所有零部件都可采用常规的机加工工艺完成制作，辊轮可采用45号钢淬火处理提升耐磨性，箱体采用普通Q235钢板焊接后加工安装基准面即可，加工成本低，配件通用性强，非常适合小型加工企业、科研实验室做小批量物料细碎作业使用，也可作为模块化破碎单元集成到成套的物料处理生产线中，根据处理量需求多组并联使用，灵活适配不同产能要求。
