手动等离子炬结构设计三维数模

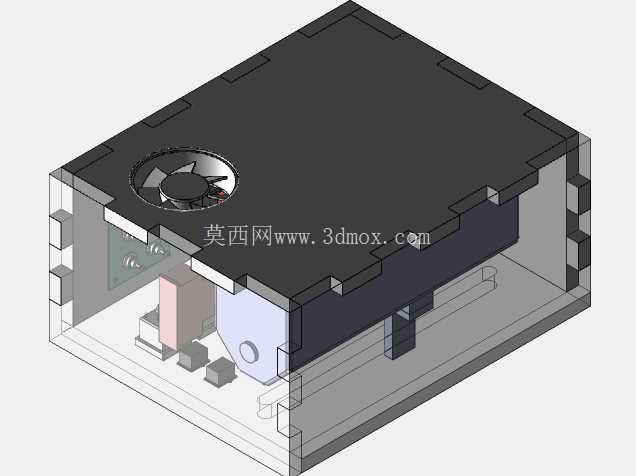

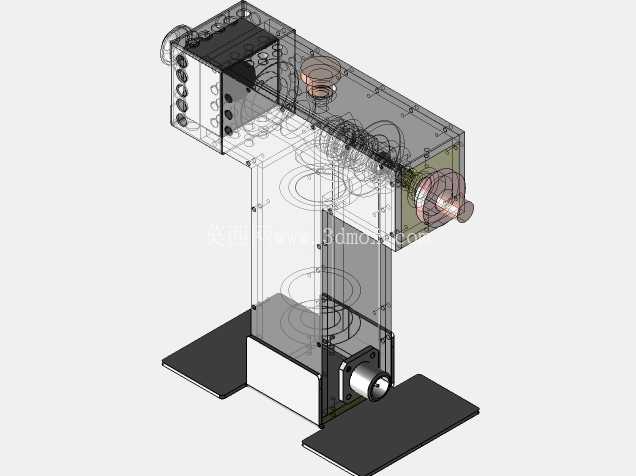

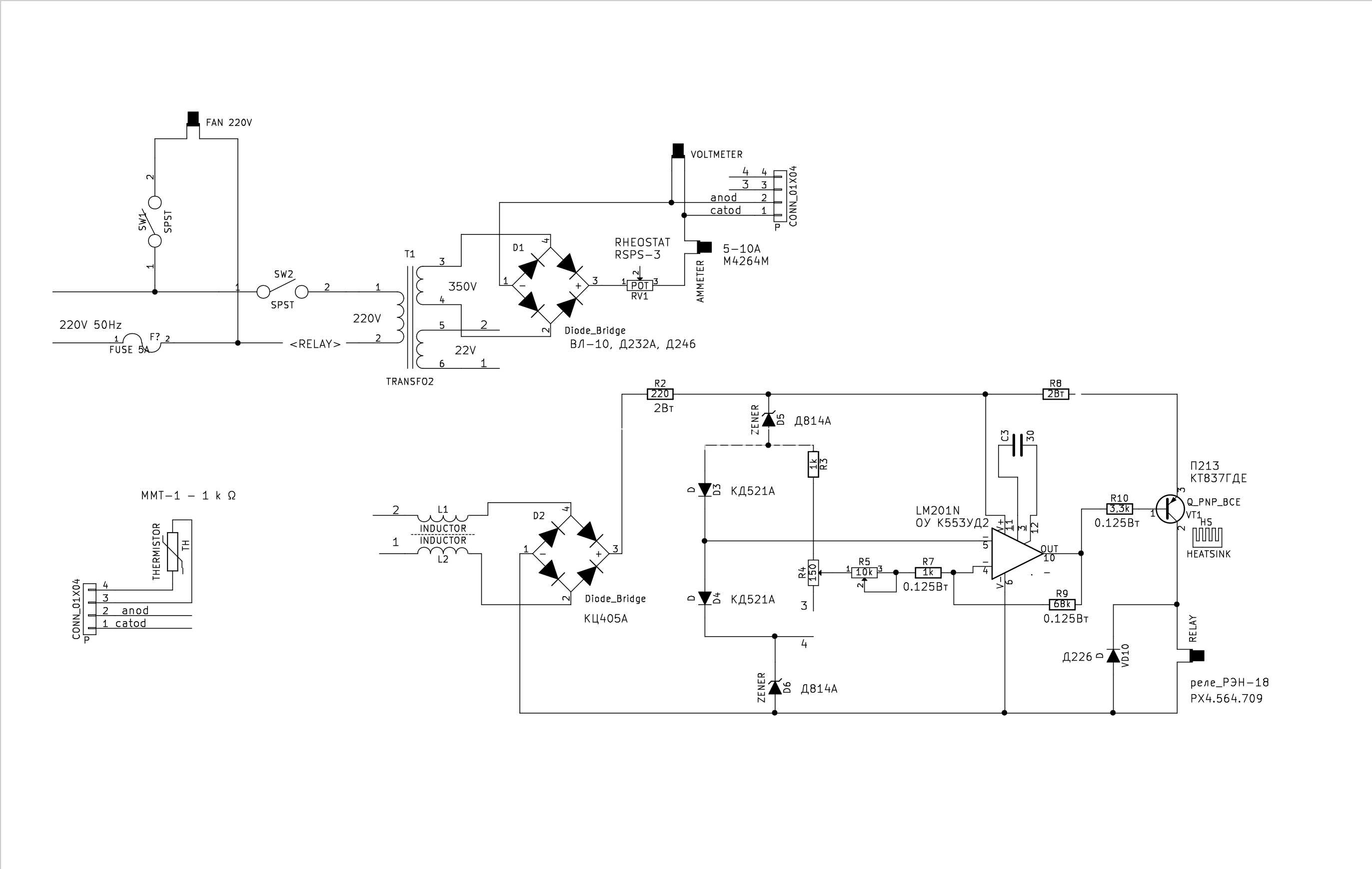

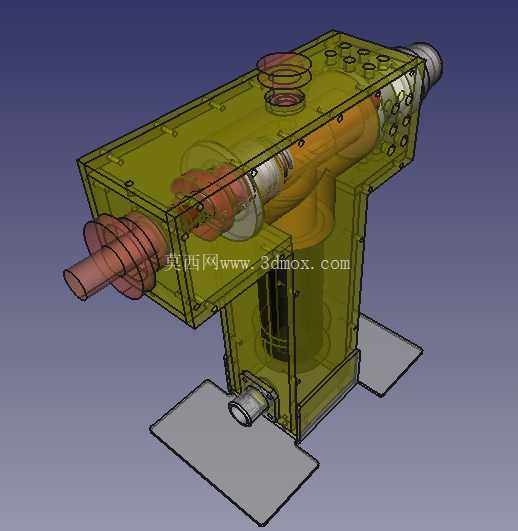

这套手动等离子炬的三维结构，核心围绕现场手工等离子加工作业的实际使用需求搭建，区别于自动化机用等离子枪的固定安装逻辑，手持操作的属性贯穿整个结构设计的全流程。从结构布局来看，整体采用T型构型，上部横向腔体为核心的等离子发生与气路集成区域，下部竖向结构为手持握持与管线接入段，底部设置的两个平直支撑脚，可在作业间隙将炬体平稳放置在工位台面，避免枪头直接接触台面造成磕碰损伤，也能防止高温余温烫坏工作台面的防护层。

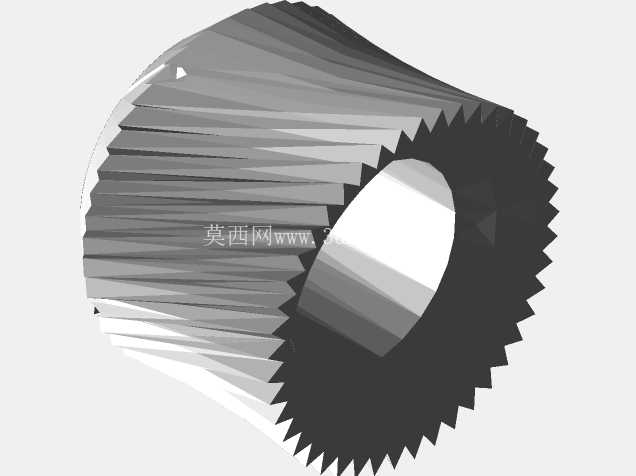

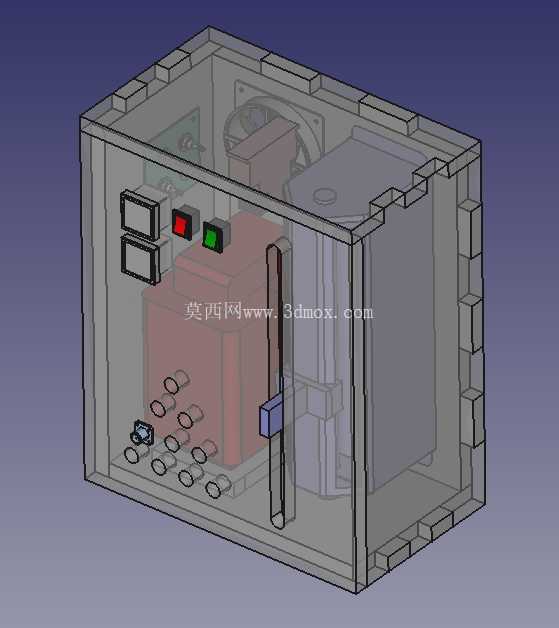

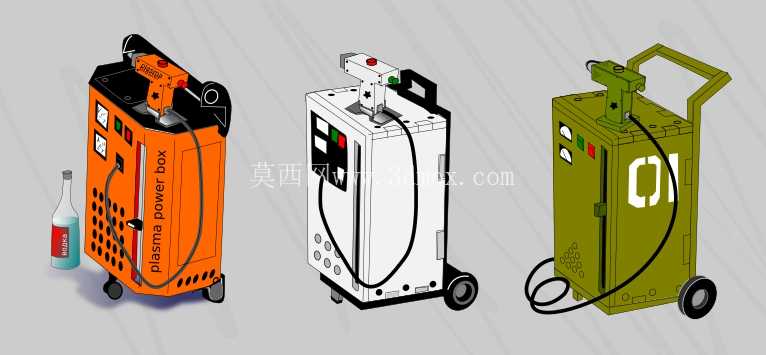

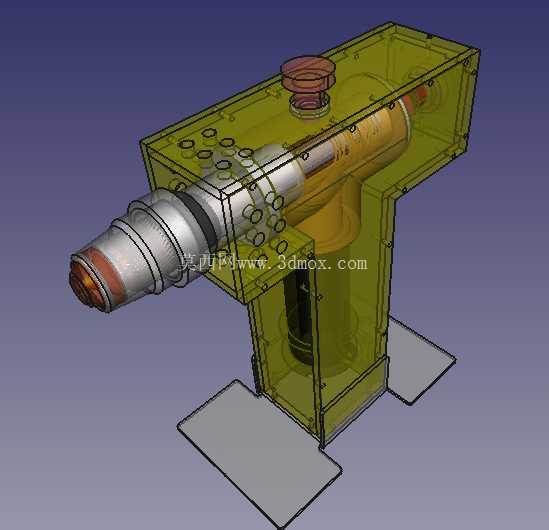

在功能结构的排布上，上部横向腔体内部集成了电极安装位、涡流环腔、喷嘴衔接结构，腔体外侧预留的多组接口分别对应冷却水路、工作气路、高频引弧线的接入，接口位置做了错位排布，避免外接管线在手持操作时出现相互干涉的情况，作业人员调整握持姿势时不会被管线卡绊。枪头位置的阶梯式衔接结构，可适配不同孔径的喷嘴配件，根据加工材质厚度、切割或焊接的不同作业需求快速更换端头配件，无需拆解整个炬体主体结构，能有效缩短现场作业的换型调整时间。

从实际应用场景出发，这类手动等离子炬主要适配小型加工车间的零散件加工作业、现场设备维修的应急补焊与切割、钣金加工环节的异形件修边等场景，不需要配套复杂的数控行走机构，作业人员可根据工件的实际形貌灵活调整枪头角度与进给速度，针对不规则焊缝、小曲率轮廓的切割作业有更好的适配性。设计过程中重点考量了手持操作的重心平衡，将重量较大的电极冷却组件布置在靠近握持段的位置，减少长时间手持作业的腕部负荷，握持区域的外径做了适配人手抓握的圆弧过渡，没有尖锐棱角，配合防滑结构可提升操作时的握持稳定性。

安装边界方面，炬体整体的外接管线全部从下部握持段的尾端接入，接入位置做了防折弯的护套结构，避免作业过程中反复弯折管线造成气路泄漏或者线路破损。上部腔体的所有密封结合面都采用平面加密封圈的密封结构，保证工作气在腔体内形成稳定的涡流旋转，压缩等离子弧的挺度，提升加工过程中的电弧稳定性，减少断弧、偏弧的问题。腔体外部的紧固螺丝采用均匀排布的方式，既保证腔体结合面的密封压力均匀，也方便后期拆解维护时的快速拆装，不需要特殊的专用工具即可完成内部电极、涡流环等易损件的更换。

针对现场作业的复杂工况，整个炬体的外部结构没有突出的易磕碰部件，所有外接接口都做了沉台设计，避免作业过程中剐蹭到工件或者工装造成接口损坏。枪头位置的绝缘套结构将带电区域与外部金属壳体做了完全隔离，避免操作过程中出现漏电风险，同时绝缘材料选用耐高温的材质，可承受长时间作业时枪头传导的高温，不会出现过早老化失效的问题。支撑脚的高度经过匹配设计，放置时枪头距离台面留有足够的安全距离，即使刚结束作业枪头带有高温，也不会直接接触台面引发安全隐患，同时支撑脚的可拆卸结构，可根据作业人员的握持习惯调整是否安装，适配不同的操作场景需求。
