A3幅面笔式数控绘图仪结构设计

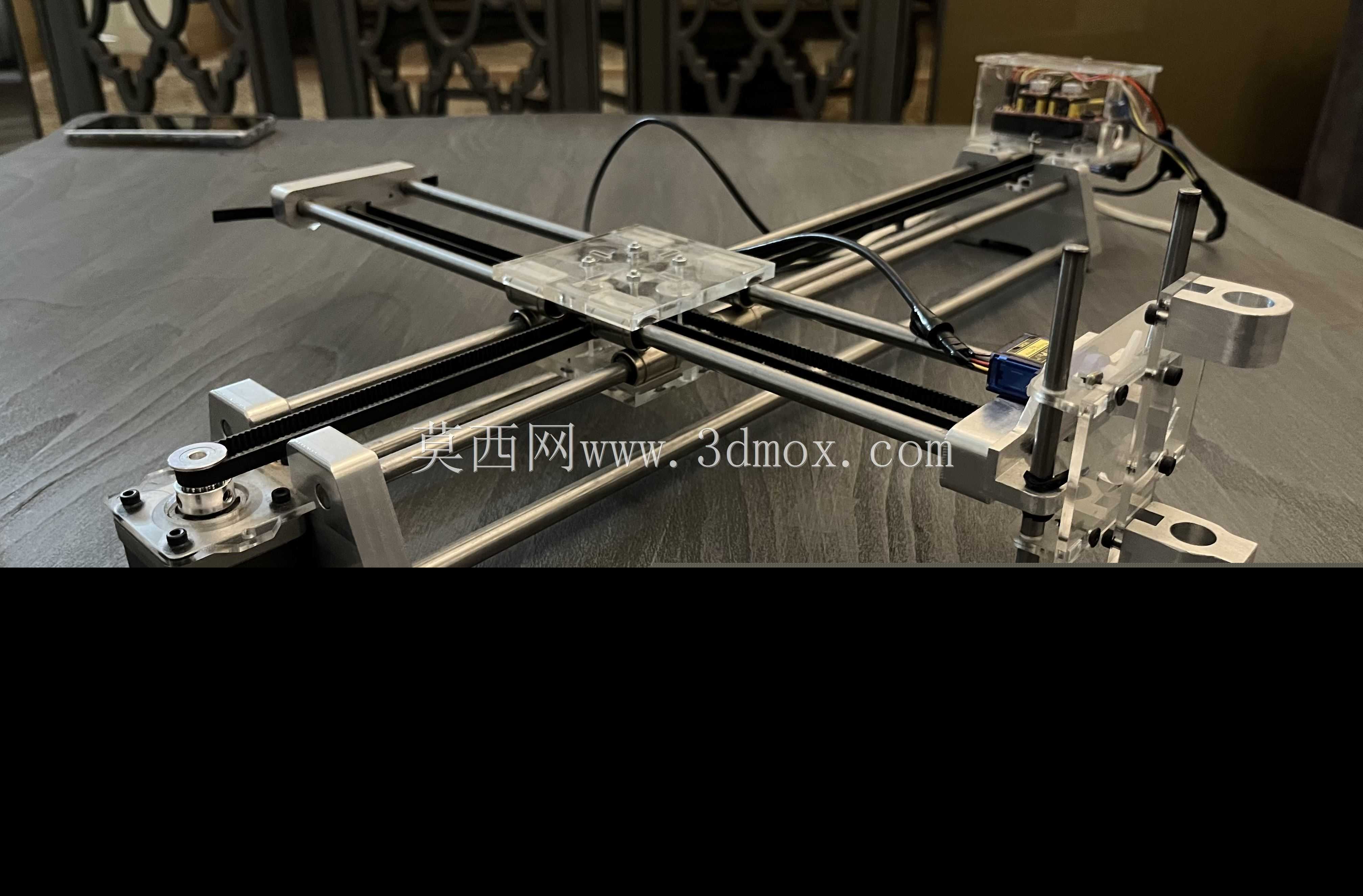

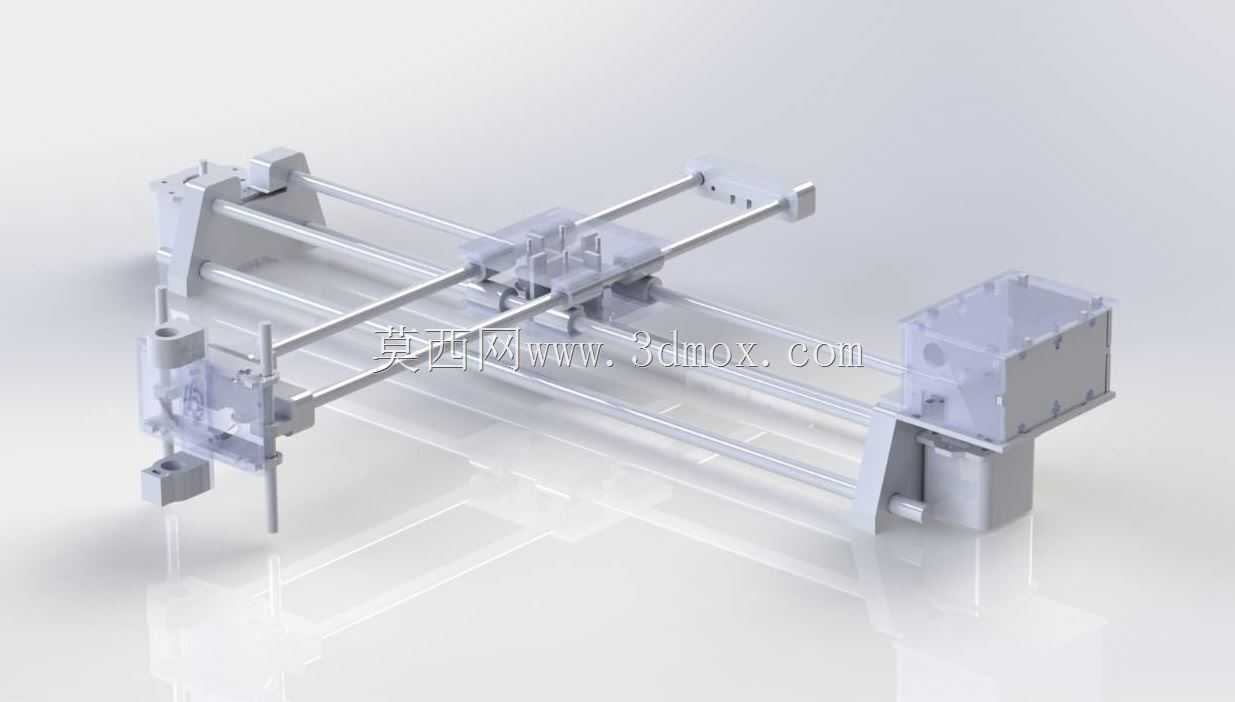

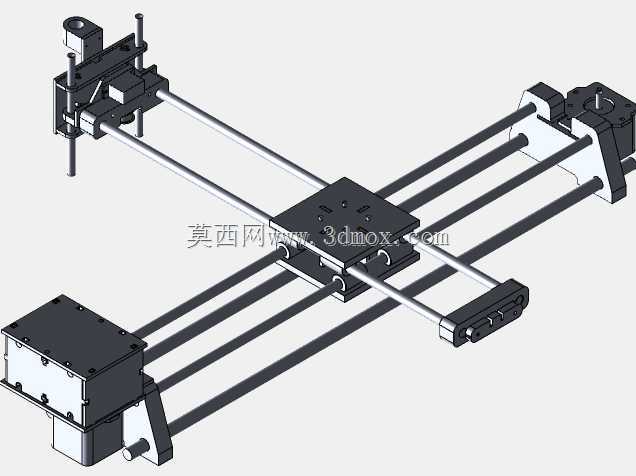

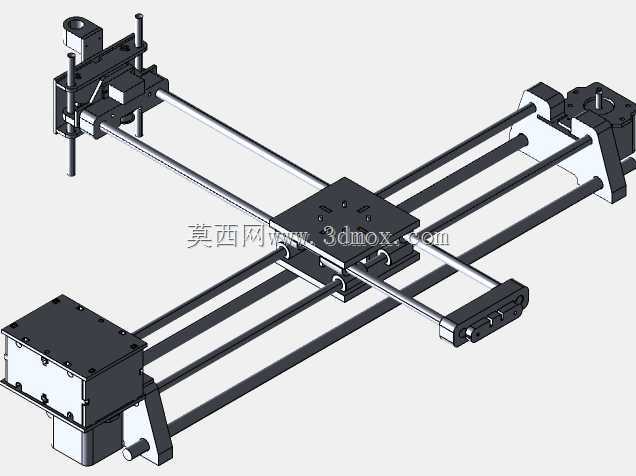

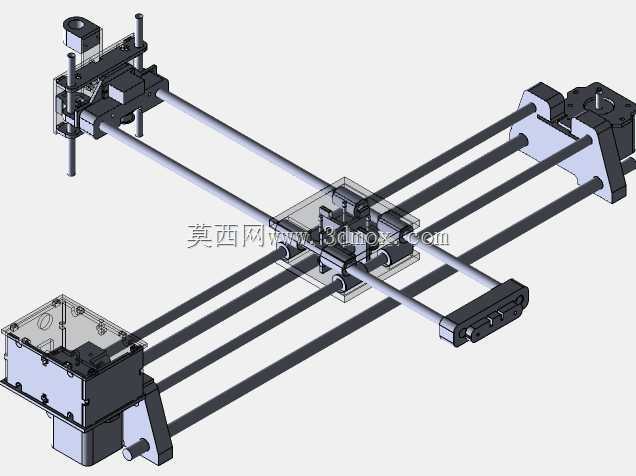

　　这款笔式数控绘图设备针对A3幅面平面介质的矢量绘图需求开发，核心采用corexy运动结构实现X、Y两轴的平面运动控制，可适配马克笔、针管笔、绘图钢笔等多种常见书写绘图工具，完成工程草图绘制、手写字体复刻、线稿图案转绘、PCB线路板打样标记等多种作业场景。从结构设计逻辑来看，整机采用双光轴平行布置作为X向运动导向基准，运动滑台通过直线轴承跨接在两根平行光轴上，有效降低单轴悬臂带来的运动偏摆误差，保证长行程运动过程中笔架的运行垂直度；Y向运动则通过两侧同步带轮配合同步带传动，带动X向光轴组件整体沿Y向导轨滑移，传动路径上的张紧结构预留了调节余量，可在长期使用出现传动松弛时快速调整张紧度，避免丢步、绘图错位等问题。

　　设备的笔架升降机构采用小型舵机驱动，通过摆杆结构带动笔夹完成抬笔、落笔动作，落笔压力可通过舵机摆臂的行程限位进行微调，适配不同笔尖硬度的绘图工具，避免压力过大划破纸面或者压力过浅导致笔迹断线的问题。整机的框架结构采用铝型材搭配3D打印连接块组装，相比全塑料结构拥有更高的结构刚性，运动过程中框架形变量更小，高速绘图时的整机震动控制更优，同时铝型材的槽道结构方便后续拓展加装辅助定位工装、介质压持组件等附加功能模块。从安装边界尺寸来看，设备的有效绘图幅面覆盖标准A3纸张尺寸，整机占地尺寸略大于A3幅面，可直接放置在常规工作台面上使用，底部预留的安装孔位可将设备固定在专用工作台或者支架上，避免作业过程中设备移位影响绘图精度。

　　运动控制部分适配grbl开源控制方案，控制板集成在设备端部的电控仓内，仓体预留了散热通风间隙，同时将接线端口统一布置在仓体侧面，方便连接电源、上位机以及急停开关等外设，接线走线沿型材槽道布置，避免运动过程中线缆剐蹭运动部件。在实际使用场景中，这类设备可替代人工完成重复性的矢量绘图作业，比如工程领域的竣工图签章绘制、教学场景的板书图表绘制、文创领域的手写贺卡批量绘制、电子制作领域的PCB抗蚀层绘图等，相比大型工业绘图设备，这款设备结构紧凑、成本可控，适合小型工作室、个人创作者、教学实验室等场景使用。设计过程中对运动部件的重量做了针对性优化，X向滑台采用轻量化结构设计，降低运动负载的同时提升了高速运动的响应速度，两轴的运动行程通过限位开关做软、硬双重限位，避免运动超程导致的机械结构碰撞损坏。传动同步带采用齿形同步带，传动背隙控制在极小范围内，保证绘图过程中的线条精度，重复定位精度可满足常规绘图作业的精度要求。设备的介质放置平台采用平面度较高的平板结构，平台表面预留了纸张定位挡边，可快速对齐A3、A4等不同规格的纸张，无需每次作业前反复调整介质位置，提升作业效率。

　　笔夹结构采用快拆设计，更换不同直径的绘图笔时无需额外工具，直接卡入笔夹即可完成固定，笔夹的同轴度经过校准，保证笔尖落点与运动路径的一致性，避免更换笔具后出现绘图偏移的问题。整机的驱动电机采用步进电机，配合细分驱动板可实现平滑的运动控制，绘图过程中无明显顿挫感，绘制的曲线顺滑无锯齿。在结构装配逻辑上，所有连接部件均采用标准化紧固件，后期维护更换配件时无需定制特殊零件，降低了设备的维护成本，运动导向光轴表面做了硬化处理，长期使用磨损量极小，可长时间保持导向精度。电控仓的设计将控制板、驱动模块、电源接口做了分区布置，避免强电与信号线路互相干扰，提升设备运行的稳定性。
