汽水罐受压溃变形显式动力学仿真分析

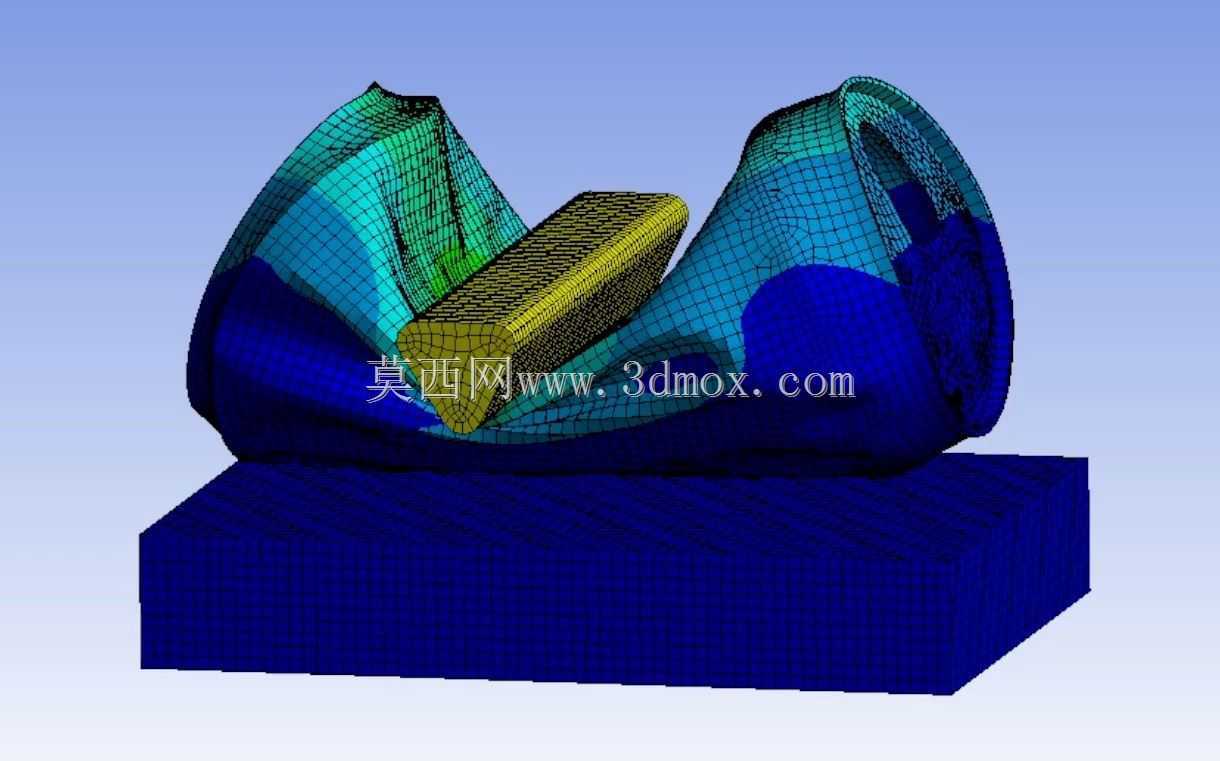

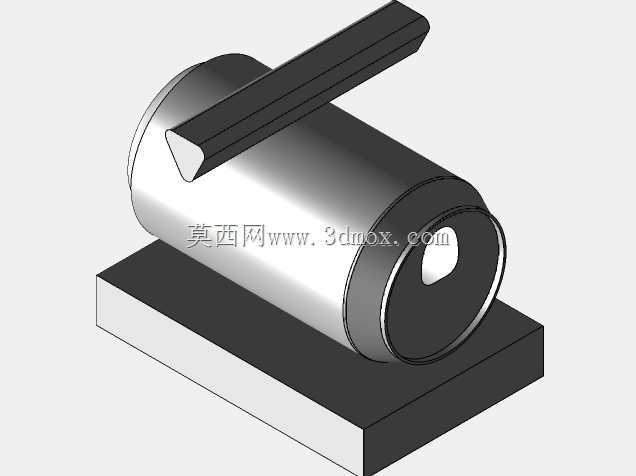

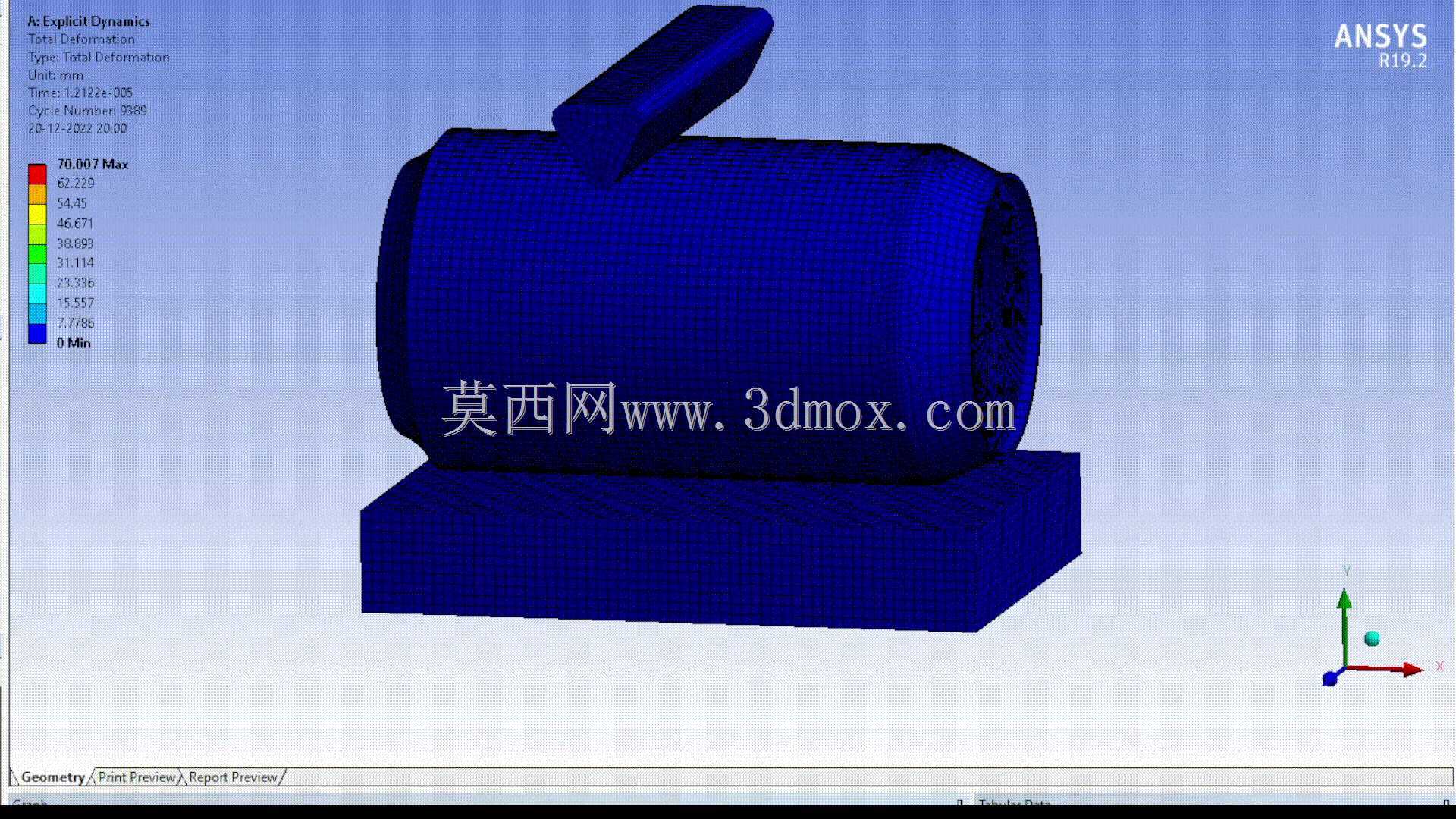

　　从模型的几何处理来看，罐体部分严格按照量产两片式铝罐的实际结构建模，包含了罐身的薄壁卷边结构、罐底的凹形承压结构、罐口的收口加强区域，没有为了提升计算效率随意删除局部特征，毕竟这类薄壁构件的局部加强结构往往是决定溃缩起始位置、变形扩展路径的关键，很多新手做这类仿真容易忽略卷边处的材料厚度变化，导致计算出来的溃缩力峰值和实际测试偏差超过30%。压块和底部支撑平台都设置为刚性体，这也符合实际测试中工装刚度远大于铝罐的工况，不需要额外考虑工装的变形，能在保证计算精度的前提下减少单元数量，缩短求解周期。在日常包装容器的结构可靠性验证环节，薄壁金属罐体的抗挤压性能一直是快消品包装结构设计、运输安全校核领域的核心验证项，这类汽水罐作为典型的薄壁承压容器，在仓储堆载、运输颠簸、意外跌落甚至外力挤压场景下的变形失效规律，直接关系到包装选型、运输工装设计、货架排布参数的确定。本次仿真还原的是刚性压块对卧式放置汽水罐的准静态挤压溃缩过程，整个分析过程完全贴合实际工况中罐体受侧向集中载荷的受力状态，没有做过度的理想化简化。网格划分阶段，罐身采用壳单元进行离散，在容易出现应力集中的卷边、罐底过渡区域做了网格加密，单元尺寸控制在整体壁厚的1.5倍左右，既避免了单元畸变导致的计算终止，也能精准捕捉褶皱形成过程中的局部应力变化；压块和支撑平台采用实体单元，网格尺寸适当放大，平衡计算效率与结果精度。接触设置上，罐体自身的自接触、罐体与压块、罐体与支撑平台的面接触都采用了显式动力学通用的接触算法，摩擦系数按照铝与钢的实际干摩擦参数设置，没有随意放大或者缩小摩擦参数，避免出现变形模式和实际不符的问题。材料模型方面，罐体铝材选用了考虑应变率效应的塑性随动硬化模型，匹配铝材在高速变形下的力学响应特性，毕竟显式动力学分析中，材料的应变率敏感性对结果的影响极大，如果用静态的材料应力应变曲线，计算出来的溃缩抗力会比实际值偏低，无法准确复现真实挤压过程中的载荷变化。从仿真结果的变形云图可以看到，压块接触罐身的初始阶段，罐身首先在接触位置出现局部凹陷，随着压块位移增加，凹陷向两侧扩展形成规则的塑性褶皱，这和实际物理测试中铝罐受压的变形模式完全一致，没有出现非物理的网格穿透或者畸形变形。

　　载荷传递路径上，挤压力首先通过接触区域传递到罐身环向截面，当局部应力超过材料屈服强度后，环向的薄膜力无法维持原有结构形状，就会沿着轴向形成连续的褶皱，最终整个罐体被压溃到贴合底部支撑面的状态。这类仿真分析的实际工程价值非常明确，一方面可以在产品开发阶段，不需要开模制作实物样品，就能快速评估不同壁厚、不同罐型结构的抗挤压性能，优化材料用量，在保证结构强度满足运输、堆载要求的前提下降低罐体重量，减少原材料成本；另一方面可以为运输包装的缓冲设计提供数据支撑，明确罐体发生永久变形的临界载荷，指导外包装的缓冲衬垫参数设计，避免物流环节出现批量的罐体变形、内容物泄漏问题。

　　很多刚接触显式动力学的工程师做这类薄壁构件压溃分析，经常会出现计算结果和实际偏差大的问题，核心原因大多出在几个细节上：一是壳单元的厚度方向积分点设置不足，无法准确模拟薄壁的弯曲变形；二是接触刚度设置不合理，要么出现穿透要么出现接触噪声导致计算发散；三是没有给模型施加合理的阻尼，导致变形过程中出现非物理的振荡；四是加载速度设置过快，引入了不必要的动态惯性效应，把准静态挤压做成了冲击工况。本次分析的加载速度严格控制在材料波速的1%以内，并且通过能量平衡曲线验证了整个求解过程中动能占内能的比例始终低于5%，完全符合准静态分析的要求，结果具备实际工程参考价值。

　　从安装边界和工况适配的角度来说，这类仿真模型的边界条件完全复刻了实际挤压测试的装夹状态，底部支撑平台完全约束所有自由度，压块仅保留竖直方向的平动自由度，和实验室里用万能材料试验机做压溃测试的装夹方式完全一致，得到的载荷位移曲线可以直接和实物测试数据对标，不需要做额外的边界修正。对于包装结构工程师来说，这类仿真模型还可以灵活调整参数，比如改变罐体的放置角度、改变压块的形状、改变加载位置，快速复现不同场景下的罐体失效模式，比如立式堆载下的罐底失稳、跌落冲击下的罐口变形、尖锐物穿刺下的罐体破损等，不需要为每个工况重新搭建模型框架，大幅提升结构验证的效率。在实际的快消品包装研发流程中，这类显式动力学仿真已经逐步替代了部分实物测试环节，尤其是在方案迭代阶段，通过仿真快速筛选出性能不达标的设计方案，只对最终优选的方案开模做实物验证，能把整个包装结构的研发周期缩短40%以上，同时减少开模修改带来的成本浪费。很多人觉得薄壁罐体的结构简单，不需要做复杂的仿真分析，但实际上量产阶段每一个罐体减重0.1克，按照亿级的产能计算，每年就能节省上百吨的铝材，这种精细化的结构优化，完全离不开精准的仿真分析作为支撑。
