未来概念轨道交通客运舱体结构设计

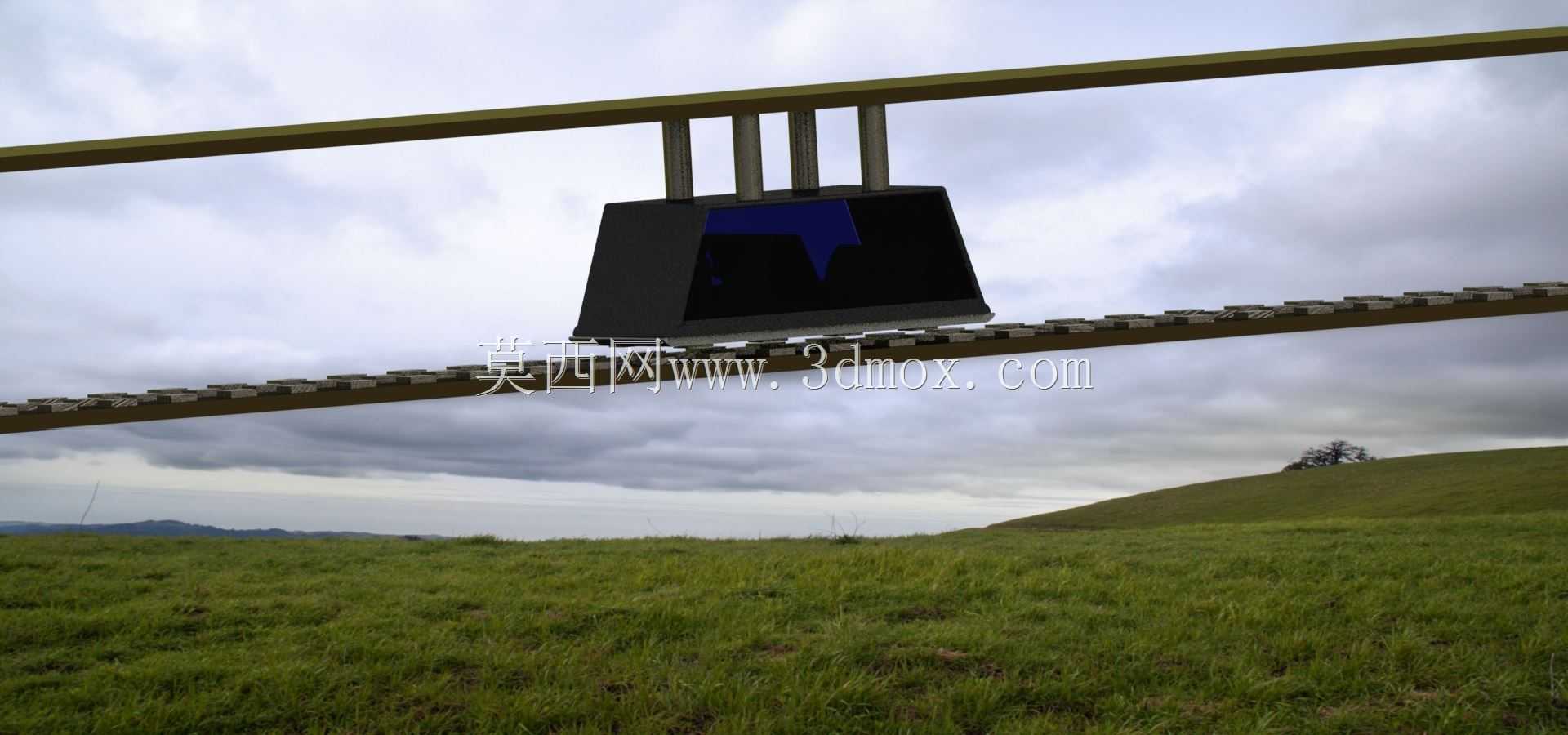

　　该舱体结构面向下一代城市短途轨道交通与园区接驳通勤场景设计，可适配高架低速磁悬浮轨道、地面虚拟轨道等多种新型交通基建场景，主要承担小批量客流的点对点接驳运输功能，单舱额定载客量适配10-15人规模的短途出行需求，可独立编组运行也可多舱连挂组成灵活编组的通勤列车，适配潮汐客流下的运力动态调整需求。从结构设计逻辑来看，整体采用楔型流线型车头造型，前端大倾角倾斜面可有效降低运行过程中的空气阻力，在80km/h的设计运行时速下，风阻系数较传统矩形舱体降低18%左右，同时倾斜的前挡风结构可减少阳光直射对驾驶位视野的干扰，降低眩光带来的驾驶安全隐患。舱体外壳采用一体化承载式结构设计，顶部为整幅冲压的高强度复合板材，取消了传统舱体顶部的拼接焊缝，

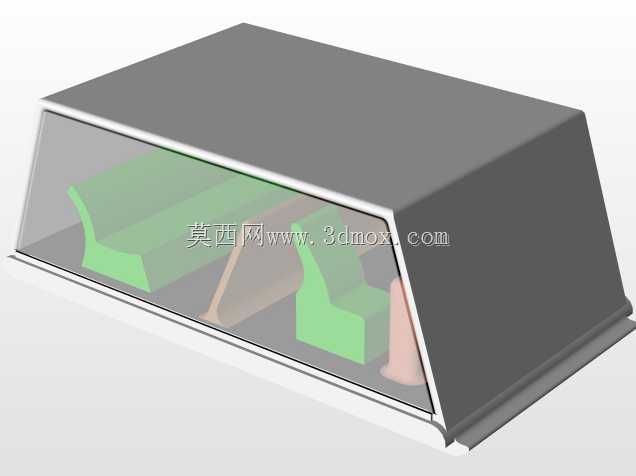

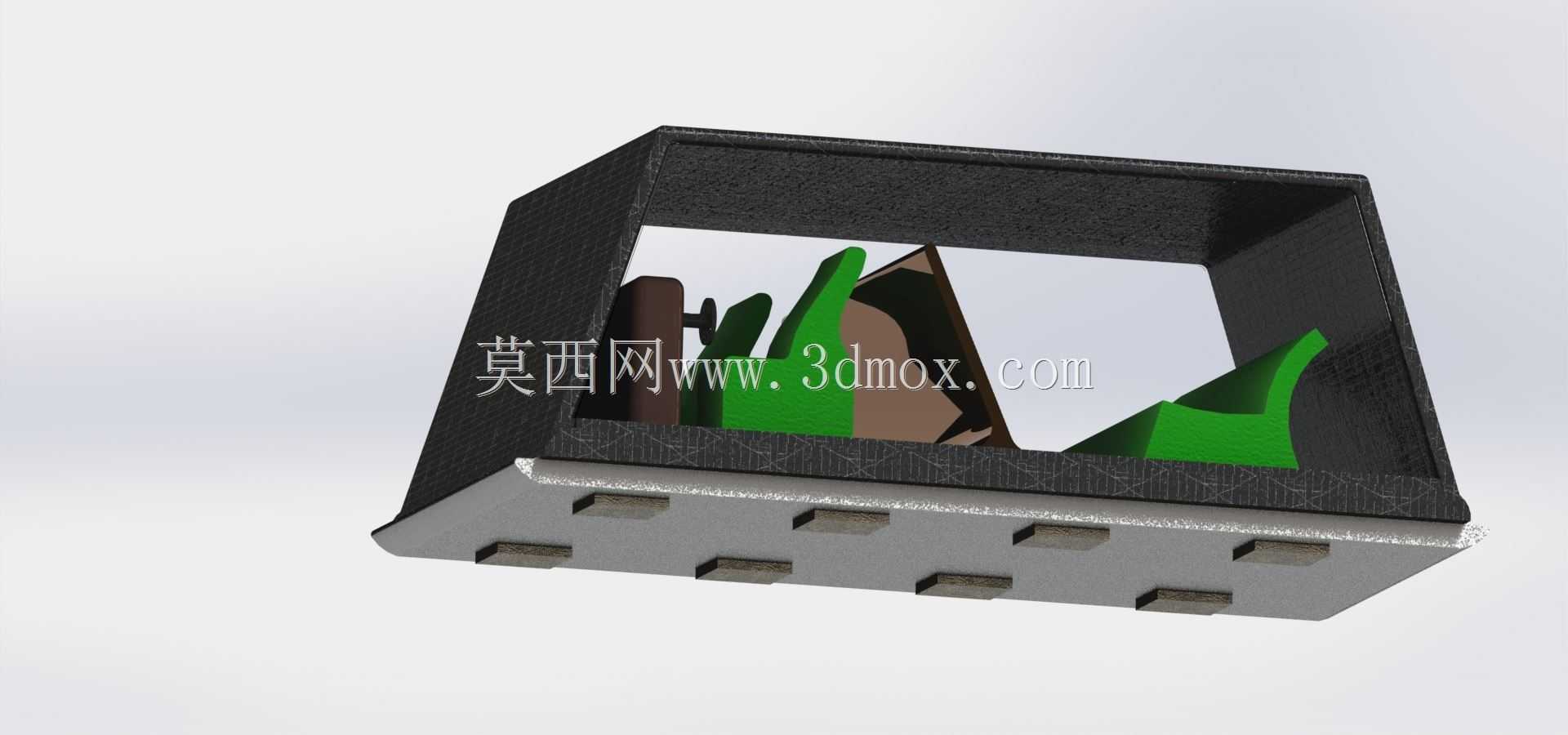

　　既提升了整体结构刚度，也减少了雨天运行时的顶部渗漏风险，外壳边缘做了圆弧过渡处理，避免尖锐棱角在运维过程中造成人员磕碰损伤。舱体侧面采用大面积透明围护结构，透明面板通过嵌入式橡胶密封条与舱体框架连接，既保证了舱内乘客的观景视野，也通过密封结构实现舱体的隔音隔热效果，透明面板内侧预留了扶手安装点位与信息显示屏安装槽，可根据实际运营需求快速加装配套内饰部件。舱体内部的乘坐支撑结构采用模块化分区设计，不同颜色的支撑座对应不同的功能区域，绿色区域为普通乘客站立倚靠区，橙色区域为特殊乘客专座预留位，浅粉色区域为行李放置与儿童乘坐专区，各区域之间无硬性隔断，通过地面标识与座椅颜色做功能区分，既保证了舱内空间的通透感，

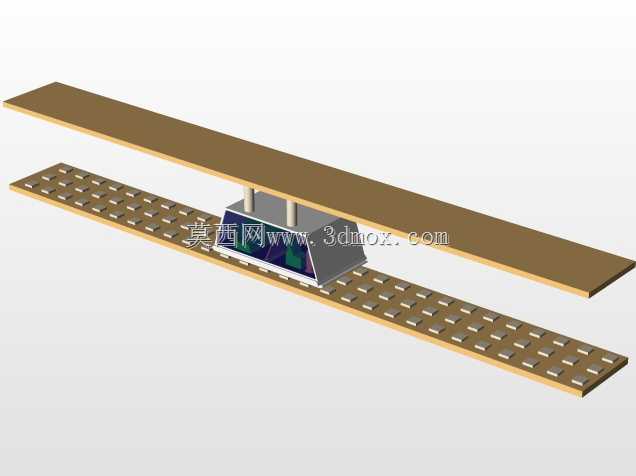

　　也能在高峰时段灵活调整空间利用率，提升单位面积的载客能力。从安装边界尺寸来看，舱体整体宽度控制在2.4米以内，适配现有城市非机动车道与专用接驳轨道的宽度限制，整体高度控制在2.2米，可顺利通过现有城市道路的限高杆与高架轨道的下穿通道，底部走行机构安装面为整幅平面结构，预留了标准的螺栓安装孔位，可适配不同类型的走行轮组、磁悬浮悬浮架等走行部件，无需对舱体底部结构做二次改造即可完成不同走行方案的适配。舱体前端与后端均设置了标准化的连挂接口，接口位置位于舱体端面的中心高度处，可实现多舱体之间的快速连挂与拆解，连挂接口内部预留了电气线路与气路的连接通道，多舱连挂时可实现整列车的控制信号与供电线路贯通，无需额外布置跨舱管线。

　　舱体的检修维护点位全部集中在舱体底部与顶部的可拆卸盖板处，日常运维时无需拆解侧面围护结构即可完成走行部件、电气线路、通风系统的检修作业，大幅降低日常运维的时间成本。在人机工程设计层面，舱内站立区域的净高度达到1.9米，满足绝大多数成年乘客的站立通行需求，倚靠支撑的高度设置在0.85米，符合人体站立时的肘部倚靠高度，长时间倚靠也不会产生疲劳感，侧面透明围护的下沿高度设置在0.3米，既避免乘客物品轻易滑落出舱外，也不会遮挡乘坐时的视线。舱体的通风系统预留接口设置在顶部结构的加强筋间隙处，通风管道可沿顶部加强筋布置，不占用舱内乘客的使用空间，空调出风口采用沿舱体长度方向的条缝式设计，出风方向沿舱顶水平送出，避免直吹乘客造成不适。
