塑料卡扣装配非线性动态力学仿真分析

在消费电子壳体、汽车内饰覆盖件、小型家电外壳的量产结构设计中，卡扣是无需额外紧固件就能实现快速装配的核心连接结构，相比螺丝连接、胶粘连接，卡扣装配效率高、可拆卸性强、单件成本低，在薄壁塑料件的连接场景中应用占比超过六成。但卡扣的装配过程属于典型的大变形非线性接触问题，传统的线性静力学分析往往会高估卡扣的装配阻力，甚至误判结构会发生断裂，无法准确还原卡扣推入过程中材料的屈服、应力重分布以及卡扣臂的弹性变形回弹过程，这也是很多新手设计的卡扣要么装配力过大难以压合，要么扣合量不足容易松脱的核心原因。

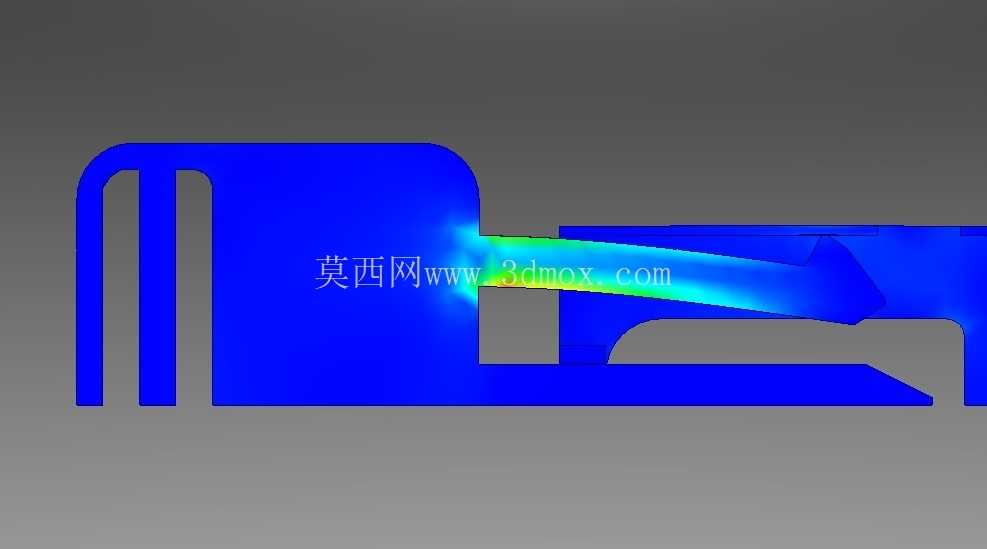

这套仿真分析完整还原了悬臂式卡扣从初始对位到完全扣合的全过程动态响应，建模阶段充分考虑了卡扣臂的长度、根部倒角、扣合面导向角度这些关键设计参数，同时在接触设置中还原了两个塑料件接触面的摩擦系数，避免无摩擦设置导致的装配力计算偏差。从仿真的应力云图可以看到，卡扣装配过程中最大应力出现在卡扣臂的根部过渡区域，这和实际量产中卡扣断裂的失效位置完全吻合，当卡扣臂被挤压发生弯曲变形时，根部的应力集中会最先达到材料的屈服极限，如果根部没有做足够的圆角过渡，反复拆装几次就会出现根部发白甚至断裂的问题。

在实际的结构设计中，卡扣的安装边界往往受限于壳体的壁厚，常规PP、ABS材质的悬臂卡扣，有效臂长通常要控制在壁厚的5到8倍，过短的卡扣臂会导致刚度过大，装配时需要的压入力超过人工装配的舒适阈值，甚至会直接顶裂对面的装配柱；而臂长过长则会导致卡扣的保持力不足，受振动后容易松脱。导向面的角度通常设计在30度到45度之间，角度越小装配越顺畅，但对应的扣合行程会变长，需要预留足够的装配空间；扣合面的倒扣量通常控制在0.8mm到1.5mm之间，具体数值要根据材料的断裂伸长率调整，比如韧性较好的PP材质可以做到1.5mm的倒扣量，而脆性较大的PC材质倒扣量超过1mm就容易出现装配断裂。

很多结构工程师在做卡扣设计时，往往只参考设计手册的经验值，忽略了实际产品中卡扣周边的加强筋、壁厚差带来的刚度变化，比如卡扣根部如果紧贴着壳体的加强筋，会大幅提升卡扣臂的整体刚度，原本按照经验公式算出来的装配力会比实际值小很多，导致试模时出现装配困难。这套非线性动态仿真可以完整还原卡扣推入过程中每一个位移节点的应力变化、接触反力变化，设计师可以根据仿真得到的装配力曲线调整卡扣的壁厚、臂长、导向角度，在保证足够扣合保持力的前提下，把装配力控制在人工操作的舒适区间，同时避免局部应力超过材料的屈服极限导致的断裂失效。

另外仿真过程中也考虑了材料的应变硬化效应，当卡扣根部的应力超过材料的弹性极限后，材料并不会直接断裂，而是会发生塑性变形并出现应变硬化，这部分的刚度变化是线性分析完全无法模拟的，如果按照线性分析的结果，很多可行的卡扣设计会被误判为应力超标，而通过非线性动态仿真，可以准确区分结构的弹性变形区域和塑性变形区域，只要塑性变形区域没有超过材料的断裂延伸率，且变形量在可接受的范围内，卡扣就可以正常使用。在实际的产品验证中，经过这类非线性仿真优化的卡扣结构，首次试模的装配合格率可以提升到九成以上，大幅减少修模改模的次数，缩短产品的开发周期。
