家用挂壁式空调手持红外遥控器结构设计

　　日常家用分体式空调的操控交互核心，就是这类手持红外遥控器，它承担着用户与空调室内机之间的指令传输功能，覆盖温度调节、运行模式切换、风速调整、风向控制、定时设置等全场景操控需求，不需要用户接触空调本体就能完成所有参数调整，是家用空调配套的必备交互部件。

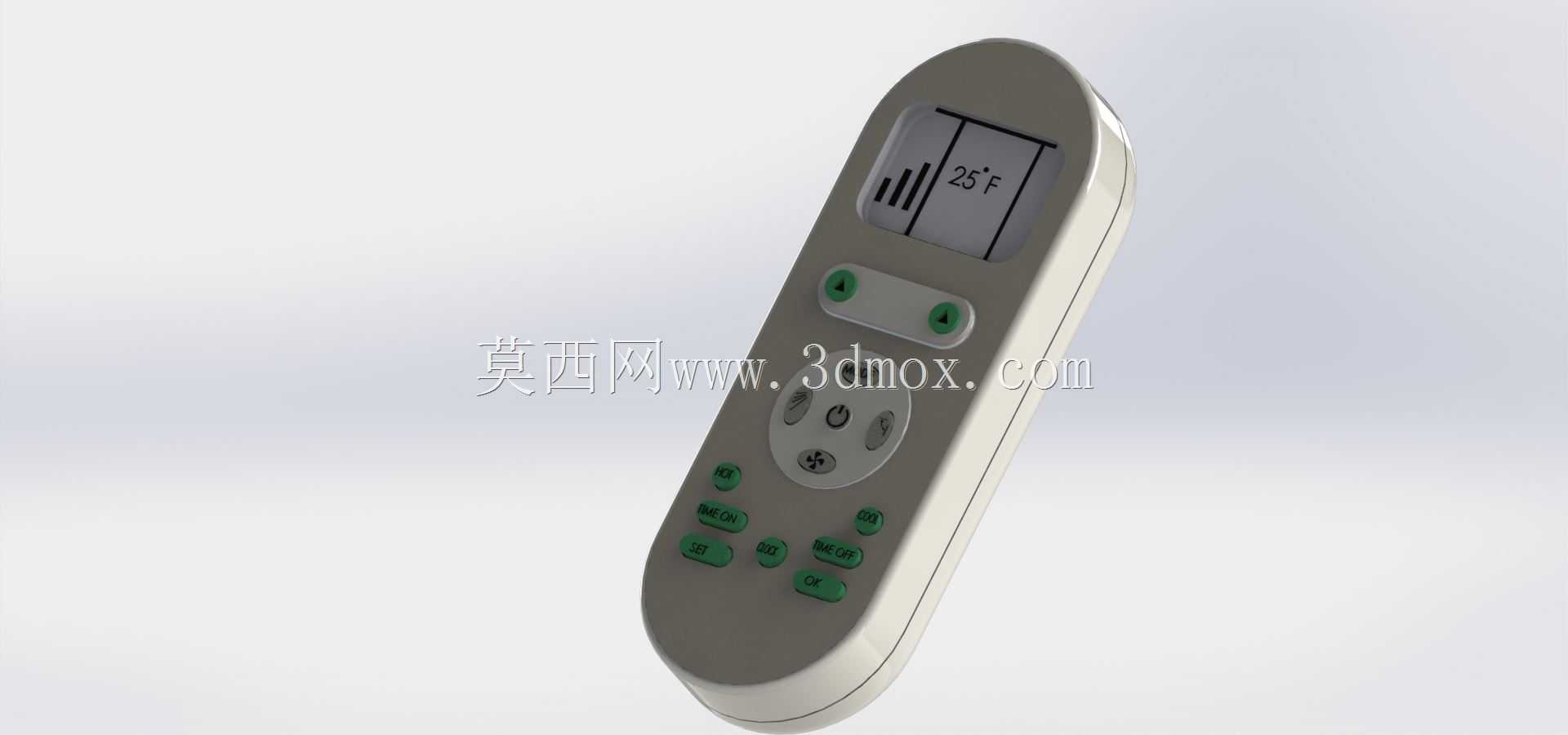

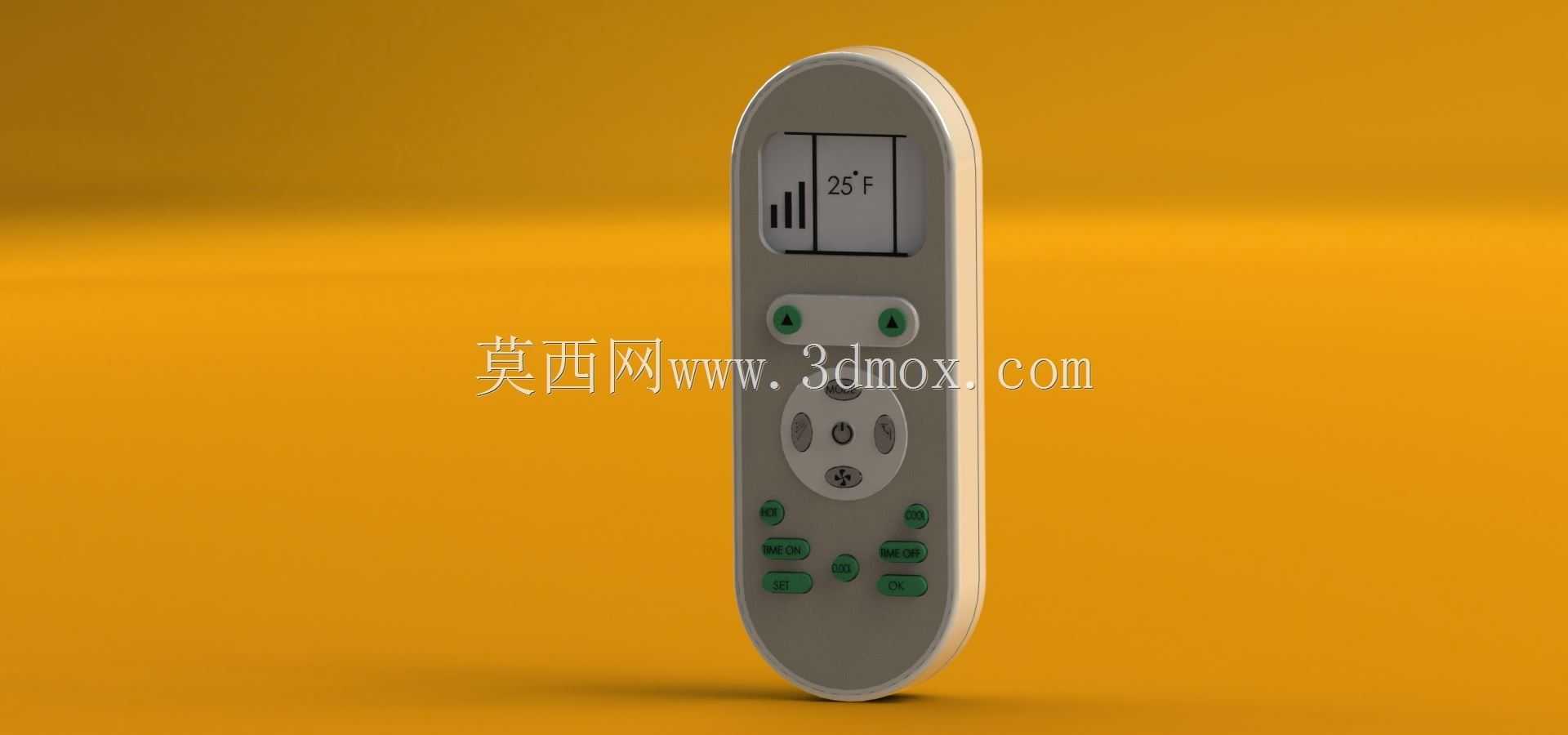

　　从实际使用场景出发，这类遥控器的使用频率极高，日常放置在客厅茶几、卧室床头柜等位置，用户拿取时多为单手握持操作，因此整体外形采用了大圆角的长椭圆柱流线造型，壳体边缘做了连续的圆弧过渡，没有尖锐棱角，单手握持时掌心贴合度较好，不会出现硌手的问题，整机厚度控制在单手握持的舒适区间，成年用户单手握持时拇指可以覆盖所有常用按键区域，不需要频繁调整握持姿势就能完成常规操作。

　　结构设计上，壳体采用上下扣合的装配方式，上下壳之间通过卡扣加定位柱的方式实现固定，不需要额外打螺丝就能保证壳体配合的紧密性，装配缝隙控制均匀，日常使用时不容易进灰，也能避免轻微摔落时壳体散开。正面上部预留了液晶显示屏的安装窗口，窗口位置做了下沉式台阶设计，显示屏装配后表面与壳体上表面保持齐平，边缘不会出现凸起的刮手问题，显示屏区域可以实时显示设定温度、运行模式、风速档位等信息，图中展示的华氏度显示逻辑也适配了不同地区的温度计量习惯，屏幕旁的信号标识区域可以直观显示红外信号的发射状态，方便用户确认指令是否正常发出。

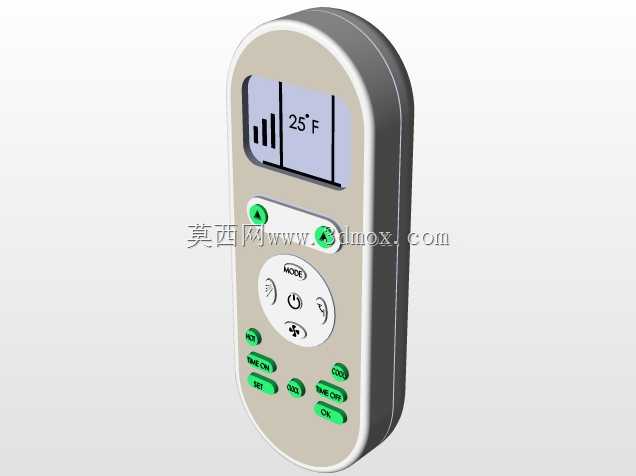

　　按键区域的布局完全遵循用户的操作习惯做分区设计，最靠近屏幕的位置设置了两个温度调节按键，采用绿色凸起按键设计，这是用户使用频率最高的按键，凸起高度高于其他按键，用户盲操作时可以通过触感快速定位，不需要低头看按键就能完成温度调整。中间区域设置了圆形的功能导航按键组，中心是电源开关键，周围环绕模式切换、风速调整、风向调节等功能按键，按键表面做了内凹的弧度设计，拇指按压时贴合指腹，按压行程控制在合适区间，反馈清晰不会出现按动卡顿的问题。下方区域排列了定时开关、制冷、制热、除湿等快捷功能按键，同样采用绿色按键标识，和常用的温度调节按键形成视觉统一，用户可以快速识别功能分区。

　　红外发射头设置在遥控器的顶端位置，装配时做了角度限位，保证发射方向正对前方，有效发射角度覆盖常规室内空间的空调安装位置，用户不需要刻意对准空调室内机的接收窗，只要在有效空间范围内就能完成指令传输，信号覆盖范围满足普通家庭客厅、卧室的使用需求。电池仓设置在遥控器背部，采用卡扣式电池盖设计，不需要借助工具就能打开更换电池，电池仓内部做了正负极标识和防呆结构，避免用户装反电池导致电路损坏。

　　设计过程中充分考虑了日常使用的耐用性需求，壳体选用常用的ABS工程塑料材质，表面做了细磨砂处理，不容易残留指纹和汗渍，长期使用也不会出现明显的划痕，按键采用软胶材质和硬胶壳体二次注塑成型，按键和壳体之间的配合间隙控制合理，多次按动也不会出现按键卡滞、脱落的问题。整体重量控制在较轻的区间，用户长时间握持也不会产生负重感，摔落时的抗冲击性能也能满足日常使用的意外掉落场景，不会轻易出现壳体开裂、内部电路板损坏的问题。

　　从安装边界来看，这类遥控器不需要额外的固定安装结构，日常可以随意放置在平面上，背部做了微凸的平面设计，放置在桌面时不会出现晃动，配套的可选壁挂支架可以将遥控器固定在墙面位置，安装孔位的尺寸适配常规的自攻螺丝固定，不会占用过多的墙面空间，用户也可以根据使用习惯选择放置方式。
