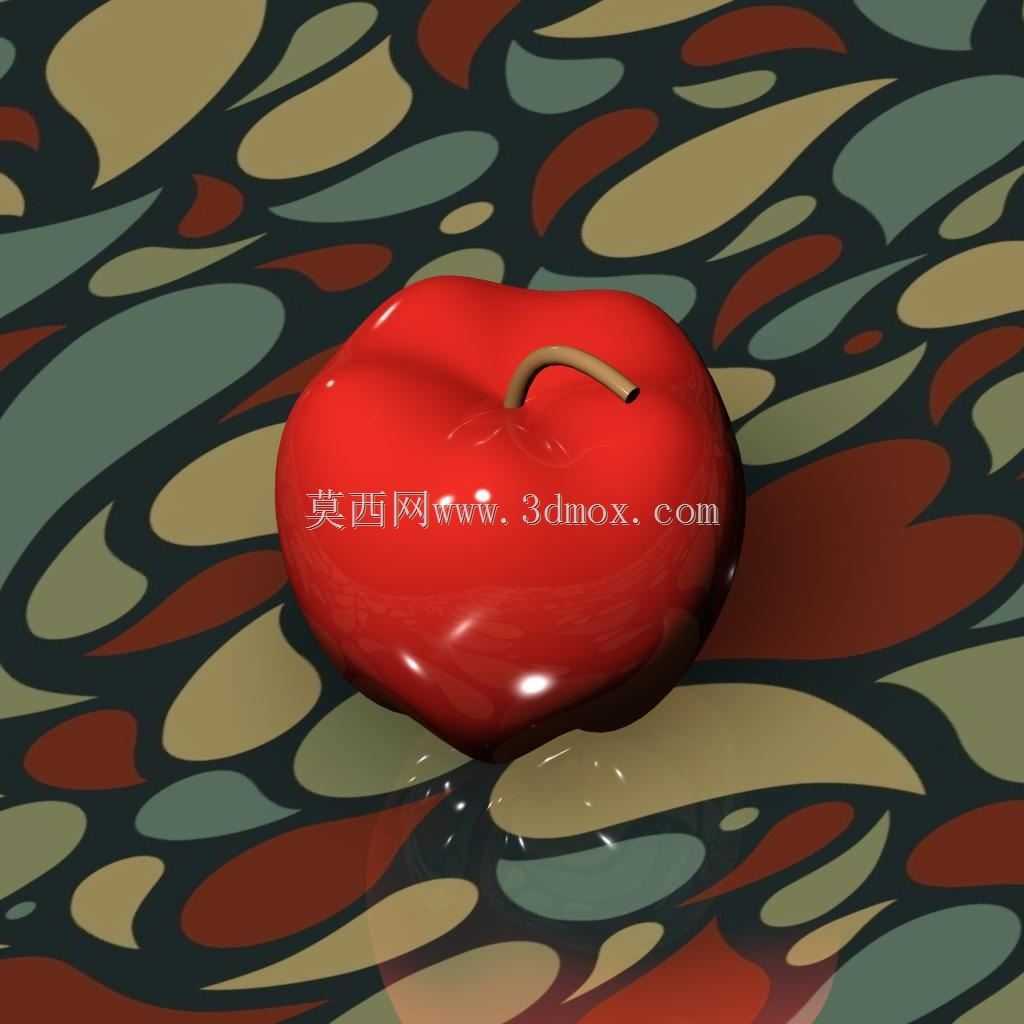

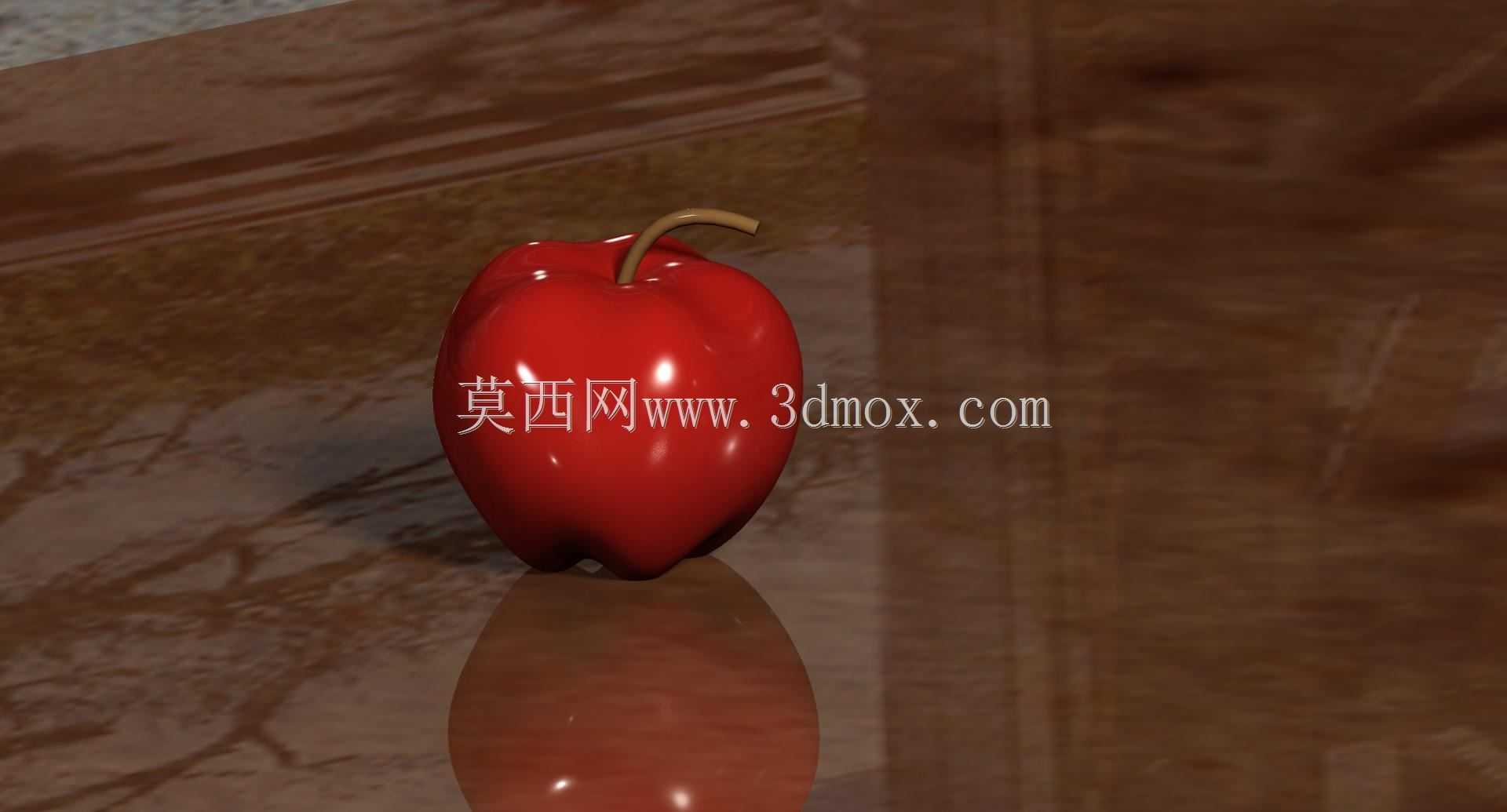

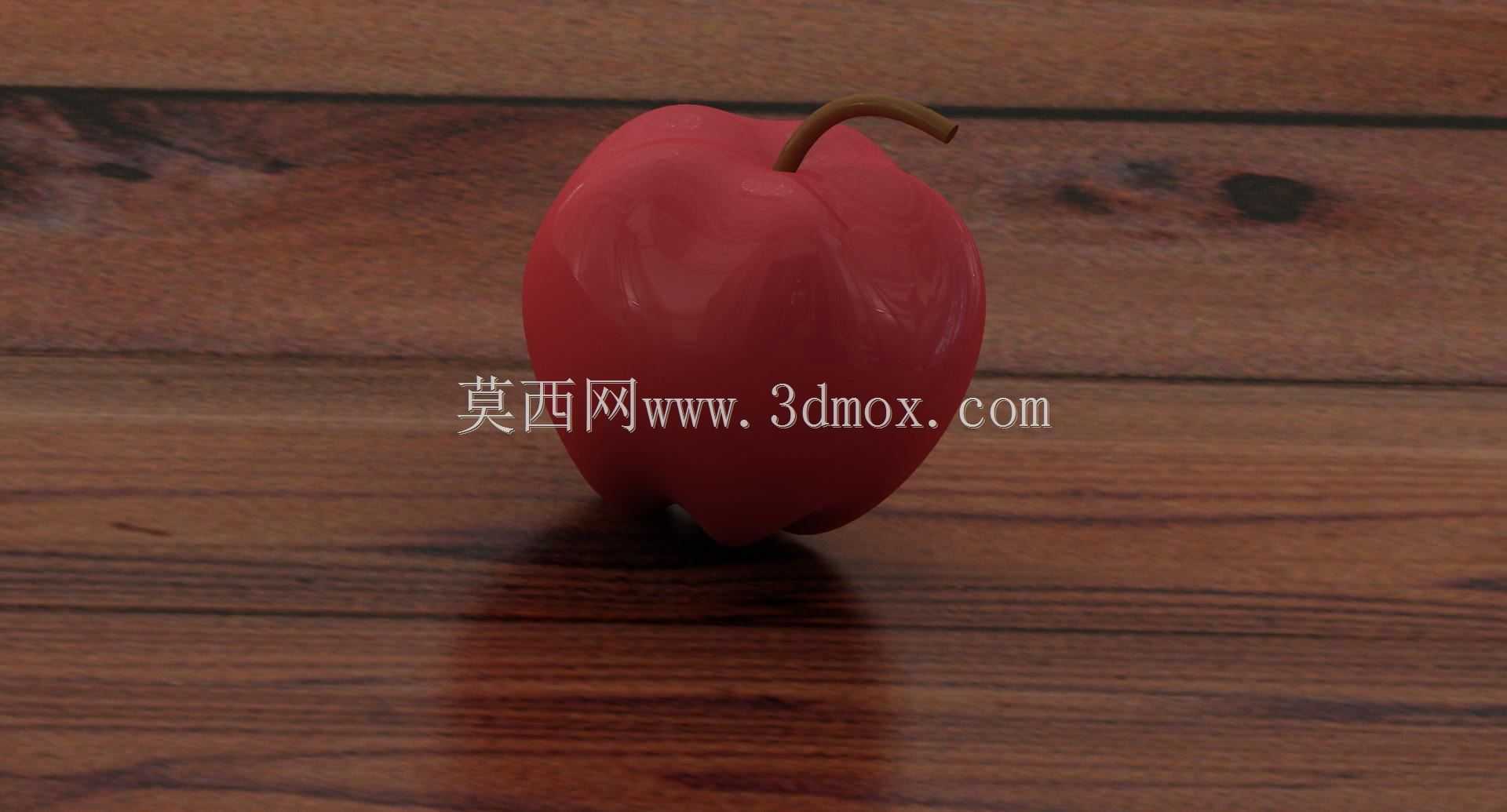

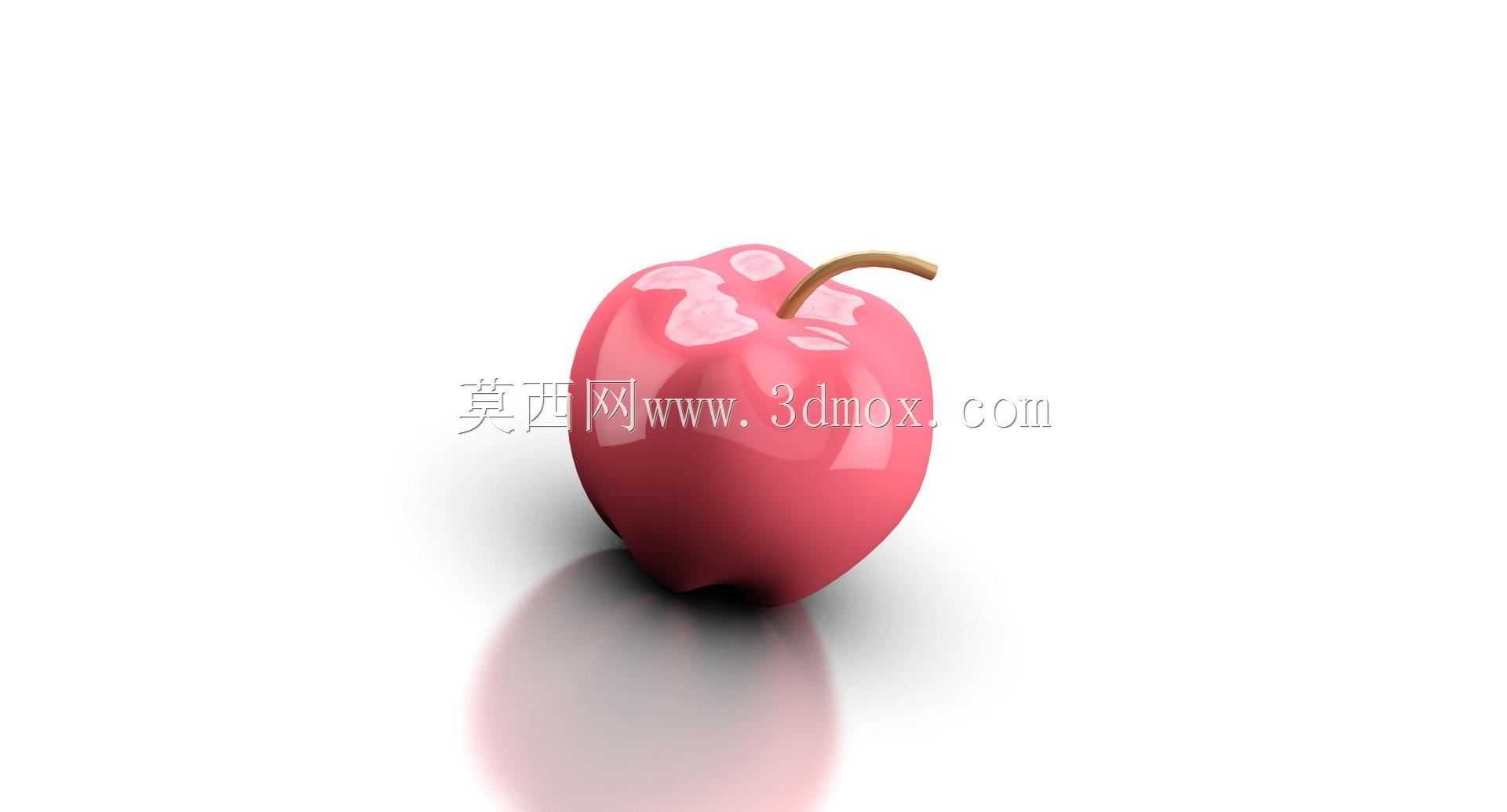

带果柄写实红苹果扫描建模设计作品

　　本次完成的苹果造型三维结构，核心依托带几何关联关系的扫描命令完成全曲面构建，区别于常规放样、边界混合生成的仿生曲面，整个建模过程全程保留轮廓线与引导线的参数关联，后续调整果身弧度、果柄倾斜角度时，相邻曲面可自动完成曲率衔接，不会出现局部破面、曲率断层的问题，这类建模逻辑在工业设计领域的仿生产品开发中具备很强的复用性。从实际应用场景来看，这类高还原度的水果曲面模型，可直接用于食品包装行业的吸塑模具型腔加工，参考真实苹果的外形轮廓设计的吸塑托，能刚好卡合鲜果的弧面，在冷链运输过程中减少果品磕碰损伤；也可用于文创摆件的结构设计，调整壁厚参数后可直接作为树脂3D打印、注塑成型的源文件，适配家居装饰、展会陈列道具的生产需求；此外在食品加工设备的仿生测试环节，等比例还原的苹果模型可替代真实鲜果，完成分拣设备的视觉识别校准、柔性夹持机构的压力测试，避免真实果品测试带来的物料损耗与测试数据波动。

　　从功能特性来看，整个模型的曲面连续性达到G2级别，果身的饱满弧面完全匹配真实苹果的自然轮廓，没有生硬的拼接棱线，果柄与果身衔接处做了自然的圆角过渡，还原果柄生长位置的凹陷弧度，不管是用于渲染出图还是数控加工，都能保证曲面光顺无折痕，不会出现加工刀路跳刀、渲染光影断层的问题。设计思路上没有采用常规的图片描点放样方式，而是先绘制果身的半截面轮廓线，再绘制果身周向的引导扫描路径，同时将果柄的扫描路径与果身顶部的凹陷轮廓做几何约束绑定，保证果柄的安装位置始终处于果顶凹陷的中心区域，调整果身胖瘦参数时果柄位置不会偏移，这种关联设计的方式能大幅提升后续改型的效率，比如要做缩小版的樱桃造型、放大版的南瓜造型，只需要替换截面轮廓线、调整扫描路径的曲率，不需要重新搭建整个建模树。

　　外形尺寸方面，模型按照真实中等大小苹果的比例构建，最大果径控制在80mm左右，果身高度70mm，果柄长度15mm，整体外轮廓边界规整，没有超出常规加工设备的行程范围，如果用于注塑模具开发，分型面可直接设置在果身最大直径处，拔模斜度可通过曲面偏置命令快速调整，不需要额外修补破面；如果用于3D打印，模型默认壁厚设置为2mm，底部做了微小的平面处理，打印时不需要额外添加支撑就能平稳放置，减少后期支撑拆除的打磨工作量。

　　在建模实操过程中，扫描命令的应用需要重点注意轮廓线与引导线的交点约束，很多新手做扫描曲面时容易出现曲面扭曲的问题，本质是轮廓线的法向没有和引导线的切线方向做对应约束，本次建模过程中特意给每一条引导线添加了法向垂直于轮廓基准面的约束，即使调整引导线的曲率，曲面也不会出现异常扭转；另外果柄与果身的衔接位置，没有直接做倒圆角处理，而是通过扫描的合并端面做曲率过渡，这样生成的衔接曲面更接近真实苹果果柄周围的自然褶皱感，比生硬的倒圆角效果更写实。这类仿生扫描建模的思路，除了用于水果造型开发，还可以拓展到各类异形曲面零部件的设计中，比如卫浴行业的仿生造型水龙头、玩具行业的卡通公仔曲面、医疗行业的仿生假肢接触面，核心都是通过参数关联的扫描方式保证曲面的可编辑性，避免后期改型时推翻整个建模流程，相比传统的多曲面拼接建模方式，关联扫描生成的模型文件体积更小，曲面编辑的响应速度更快，在大装配体中调用时也不会出现卡顿的问题。
