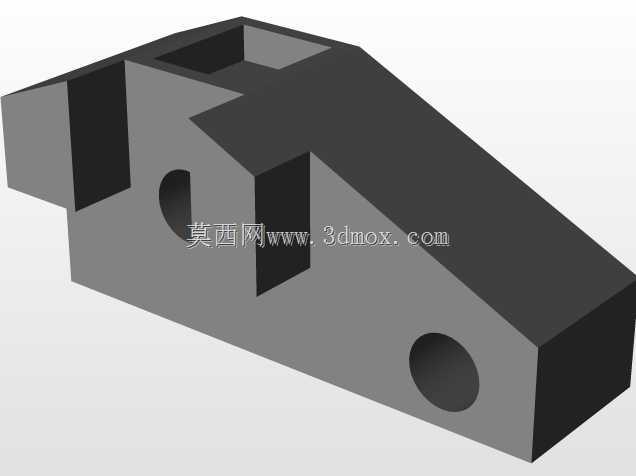

  在液压传动与流体控制场景中,阀块是集成式液压回路的核心载体,承担着油路分配、压力调控、方向切换的关键作用,相较于分散式管路连接,集成阀块能大幅减少管路接头数量,降低系统泄漏风险,同时压缩整体安装空间,在工程机械、工业自动化设备、机床液压系统中都有广泛应用。这款阀块的设计首先从油路拓扑逻辑入手,先梳理清楚对应回路中各个阀件的通油路径、压力等级、流量参数,在块体内部完成交叉孔道的布局,避免孔道之间出现壁厚不足导致的窜油问题,同时尽可能缩短高压油道的长度,减少沿程压力损失,对于需要安装插装阀、电磁阀、溢流阀的安装面,严格保证平面度与孔位同轴度,确保阀件安装后密封面贴合严密,不会出现渗漏。

  设计过程中优先考虑安装边界的适配性,阀块的外形轮廓根据安装舱位的预留空间确定,安装孔位的位置、孔径、螺纹规格完全匹配对应安装基座的接口,不需要额外制作转接板就能直接完成固定,外部油口的位置排布兼顾管路走线的便利性,避免相邻管路接头出现安装干涉,同时预留足够的扳手操作空间,方便现场装配与后期维护。从功能特性来看,这款阀块将原本分散的单向阀、节流阀、溢流阀的安装通路集成在整体块体上,减少了外接管路的数量,降低了系统振动带来的接头松动风险,内部孔道的转角处做了平滑过渡处理,避免油液在转角处形成涡流产生噪音与发热,高压油道的壁厚根据系统最高工作压力做了强度校核,确保在额定压力下不会出现变形或者开裂,回油道的通径足够大,保证回油顺畅不会产生背压过高的问题。

  在实际应用场景中,这类集成阀块多用于中小型液压站、工程机械的执行机构控制回路、自动化生产线的液压工装夹具系统,能够替代传统的管式连接阀组,让整个液压单元的结构更加紧凑,同时减少装配工作量,提升系统的可靠性。设计时还考虑了加工工艺性,所有内部孔道都采用常规钻削加工即可完成,不需要特殊的深孔钻或者异形加工工艺,降低加工成本与加工周期,各个安装面的粗糙度要求符合液压元件的安装标准,密封槽的尺寸、深度匹配对应规格的O型圈,确保静密封的可靠性,块体的边角处做了倒角处理,避免装配时划伤操作人员或者损坏密封件,同时去除加工毛刺,防止铁屑残留进入液压回路造成阀件卡滞。

  对于结构设计从业者来说,这类阀块的建模重点在于内部孔道的布尔运算准确性,必须保证各个孔道的连通关系完全符合液压原理图,不能出现孔道不通或者误连通的问题,同时要核对各个阀件的安装孔深度、螺纹规格,避免出现阀件安装不到位或者螺纹深度不足的问题,建模完成后还需要做干涉检查,确认内部孔道之间的最小壁厚满足强度要求,外部安装的阀件、接头之间没有空间干涉,确保加工完成后的阀块能够直接投入装配使用。
