带滑轮组的起重吊钩总成结构

　　该结构围绕起重作业中的取物与承载环节展开，吊钩部分直接承担被吊重物的挂接任务，滑轮总成则改变钢丝绳走向并分担载荷，使起升机构输出的拉力能够平稳传递到吊点。在车间设备检修、港口件杂货吊装、钢结构厂房安装以及施工现场物料转运等场景中，这类吊具需要频繁承受冲击载荷和偏载，因此建模时不能只表现外形，还应把钩身弯曲段、钩柄螺纹连接区、滑轮轴支承位和夹板间距等关键受力关系表达清楚。

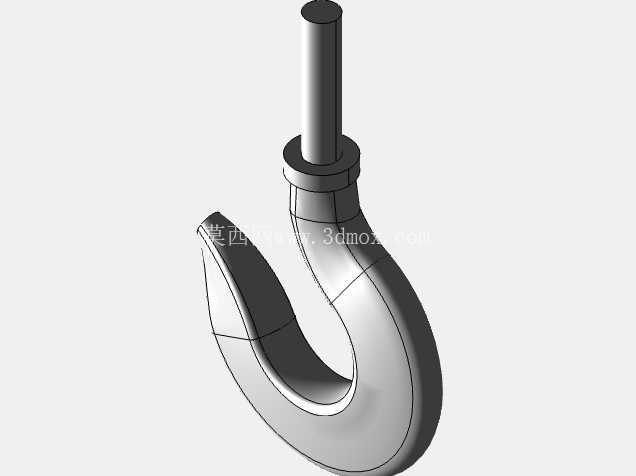

　　从功能布置看，吊钩位于总成下部，钩头开口用于穿挂吊索或吊环，钩身圆弧段决定载荷绕行路径；上方滑轮组通过轴、侧板和紧固件形成封闭承载框架，钢丝绳绕入滑轮后可实现省力或倍率转换。曲柄式连接结构使吊点、滑轮轴线和钩体受力中心之间形成明确的传力链路，便于在偏摆工况下检查干涉与装配关系。设计时需重点关注钩口宽度、钩身厚度、滑轮外径、绳槽半径以及侧板内侧净距，这些尺寸既影响吊装适应性，也决定钢丝绳、轴套和横梁能否顺利安装。

　　建模过程中，钩体宜按锻件承载思路处理，圆弧过渡区避免突变截面；滑轮轮缘、绳槽和轮毂需要同轴约束，轴孔与侧板孔位保持装配一致性。滑轮外侧应预留护板或挡绳结构的位置，防止钢丝绳在松弛或斜拉时脱槽。吊钩上端与螺母、横梁、推力轴承或垫圈相关的安装边界也要留出调整空间，避免实际旋转吊重时发生卡滞。若用于成套起重机校核，还可在此模型基础上叠加钢丝绳缠绕路径、额定起重量、滑轮倍率和安全系数，进一步检查极限工况下的接触位置与结构间隙。

　　整体外形并非孤立零件，而是一个可用于装配验证的吊具单元：下部关注重物挂接和脱钩安全性，中部关注钩体与横梁的转动及承载，上部关注钢丝绳绕行和滑轮轴支承。通过三维结构可以直观看到夹板厚度、滑轮数量、吊钩开合方向以及周边维护空间，为吊具选型、非标起升机构设计和吊装方案校核提供直接依据。
