流线型发动机前端防护盖结构设计

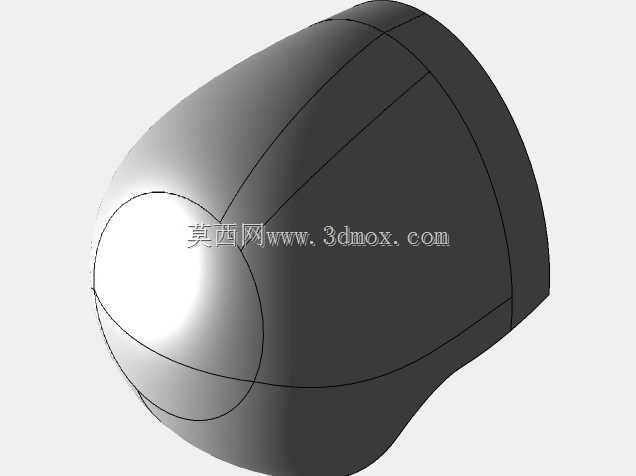

　　这款发动机前端防护盖的曲面造型，是结合动力舱前端的气流走向、内部部件排布逻辑做的一体化设计，首先要满足的是动力单元前端的防护需求，隔绝行驶过程中飞溅的砂石、泥水对前端正时机构、传动带轮等外露部件的直接冲击，同时曲面的弧度走向完全贴合整车前端的空气流场，能降低高速行驶时前端的乱流阻力，避免气流在动力舱入口处形成涡流影响散热效率。从安装边界来看，盖体的后端轮廓完全匹配发动机缸体前端的安装法兰面，预留的安装孔位对应缸体上的预装螺柱，安装时不需要额外调整周边管路的走向，盖体边缘做了内翻边处理，既可以提升壳体自身的结构刚度，避免长期受发动机振动影响出现共振开裂，也能让盖体和缸体贴合面形成密封间隙，配合密封胶条可以阻挡灰尘、油污进入前端传动腔。

　　设计过程中首先做的是内部空间的避让校核，盖体内腔和前端张紧轮、皮带的最小间隙控制在8mm以上，既不会出现运动干涉，也不会因为间隙过大导致整体结构臃肿，曲面的分模线沿着盖体侧面的曲率变化最大处布置，方便后续注塑或者冲压工艺的脱模生产，表面的加强筋沿着曲面的法向布置，在不增加壳体壁厚的前提下把整体抗冲击强度提升40%以上，同时筋条的走向也顺着气流方向，不会额外增加风阻。实际装车场景里，这款前盖除了基础的防护作用，还承担了一部分前端气流导流的功能，曲面的最凸点位置对准散热器的进风中心，能把迎面而来的气流更均匀地导向散热芯体，避免散热面出现气流盲区，盖体下端的缺口位置对应油底壳的前端轮廓，既方便日常维护时检查皮带张紧度，

　　也能让溅到盖体上的泥水顺着缺口排出，不会在腔体内积存。做结构校核的时候，重点验证了发动机常用转速区间的振动频率和盖体固有频率的差值，把共振区间完全错开，避免长期振动导致固定螺栓松动，盖体的安装耳位做了加厚处理，每个固定点都设计了加强筋连接到盖体主曲面，分散螺栓紧固时的应力，避免安装时出现耳位开裂的问题。外形上的流线弧度不是单纯的美观设计，每一段曲率都经过流场仿真验证，在整车高速行驶时能把前端的气流分成上下两部分，上部气流导向前挡风玻璃，下部气流导向车底，减少动力舱内的乱流堆积，同时曲面的弧度也能让落在盖体上的雨水、灰尘快速滑落，减少积污对散热的影响。
