在液压阀组、流体控制管路的集成化设计场景中,这类花桶结构件是阀块内部实现多通路流体换向、汇流分配的核心内嵌零件,常被布置在集成阀块的圆柱形安装腔体内,承担不同压力等级流体的通断导向、流道缓冲以及多回路介质的分隔导通作用,在工程机械液压系统、工业流体控制阀组、高压输配管路的阀块总成中应用广泛。从实际工况适配来看,该结构件的主体采用圆柱基准外形,可直接与阀块预制的圆柱形安装孔实现间隙配合,外圆柱面的加工精度需满足H7级公差要求,配合面粗糙度控制在Ra1.6以内,避免高压工况下出现介质内泄,影响阀组的控制精度。

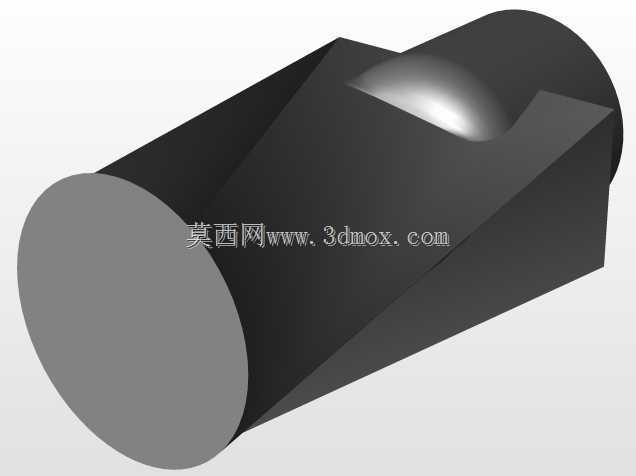

结构上的斜切式缺口与顶部弧形凹槽,是经过流场仿真优化后的通流设计,当阀芯动作切换通路时,介质可顺着弧形凹槽的曲面平滑进入对应流道,相比直角式通流槽,能有效降低流体通过时的局部阻力损失,减少高压介质对槽壁的冲蚀磨损,同时斜切面的角度设计匹配阀块内部相邻流道的开孔角度,可避免通流时出现涡流、气蚀现象,提升阀组工作时的稳定性,降低流体噪声。设计阶段首先要确认安装边界尺寸,主体圆柱的外径需严格匹配阀块安装腔的内径,零件总长度要小于安装腔的有效深度,预留出端部密封件的安装空间,避免装配后出现密封失效的问题。
结构上的各个通流槽的位置,需要和阀块上对应的外接油口、内部流道孔位完全对齐,槽的深度根据对应通路的额定流量计算确定,保证通流截面积满足流量要求,不会出现通流不足导致的系统压力损失过大问题。零件的棱边位置全部做了R0.5-R1的圆角过渡处理,一方面是去除加工毛刺,避免装配时刮伤安装腔内壁的密封面,另一方面也能减少高压流体长期冲蚀棱边造成的材料剥落,延长零件的使用寿命。在实际装配过程中,该结构件装入阀块腔体后,端部会配合密封挡圈与端盖压紧固定,不会随介质流动出现窜动,各个通流槽之间的实体部分刚好对应阀块内部不同流道之间的分隔位置,实现不同压力回路之间的可靠隔离,避免出现串腔问题。
针对不同压力等级的使用场景,该结构的壁厚可以根据额定工作压力做对应调整,高压工况下可适当增加实体部分的厚度,提升零件的承压能力,避免长期受压出现变形导致通流间隙变化。从加工工艺性来看,该结构的外形以回转面为基准,可先通过车削完成外圆柱面与端面的精加工,再通过铣削加工各个通流槽与缺口,最后做棱边去毛刺与表面氧化处理,加工工序简单,尺寸一致性容易保证,适合批量配套阀块生产使用。在阀组的调试阶段,该结构件的通流槽尺寸精度直接影响各个回路的流量分配精度,因此加工完成后需要对每个通流槽的深度、位置度做三坐标检测,确保和设计值的偏差控制在0.05mm以内,避免出现流量偏差导致的执行机构动作不同步问题。
