标准直柄麻花钻切削刀具结构设计

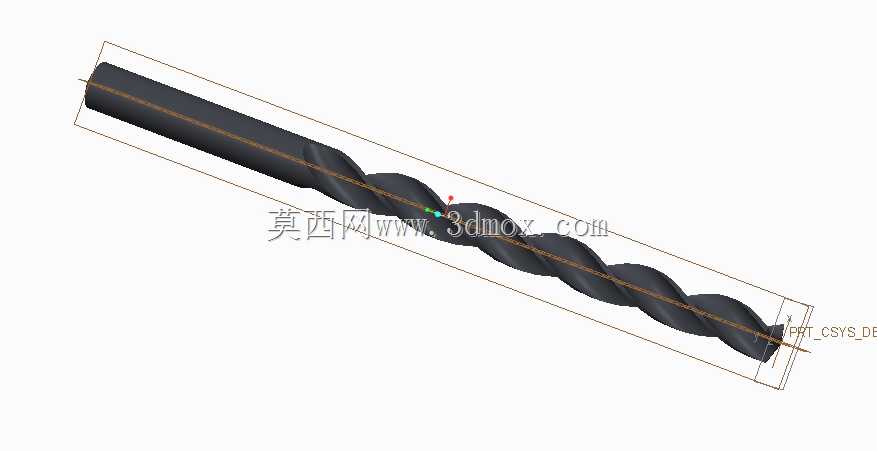

　　在金属切削加工、五金装配、模具修配、零部件扩孔等各类机加与现场作业场景里，直柄麻花钻是应用覆盖度最广的孔加工刀具之一，从台式钻床、立式加工中心到手持电钻、磁力钻的配套作业中，这类刀具都承担着实体材料上预制孔、扩修已有孔的核心加工职能。本次呈现的直柄麻花钻结构，完全遵循常规切削作业的受力逻辑完成构型设计，整体分为装夹直柄段、螺旋排屑槽段、切削端工作段三个核心功能区，没有冗余的结构设计，每一段的尺寸比例都匹配实际装夹与切削的工况要求。

　　装夹直柄段采用等直径圆柱构型，表面做光滑过渡处理，没有台阶或异形结构，能够适配标准钻夹头的装夹范围，装夹时的同轴度公差控制在常规机加刀具的允许区间内，避免高速旋转时出现径向跳动，既可以保证钻孔的位置精度，也能减少切削过程中因为偏摆带来的刀具崩损风险。直柄段的长度设计兼顾了装夹夹持深度与钻削行程的平衡，不会因为柄部过短导致夹头夹持力不足出现打滑，也不会因为柄部过长增加刀具整体的悬伸量，削弱刀具刚性。螺旋排屑槽段采用等螺旋角的双螺旋槽构型，槽型的截面轮廓经过优化，槽底圆弧过渡避免应力集中，螺旋角的选取匹配常规钢材、铸铁等常见加工材料的排屑需求，钻削过程中切屑能够沿着螺旋槽顺畅排出，不会在孔内堆积造成堵屑、刮伤已加工孔壁的问题。

　　两条螺旋刃带沿着槽体边缘分布，刃带宽度控制在合理范围，既可以在钻孔过程中起到导向作用，保证孔的直线度，也能减少刃带与孔壁的摩擦面积，降低钻削过程中的发热与刀具磨损。切削端的横刃、主切削刃、顶角参数都按照通用加工场景的常规值设计，横刃经过合理的修磨构型处理，减少轴向钻削阻力，降低进刀时的轴向抗力，让操作人员在手动进刀或者设备自动进刀时都能获得更稳定的进刀手感，主切削刃的前角、后角沿着刃口方向做渐变处理，靠近外径处的切削角度匹配高线速度的切削需求，靠近钻芯处的角度兼顾结构强度，避免钻芯位置因为切削抗力过大出现崩刃。

　　从安装边界来看，这款直柄钻头的整体外径公差符合标准刀具的精度要求，能够直接适配对应规格的钻套、钻夹头，不需要额外做结构改制就可以直接投入使用，刀具的总长度、工作段长度都匹配常规钻孔深度的加工需求，针对常见的10倍径以内的孔加工场景都能覆盖，不需要额外接长杆就可以完成作业。在实际使用场景中，这类钻头既可以用于普通碳钢、铸铁零件的钻孔加工，也可以适配有色金属、非金属材料的低速钻削作业，结构设计上没有针对特殊材料做专属优化，因此通用性极强，是生产车间、维修班组、装配现场必备的通用切削刀具。设计过程中重点考量了刀具的刚性与排屑性能的平衡，没有为了追求大容屑空间过度削弱钻芯厚度，钻芯厚度从切削端向柄部方向做微量递增，既保证了切削端的锋利度，也提升了刀具整体的抗扭强度，在遇到断续切削或者材料硬度不均的工况时，不容易出现断刀的问题。刃口与螺旋槽的衔接位置做了光滑过渡处理，没有应力集中的尖角，热处理后的应力分布更均匀，能够承受常规钻削过程中的冲击载荷。
