多翼式离心鼓风机叶轮结构三维设计

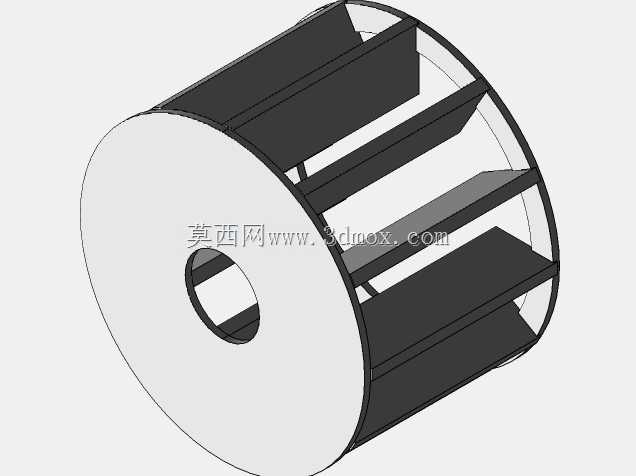

　　在工业通风、环境调控、小型设备散热等场景中，离心式鼓风机的核心做功部件就是叶轮，其结构合理性直接决定风压输出、风量稳定性与运行噪音水平。这款多翼式前向叶轮的结构设计，完全匹配小体积高风压的使用需求，区别于普通轴流风轮的直吹结构，离心叶轮通过叶片带动腔体内空气做圆周运动，依靠离心力将空气从叶轮外缘甩出，再通过蜗壳导流形成定向高压气流，适合管道送风、设备正压防尘、小型炉膛鼓风等需要一定风压克服管路阻力的工况。从结构设计逻辑来看，这款叶轮采用单轮盘加周向均布叶片的布局，中心设置贯通安装轴孔，用于和驱动电机的输出轴直接配合，省去了额外的联轴器结构，能大幅缩小整机装配体积，适配小型化鼓风设备的安装需求。

　　叶片采用前倾式直板结构，相比后倾叶片，前向结构在相同转速下能输出更高的风压，对驱动电机的扭矩要求更低，适合民用及小型工业场景的低压鼓风需求，同时直板叶片的加工工艺性更好，不管是钣金冲压还是塑料注塑成型，都能实现较低的量产成本，叶片与轮盘的连接位置做了贴合式过渡，没有多余的凸台结构，能减少空气在叶轮内部的涡流损耗，降低运行过程中的气动噪音。在安装边界设计上，叶轮的轴向宽度与外径比例控制在适配小型蜗壳的范围，中心轴孔的孔径匹配常规小型驱动电机的输出轴尺寸，安装时只需将轴孔对准电机轴，通过端面顶丝或者轴端挡圈即可完成固定，不需要复杂的对中调整，叶轮的外缘做了光滑的圆弧收边，避免高速旋转时出现应力集中导致叶片变形，同时轮盘的中心位置做了加厚处理，提升轴孔配合处的结构强度，避免长期启停过程中轴孔出现磨损松旷的问题。

　　实际应用中，这类叶轮可以直接替换同规格的鼓风机故障部件，也可以作为小型通风设备的核心组件进行配套设计，在设计选型时需要注意，叶轮的旋转方向必须和叶片的前倾方向匹配，反转会导致风压风量骤降，同时装配时要保证叶轮与蜗壳内壁的周向间隙均匀，间隙过大会导致气流回流降低效率，间隙过小则容易出现扫膛故障。从建模细节来看，所有叶片的周向角度完全一致，相邻叶片的流道宽度均匀，能保证每个流道的出气量均衡，避免出现气流脉动导致的整机振动，轮盘的厚度根据叶轮外径做了匹配设计，既保证高速旋转时的结构刚性，又不会因为过重增加电机的启动负载，中心轴孔的深度覆盖整个轮毂位置，能保证和电机轴的配合长度足够，避免运行过程中出现叶轮晃动的问题。

　　这类结构的叶轮广泛应用在小型工业设备的散热鼓风、商用厨具的炉膛送风、室内通风系统的增压送风、环保设备的采样气泵等场景，相比高压风机的铸铝叶轮，这款结构的叶轮重量更轻，启动惯性小，适合频繁启停的工作场合，同时直板叶片的结构不容易积灰，在含尘量较高的通风场景中，长期运行也不会因为叶片积灰导致动平衡失效，减少日常维护的工作量。在进行配套结构设计时，需要根据叶轮的外径预留足够的蜗壳腔体空间，进风口位置要正对叶轮的中心开孔，保证气流能顺畅进入叶轮内部的流道，出风口的方向要顺着叶轮旋转的切线方向设置，最大程度降低气流的转向损耗，同时在电机安装端要设置对应的散热结构，避免叶轮运行时的热传导导致电机温度过高。
