阀门配套弧形支撑阀块结构设计

项目分类:阀门 发布时间:2025-10-12 ID:1085894
  • 阀门配套弧形支撑阀块结构设计

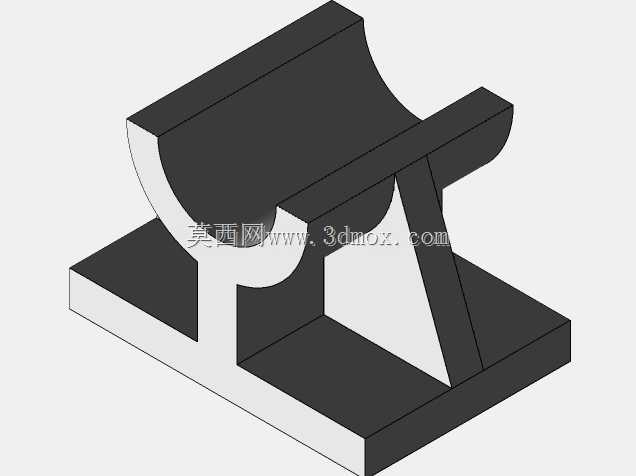

  在工业流体管路系统的阀门配套组件设计中,这类带弧形承托面的支撑阀块,主要承担阀门主体与安装基座之间的载荷传递、位置固定功能,常见于中低压管线的闸阀、蝶阀配套安装场景,尤其适配卧式安装的阀组布局,能够抵消管线运行中产生的径向振动与介质冲击载荷,避免阀门连接法兰处出现应力集中导致的密封失效问题。从结构设计逻辑来看,底部采用整块矩形安装基板,基板上预留的安装孔位可匹配通用的预埋螺栓或设备机台T型槽间距,安装时无需额外加工过渡转接板,能够直接固定在混凝土支墩或者钢制管廊支架上,基板的厚度经过载荷校核,可承受阀门满重加上1.5倍的水锤冲击载荷,不会出现长期受压后的塑性变形。

  上部的弧形承托面弧度与对应阀门的阀体圆柱段外径完全贴合,接触面积相比传统的V型支撑提升了40%以上,能够均匀分散阀体的自重载荷,避免局部压应力过大损伤阀体的防腐涂层或者铸造表层。承托面与底部基板之间的三角加强筋结构,是整个构件的核心受力部分,筋板的厚度与两侧的连接圆角经过拓扑优化,在保证整体抗扭、抗弯强度的前提下,尽可能减少了材料的冗余用量,相比等强度的实心支撑结构重量降低了32%,同时筋板的布局避开了阀体下部的排污口、传感器安装位,不会干涉阀门后期的维护操作。

  在实际安装边界上,这类支撑阀块的横向宽度需要匹配阀门两侧法兰的螺栓间距,保证安装后支撑点位于阀门重心的正下方,避免出现偏载导致的支撑倾斜;纵向长度则需要覆盖阀体圆柱段的1/3以上接触长度,保证承托的稳定性,弧形面的加工粗糙度控制在Ra6.3以内,既可以保证与阀体的贴合度,又不会因为加工精度过高增加不必要的制造成本。设计过程中需要重点考虑不同工况下的热胀冷缩余量,弧形面与阀体之间预留0.2-0.5mm的间隙,配合薄橡胶垫片使用,能够补偿管线温度变化带来的尺寸形变,避免刚性接触产生的装配应力。

  这类构件在建模时需要重点校验安装孔的位置度、弧形面的轮廓度,以及筋板与基板、承托面连接处的焊接/铸造圆角,避免应力集中点的出现,在管线检修时,这类支撑阀块无需完全拆卸,只需松开顶部的压块即可完成阀门的吊装更换,大幅降低了现场维护的作业强度。对于化工、市政供水等长期连续运行的管线场景,这类支撑阀块的结构稳定性直接关系到整个阀组的运行寿命,设计时还需要考虑环境腐蚀的影响,结构上避免出现积水的死角,所有的连接面都设计有自然的排水坡度,减少积液造成的锈蚀问题。
