汽车结构件注塑成型模具三维结构

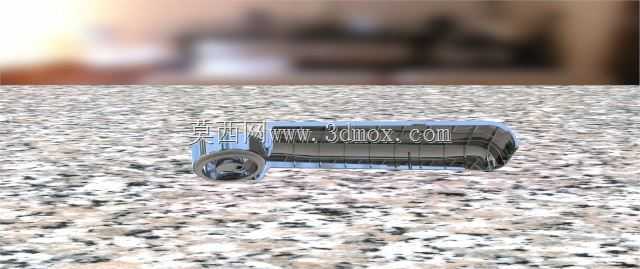

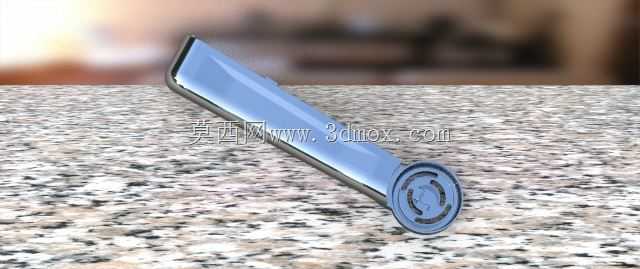

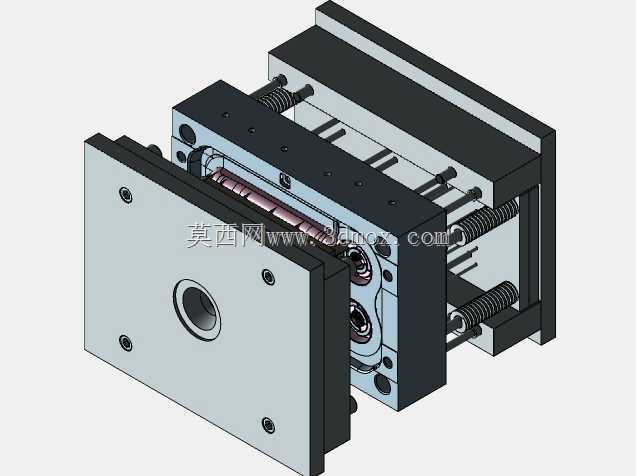

　　这套模具面向汽车内饰类结构件的批量注塑生产场景，适配常见的卧式注塑机安装接口，整体模架采用标准两板模结构布局，定模侧预留的定位圈与主流道衬套可直接匹配注塑机射嘴中心定位要求，安装时需保证模具总厚度落在对应吨位注塑机的容模厚度区间内，动模侧的顶出孔位置与注塑机顶杆排布对齐，无需额外加装转接顶出板即可完成合模、射胶、开模、顶出的全流程动作。从功能实现逻辑来看，模具的分型面沿零件最大轮廓线设置，封胶面预留了足够的挤压承压宽度，避免射胶过程中出现飞边溢料问题，型腔侧根据零件外观要求做了镜面抛光预留位，若后续生产带皮纹外观的零件，可直接在型腔表面做蚀纹处理，无需重新调整分型贴合度。

　　动模侧的型芯部分集成了零件内部结构的成型特征，所有倒扣位置均采用斜顶抽芯结构，斜顶的倾斜角度控制在合理区间内，既保证开模时抽芯行程足够脱出倒扣，又避免角度过大导致斜顶运动卡滞，斜顶与型芯的配合面做了精度研磨，长期生产不会出现配合面跑披锋的问题。导向系统采用导柱导套配合精定位块的组合结构，四根主导柱布置在模架四个角位，导套内置自润滑衬套，减少连续生产过程中的导向磨损，在型腔与型芯贴合的核心区域额外加装了边锁精定位，抵消射胶过程中产生的侧向力，避免长期生产出现型腔错位导致零件尺寸超差。

　　冷却回路采用分层环绕布置，定模型腔侧的水路贴近成型表面，保证胶料填充过程中型腔温度均匀，减少零件冷却不均导致的翘曲变形，动模型芯侧的水路针对厚胶位区域做了近距离绕行，同时在斜顶、顶针等结构的避让位置做了水路密封处理，避免生产过程中出现漏水问题。顶出系统采用圆顶针与扁顶针组合排布，在零件的筋位、柱位等包紧力较大的位置布置扁顶针，平面区域布置圆顶针，所有顶针的顶面与型芯表面齐平，顶出时受力均匀，不会在零件表面留下明显顶白痕迹，顶针板的复位采用复位杆配合弹簧的结构，合模前弹簧可带动顶针板预先复位，复位杆在合模终了时与定模侧贴合，保证顶针板完全回到初始位置，避免合模时顶针碰撞型腔。

　　整套模具的排气槽开设在分型面的料流末端位置，排气槽深度控制在胶料不溢出的合理范围内，可快速排出射胶过程中型腔内的空气，避免零件出现烧焦、缺胶、气泡等成型缺陷。在实际生产适配中，这套模具可直接适配改性PP、ABS等常用汽车零件注塑原料，料筒温度与模具温度的参数窗口较宽，对注塑机的射胶量、锁模力要求处于常规吨位区间，无需特殊定制注塑设备即可投产，日常维护时只需定期检查导柱润滑、顶针活动顺畅度、冷却水路水垢堆积情况即可保证长期稳定生产，模具的易损件如顶针、弹簧、导套等均采用标准件规格，更换时无需额外定制加工，可大幅减少设备停机维护时间。从结构设计的合理性来看，这套模具在保证零件成型精度的前提下，尽可能简化了抽芯与顶出的复杂结构，没有采用冗余的特殊机构，既降低了模具本身的加工制造成本，也减少了后续生产过程中故障点的出现概率，模架所有模板的螺丝孔、吊环孔均按标准规格设置，吊装、拆装、维护的操作空间充足，符合注塑车间的常规作业流程要求。
