十字轴式万向传动连接结构

在各类需要变角度传递旋转扭矩的机械传动场景中，这类十字铰接式万向连接结构是解决轴系不同轴、存在角向偏移工况的核心部件，常见于工业设备的进给传动链、小型动力传输单元、工装夹具的动力转接部位，也可用于需要在一定摆动角度范围内持续传递回转运动的非标自动化设备工位。从实际使用场景来看，当主动轴与从动轴无法保证严格同轴，或是设备运行过程中两轴的相对角度会随机构动作发生周期性变化时，这类结构可以在允许的角偏移范围内持续稳定传递扭矩，不会因为轴系的角度偏差产生卡滞或额外的附加载荷，相比刚性联轴器，它对安装精度的容忍度更高，能有效抵消安装误差、机架形变带来的轴系不对中问题，减少轴端轴承的额外受力，延长整套传动系统的使用寿命。

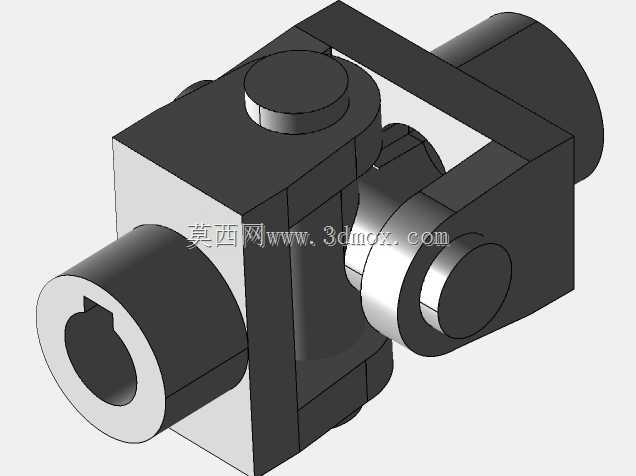

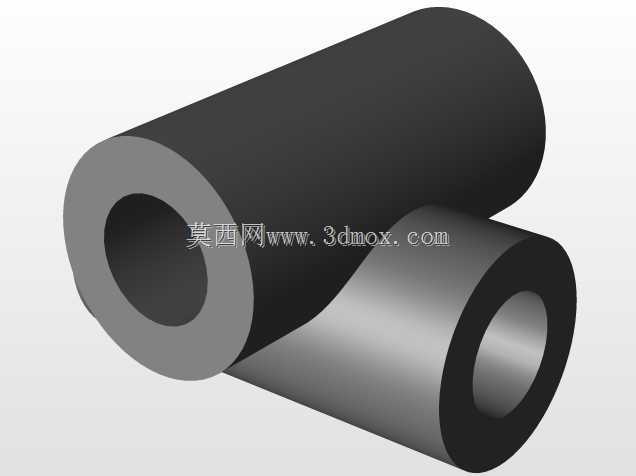

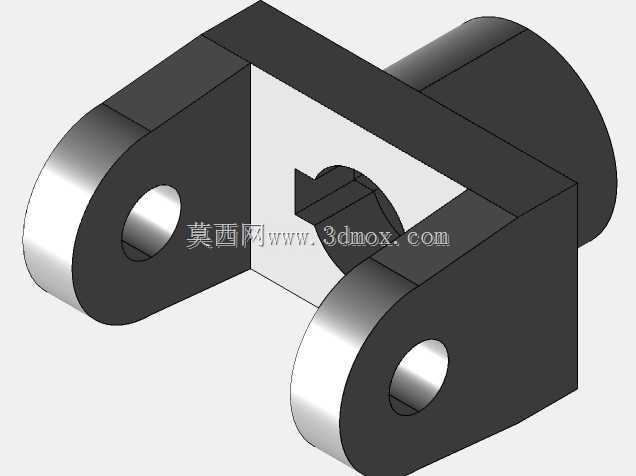

从结构设计逻辑来看，这套万向连接结构采用分体式叉形接头配合十字销轴的经典布局，两个叉形接头分别对接输入与输出轴端，中间通过十字形的铰接销轴实现两个旋转自由度的约束，保证扭矩可以通过十字轴的四个轴颈在两个叉头之间传递，每个铰接配合面都预留了合理的转动间隙，既不会因为间隙过大导致传动回程误差超标，也不会因为间隙过小在角度偏转时出现运动卡涩。轴端连接采用键槽配合的形式，与对接轴装配时可以通过平键实现周向固定，传递额定扭矩时不会出现轴与接头之间的相对滑转，叉形接头的耳部厚度经过受力核算，能够承受额定工况下的弯曲与剪切载荷，避免大扭矩传递时出现叉耳断裂的失效问题。

从安装边界来看，这套结构的整体外形为对称式布局，两个轴端的连接孔直径、键槽尺寸都遵循常规机械传动的接口标准，可以直接适配同直径的常规传动轴，不需要额外加工转接套。安装时需要注意两轴的最大偏转角度不能超过结构允许的极限摆角，当偏转角度接近极限值时，十字轴轴颈的受力会急剧增大，长期在极限角度下运行会加速铰接面的磨损，因此在布局传动链路时需要预留足够的摆动空间，保证结构运行时的摆角在合理区间内。铰接部位的配合面在设计时考虑了润滑脂的存储空间，日常维护时可以定期在铰接点加注润滑脂，减少转动副的磨损，降低传动过程中的噪音与摩擦阻力。

在实际选型应用中，这类万向结构的传递扭矩能力与十字轴的轴颈直径、叉耳的材料强度直接相关，针对不同的负载工况，可以通过调整十字轴的直径、叉头的壁厚来匹配对应的载荷等级，轻载工况下可以选用更小的结构尺寸来节省安装空间，重载工况则可以加大铰接部位的尺寸来提升承载能力。不同于带伸缩功能的花键式万向轴，这款结构主要解决角向偏移的传动问题，不具备轴向补偿能力，因此在安装时需要保证两轴的轴向相对位置固定，避免轴向窜动对铰接部位产生额外的冲击载荷。结构的所有棱角都做了倒角处理，既避免装配时锐边划伤操作人员，也能减少应力集中，提升结构的抗疲劳强度，在长期交变扭矩的作用下不会在棱角部位产生疲劳裂纹。
