阀门用侧通法兰式房屋盖结构设计

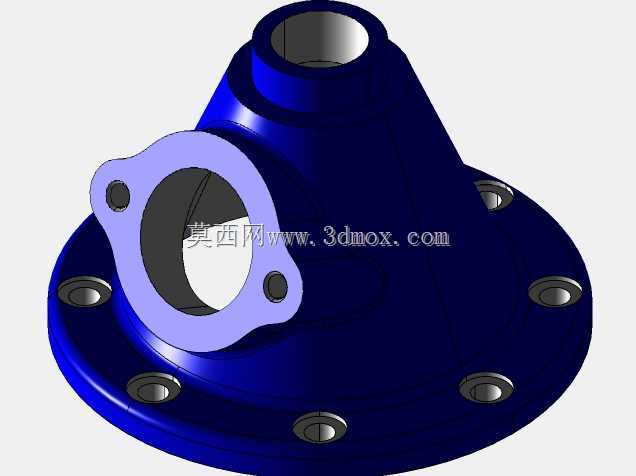

　　在流体输送管网的阀组装配环节，这类带侧通接口的端盖结构是承压壳体的核心组成部分，直接决定阀腔的密封可靠性与管路接驳的兼容性。日常工况下，它既要承受阀腔内部的介质压力，还要为侧路支管提供稳定的安装基准，同时承担壳体端部的密封防护作用，避免介质从壳体端部泄漏。从结构设计逻辑来看，主体采用锥形过渡的腔体结构，并非随意的造型选择：锥形内壁可以让介质在阀腔内部流转时减少紊流冲击，降低流阻损失，同时锥形结构的力学性能更优，在同等壁厚条件下比直筒结构能承受更高的内压，也能让壳体承受的压力更均匀地分散到底部法兰安装面，避免局部应力集中导致的结构变形。

　　底部的环形法兰沿圆周均匀分布了多个螺栓安装沉孔，这类沉孔采用锪平设计，安装时螺栓头可以完全沉入沉孔内部，既可以保证安装后端面的平整性，避免螺栓突出影响周边部件布置，也能让螺栓压紧力更均匀地作用在法兰密封面上，保证法兰与阀体主体连接时的密封性能，安装时需要注意对角均匀拧紧螺栓，避免法兰面受力不均出现翘曲导致泄漏。侧面的三孔凸缘法兰是侧路接口的安装基准，凸缘面做了精加工处理，安装时可以配合密封垫片实现侧路支管的密封连接，三个安装孔呈三角分布，相比两孔结构抗扭转性能更好，在侧路管路受外力扰动时，连接结构更稳定，不容易出现密封失效。

　　顶部的直通接口采用直筒式设计，内壁做了精加工，可以适配阀杆或者顶部管路的插入安装，接口端部预留了密封件安装槽位，装配时可以放置O型圈或者密封垫实现顶部的静密封。设计这类壳体端盖时，首先要匹配阀体主体的安装尺寸，底部法兰的螺栓孔分布圆直径、密封面宽度都要和阀体上端的安装面完全对应，保证装配时的同轴度，避免出现安装错位；其次要根据工况的额定压力计算壳体壁厚，锥形段的壁厚要从顶部到底部逐步过渡，匹配不同位置的受力情况，在保证结构强度的前提下尽可能减少材料用量，降低零件自重；侧通法兰的凸缘高度要满足密封垫片的压缩量要求，同时要预留足够的螺栓拧紧操作空间，避免安装时工具和周边结构干涉；所有的安装孔位置都要做公差匹配，螺栓孔采用间隙配合设计，降低装配难度，密封面的平面度、粗糙度都要满足密封要求，避免微观不平导致的介质渗漏。

　　实际应用中，这类端盖多用于三通类控制阀、减压阀或者分流阀的壳体端部，在给排水管网、化工流体输送、工业液压系统的阀组中都能见到这类结构，不同工况下可以根据介质特性选择铸铁、铸钢或者不锈钢材质，有腐蚀介质的工况还可以在壳体内壁做防腐衬层处理。建模过程中要重点关注各安装面的位置度要求，侧通法兰与顶部接口、底部法兰的轴线夹角、相对位置都要严格匹配管路布置要求，避免装配后出现管路错位；法兰上的沉孔深度要控制在合理范围，既要保证螺栓头完全沉入，又不能钻穿法兰壁厚影响结构强度；壳体的过渡圆角要做合理设计，避免尖角位置的应力集中，在承压工况下出现裂纹；内壁的流道面要做顺滑过渡处理，减少介质流动时的阻力，也避免介质中的杂质在死角位置沉积，影响阀门的正常工作。
