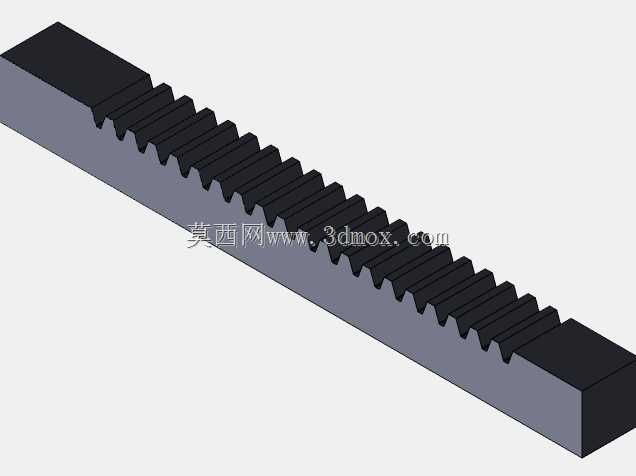

直齿传动齿条结构三维设计

这款直齿齿条是直线传动系统里的核心啮合部件，日常在数控机床的进给轴传动、自动化生产线的工位平移机构、龙门设备的长距离直线驱动单元里都能见到它的身影，和对应模数的圆柱齿轮配合，就能把齿轮的旋转运动转化为精准的直线往复运动，反过来也能将直线输入转化为旋转输出，适配的传动场景覆盖从轻载的电子设备移载到中载的工业设备进给的多种工况。从结构设计来看，这款齿条采用等距直齿排布，齿形遵循标准渐开线齿廓设计，啮合过程中齿面接触均匀，传动过程中不会产生额外的轴向分力，安装调试时对平行度的容错区间比斜齿齿条更友好，日常维护的难度也更低。齿条本体采用矩形基体结构，两端预留了平整的安装基准面，安装时可以直接贴合设备的安装基面打表找正，不需要额外加工适配的定位凸台，基体的厚度经过受力校核，在额定负载下不会出现挠曲变形，能保证长距离传动时的啮合精度稳定。齿部的参数和配对齿轮完全匹配，齿顶高、齿根高都按照标准传动参数设计，齿根位置做了微小的圆角过渡，避免长期交变载荷下出现应力集中导致的齿根断裂问题，齿面的啮合区域宽度经过计算，能保证在额定传动扭矩下，齿面接触应力处在材料许用范围内，减少长期运行的齿面磨损。在安装边界上，这款齿条的基体宽度和高度尺寸适配常规的工业安装型材基面，拼接使用时可以通过端面的基准对齐保证齿距累计误差在可控范围内，单根齿条的长度可以根据设备行程需求拼接组合，不需要定制超长的特殊坯料，能有效降低设备的整体制造成本。实际应用中，这类齿条常和伺服电机驱动的齿轮配合，搭配线性导轨做导向，就能实现长行程的精准直线传动，相比丝杠传动，它的传动行程不受丝杠长度限制，传动效率更高，适合行程超过两米的长距离直线驱动场景，在重型平移设备上的应用优势尤为明显。设计过程中重点校核了齿部的弯曲强度和接触强度，同时考虑了安装时的定位基准合理性，让整个零件既满足传动性能要求，又能降低现场安装调试的难度，不需要复杂的专用工装就能完成装配找正。
