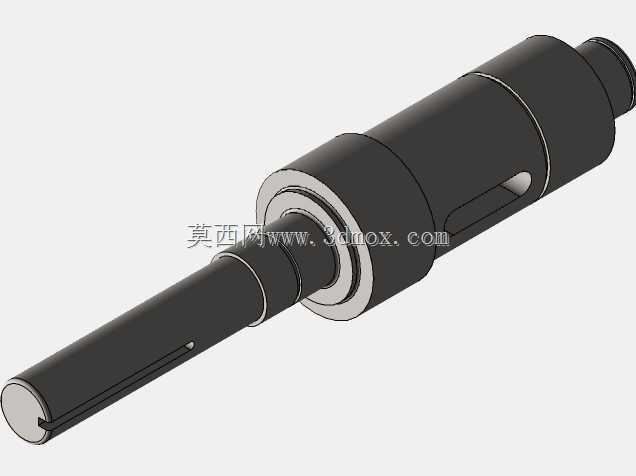

带键槽阶梯式小齿轮轴传动构件

这款小齿轮轴是机械传动系统里的核心传力构件，常见应用在中小型减速装置、精密机床进给机构、轻工设备传动模组以及小型自动化输送线的动力传递环节中，承担着把输入扭矩通过轮齿啮合传递给配套从动齿轮，同时依托轴身结构支撑旋转部件、保障传动同轴度的核心作用。和分体式齿轮与轴的装配结构不同，这款小齿轮轴将小齿轮与转轴做成一体化结构，省去了齿轮与轴之间的键连接、过盈配合装配环节，从根源上避免了装配间隙带来的传动回差，在需要正反转频繁切换、传动精度要求较高的工况下，能有效减少传动冲击与回程误差，提升整套传动机构的运行稳定性。从结构设计来看，这款轴采用阶梯式变径设计，不同轴段的直径差形成了天然的轴向定位台阶，装配时可以直接依托轴肩对配套轴承、隔套、限位挡圈进行轴向定位，不需要额外加装过多定位套环，既简化了装配流程，也能更好地控制轴系的整体累计误差。轴身两端加工有标准平键键槽，用来和动力输入端的联轴器、输出端的配套传动件形成周向固定，保障扭矩传递过程中不会出现相对打滑；齿轮段设置在轴身中部位置，能让两端支撑轴承的受力更加均衡，减少轴承受偏载力的情况，延长支撑轴承的使用寿命。在设计过程中，各轴段的直径都经过了扭矩与弯扭组合强度校核，齿轮段的齿宽与轴径比例经过优化，既避免了齿宽过窄导致轮齿接触应力过大、容易断齿的问题，也不会因为齿宽过宽造成载荷沿齿向分布不均、加剧轮齿偏磨的情况。轴身的过渡位置都采用了圆角过渡设计，有效降低应力集中系数，避免轴在长期交变载荷作用下从台阶位置出现疲劳断裂。从安装边界来看，两端轴颈的尺寸与常用标准深沟球轴承的内孔尺寸匹配，安装时不需要额外定制非标轴承，轴端预留的装配长度能满足联轴器、端盖等配套件的安装空间需求，齿轮段的外径尺寸经过核算，和配套从动齿轮啮合时不会和周边的箱体壁、支撑筋条产生运动干涉，能直接适配多数常规中小型减速箱的安装空间，不需要对原有箱体结构做大幅改动即可替换使用。
