阀块用内螺纹锥面夹紧锁紧螺母结构

在液压阀组、仪表安装管路的现场装配场景里，这类带锥面的夹紧螺母是解决管路插接后防松、密封定位的核心小零件，很多刚接触阀块设计的工程师容易忽略这类小紧固件的结构细节，最后往往在试压阶段出现渗漏、锁止失效的问题。从实际使用场景来看，这类螺母主要用在阀块侧装的仪表引压管、小型气动控制管路的终端锁紧位置，和常规六角锁紧螺母不同，它不需要额外搭配平垫或者弹垫，依靠自身外锥面和阀块安装孔的内锥面贴合，拧紧后既能实现径向抱紧插入的管路外壁，又能通过锥面的金属接触形成硬密封，减少密封件的使用数量，在紧凑的阀块安装空间里能大幅压缩装配所需的操作空间。

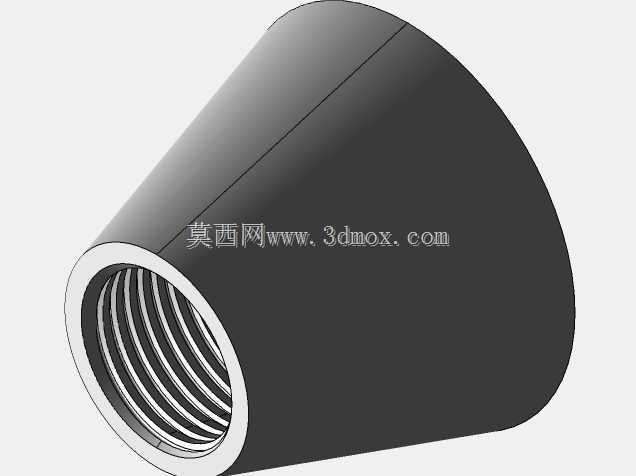

从结构设计逻辑来看，这个螺母的内螺纹是和管路接头的外螺纹匹配的，螺纹段长度经过精确计算，当螺母拧到预设扭矩时，外锥面刚好完全压入阀块安装孔的沉头锥腔，此时螺母端面不会和阀块表面完全贴合，预留了0.1到0.2毫米的间隙，避免因加工公差导致锥面压合不到位的问题。很多新手建模时容易把螺母端面做成和安装面齐平的结构，实际装配时就会出现螺纹已经拧到底但锥面还没贴合的情况，根本起不到锁紧和密封的作用。螺母的外轮廓做了截锥形设计，而非常规的六角外形，这是因为在密集排布的阀块安装孔位里，六角外形需要预留扳手的转动空间，截锥形的外圆可以配合专用的套筒扳手，在更小的孔间距下完成拧紧操作，相邻阀件的安装距离可以压缩到常规螺母安装所需空间的60%左右，这对集成度高的液压阀块、仪表阀组来说至关重要，能有效缩小整个阀组的整体体积。

从安装边界尺寸来看，这类螺母的最大外圆直径要比对应安装孔的沉头锥腔大端直径小0.3毫米左右，锥面的锥度通常采用60度或者74度的密封锥度，和行业通用的管路锥度标准保持一致，不需要额外定制加工刀具，普通车床就能完成锥面的精加工。内螺纹的收尾段做了不完整螺纹的退刀结构，避免螺纹末端的飞边在拧紧时刮伤接头的外螺纹表面，同时在螺纹入口处做了1毫米左右的倒角，方便装配时快速对准螺纹，减少交叉螺纹的装配故障。螺母的壁厚经过强度校核，在达到额定拧紧扭矩时，锥面的压应力刚好处于金属材料的弹性变形区间，不会出现塑性变形导致的锁死问题，同时内螺纹的牙型剪切强度能承受管路1.5倍额定压力下的轴向拉力，不会在压力波动时出现螺纹脱开的故障。

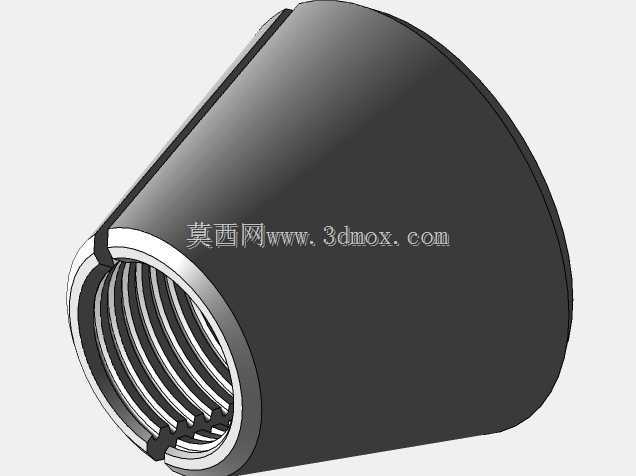

实际建模过程中，需要特别注意锥面和螺纹的同轴度公差，通常要控制在0.05毫米以内，如果同轴度超差，拧紧后锥面会出现单侧贴合的问题，不仅密封性能下降，长期受管路振动影响还会出现螺母松动的情况。另外螺母的开口端做了微小的切槽设计，这部分结构是为了在拧紧时产生微小的径向收缩力，进一步抱紧插入的管路外壁，即使在有轻微振动的工况下，也能保持足够的锁紧力，不需要额外增加防松结构。很多人在做这类零件建模时会忽略切槽的位置深度，切槽过深会导致螺母拧紧时开裂，过浅则起不到径向收缩抱紧的作用，通常槽深控制在壁厚的三分之一左右，既能保证足够的抱紧力，又不会影响螺母本身的结构强度。在阀块设计选型时，这类螺母的尺寸要和阀块的安装孔深度、锥腔尺寸做匹配校验，确保拧紧后螺母不会突出阀块安装表面过多，避免和周边的阀件、管路产生干涉，同时要保证锥面的有效贴合长度不小于3毫米，才能满足中低压管路的密封要求。
