十字轴式双轴连接万向节传动结构

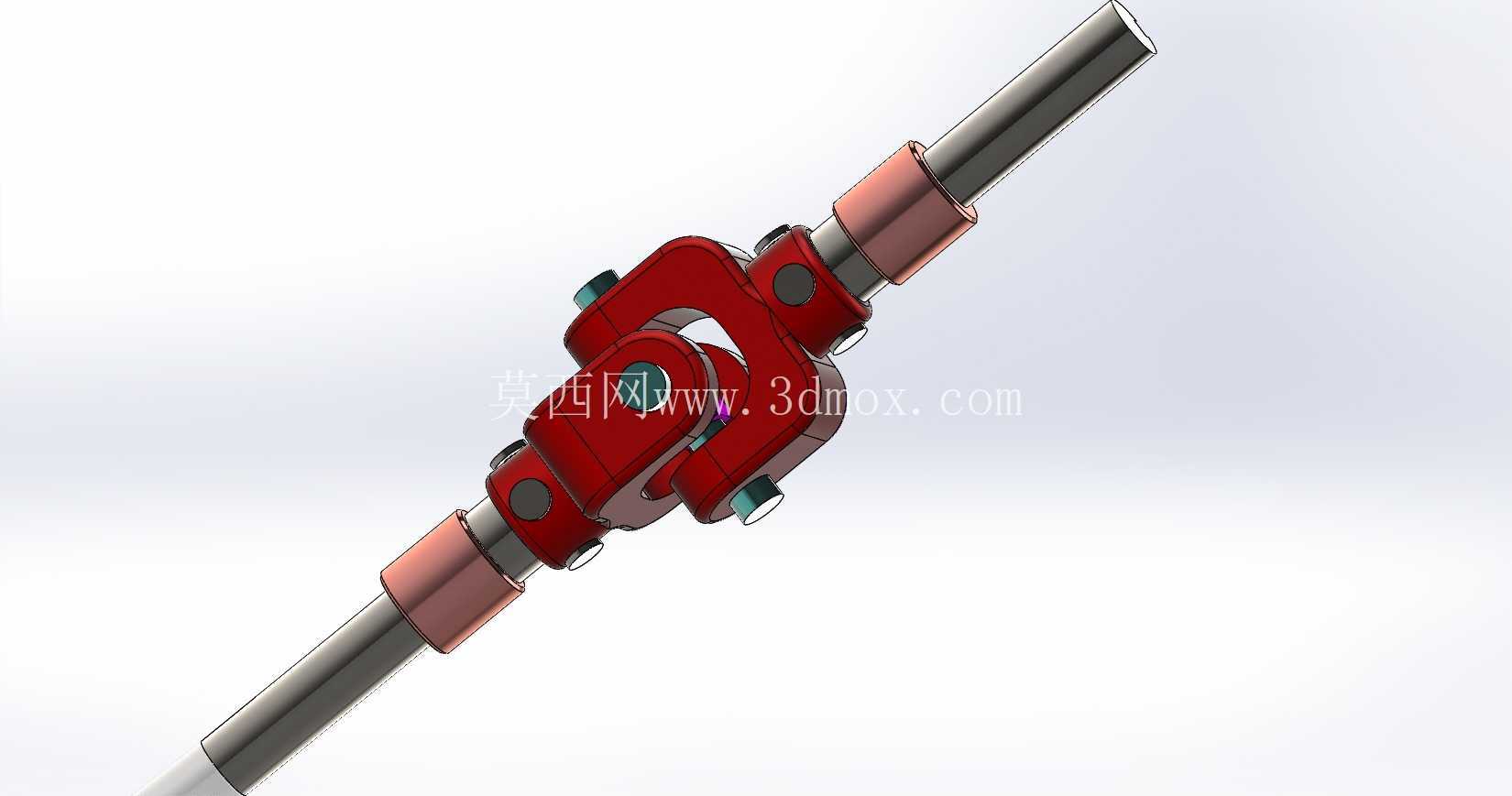

在各类需要补偿两轴间角度偏移的传动场景中，万向节是应用极为广泛的基础传动部件，这套十字轴式万向节结构，主要用于连接两根存在空间夹角的传动轴，在输入轴与输出轴轴线不共线的工况下，依旧可以可靠传递旋转扭矩，常见于机床进给机构、小型设备传动链路、非标自动化工位动力传输、轻工机械传动系统中，也可用于教学演示场景下的传动结构原理展示。

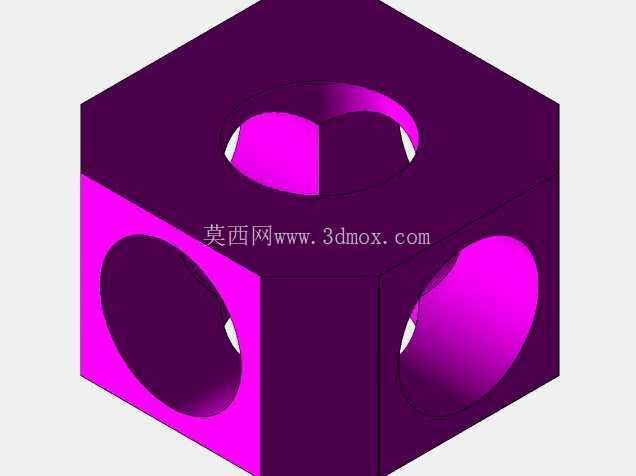

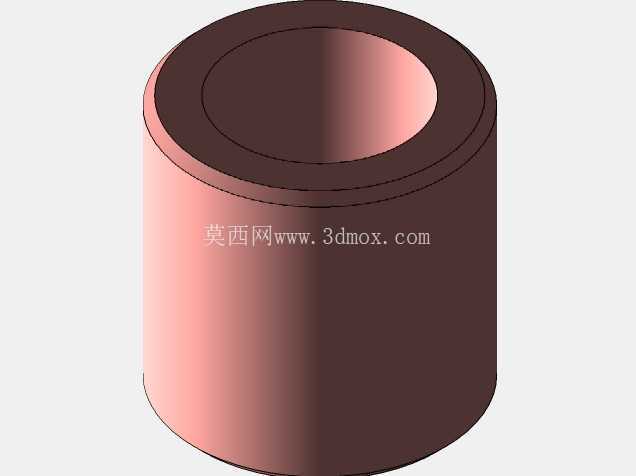

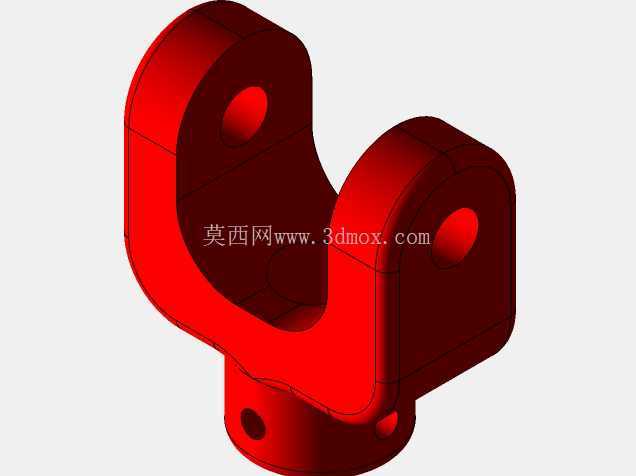

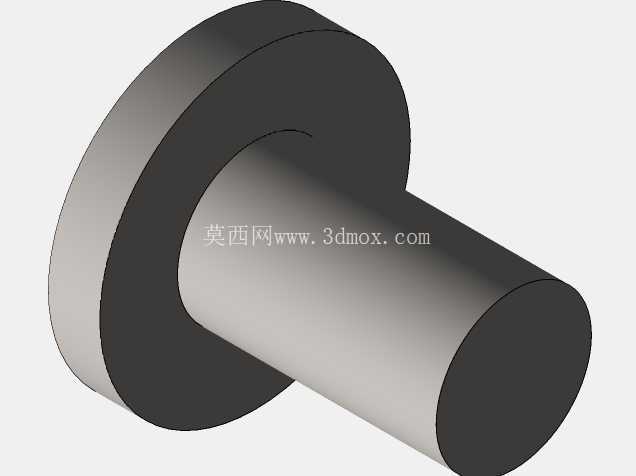

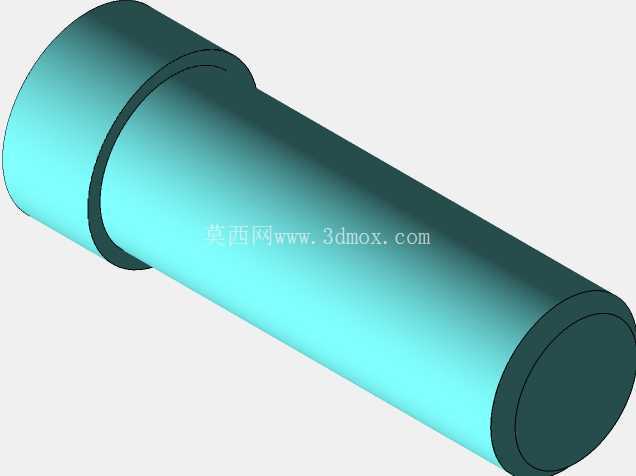

从实际功能特性来看，这套万向节采用十字轴作为核心传动中间体，两端的叉形接头分别与两侧传动轴配合，十字轴的四个轴颈与叉形接头上的安装孔通过轴套配合，可实现两个正交方向的角度摆动，能够补偿两轴间最大35度范围内的角度偏差，在轴系存在安装对中误差、工作过程中出现相对位移时，不会出现卡滞、传动卡死的问题，传动过程中扭矩传递平稳，可适配中低转速下的动力传输需求。两侧的传动轴采用光轴结构，轴端预留的铜质衬套位置，既可以作为轴系的轴向定位基准，也能在安装时配合紧定螺钉实现与外接部件的固定，避免传动过程中轴与接头出现相对滑动。

设计过程中，首先要明确传动链路的扭矩传递需求，十字轴的轴颈直径直接决定了部件的抗扭承载能力，叉形接头的叉臂厚度需要根据扭矩载荷做强度校核，避免大扭矩下出现叉臂变形、断裂的问题。十字轴与叉形接头的配合间隙需要控制在合理范围，间隙过大会导致传动回程误差增大，传动精度下降，间隙过小则会增大摆动阻力，甚至在角度偏转时出现卡滞。两侧轴段的直径设计需要匹配常用的轴承安装尺寸，方便用户在实际装配时直接选用标准件支撑轴系，铜质衬套的位置距离叉形接头端面的尺寸，需要预留足够的安装操作空间，保证紧定螺钉可以顺利锁紧，同时不会与周边的支撑部件产生运动干涉。

从安装边界来看，这套万向节组件在直线对中状态下的总长度可根据实际轴段长度适配，当两轴存在最大偏转角度时，叉形接头的摆动外轮廓不会超出轴段直径的1.8倍范围，在做设备结构布局时，只需要在万向节安装位置预留出对应直径的圆柱空间，即可保证全角度摆动过程中不会与周边机架、护罩等部件产生碰撞。轴段的直径公差采用h7级精度，可直接与标准联轴器、带轮、链轮等传动部件配合，不需要额外做二次加工。十字轴的轴颈位置预留了润滑注油通道，长期运行时可以定期加注润滑脂，降低配合面的磨损，延长部件的整体使用寿命。

在实际选型应用时，需要注意单万向节传动存在瞬时角速度波动的特性，当两轴夹角越大，转速波动越明显，如果用于转速稳定度要求较高的传动场景，可以采用两套万向节串联布置的方式，通过中间轴的相位匹配抵消角速度波动，这套单万向节结构更适合对转速波动不敏感、安装空间受限的中低速传动场景。叉形接头与轴段的连接采用整体式结构，相比分体式夹紧结构，抗扭承载能力更强，不会出现连接松动的问题，适合正反转频繁切换的传动工况。整体结构没有复杂的异形曲面，加工工艺性好，叉形接头、十字轴、轴段都可以采用常规的车削、铣削工艺完成加工，不需要特殊的定制刀具，加工成本可控，适合小批量加工制作或者作为设备备件替换使用。
