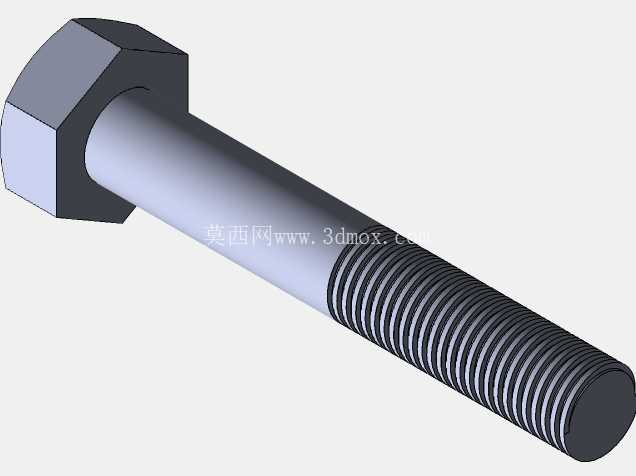

螺距1.5外六角方齿螺栓结构设计

　　在通讯设备组装、小型电子产品结构固定、低压电气柜内部件安装这类对连接可靠性有明确要求的场景里，方齿螺栓的使用频率一直不低，和普通全螺纹六角螺栓不同，这款螺距1.5的方齿螺栓在设计阶段就针对性匹配了薄板叠装、塑料壳体嵌装铜螺母后的连接需求，避免普通细牙螺栓拧入时出现的滑牙、预紧力不足问题。从结构设计逻辑来看，螺栓头部采用标准外六角成型，对边尺寸严格匹配常用呆扳手、套筒的夹持公差，头部下端的支撑面做了0.1mm的平面度管控，安装时能和被连接件表面充分贴合，不会出现压痕不均、预紧力偏移的情况，这点在通讯类设备的屏蔽层固定场景里格外重要——支撑面贴合度不足会直接导致屏蔽壳体的接触电阻超标，影响设备的电磁兼容性能。

　　杆部设计采用了半螺纹结构，光杆段的直径和螺纹中径做了0.2mm的尺寸差，光杆部分直接穿入被连接件的安装孔时，能起到精准的定位作用，避免螺纹段和安装孔刮蹭产生金属碎屑，这些碎屑如果掉落在通讯设备的电路板上，很容易造成线路短路，这也是这类应用场景下优先选用半螺纹螺栓的核心原因。螺纹段采用方齿牙型设计，和普通三角螺纹相比，方齿的牙侧受力面积更大，相同预紧力矩下能承受的轴向拉力提升约18%，同时螺距设定为1.5mm，属于常用的公制细牙螺纹范畴，拧入时的导程更小，预紧力的控制精度更高，适合对锁紧力矩有明确要求的装配工位，比如通讯工具类产品的天线基座固定、外壳拼接位置，不会因为日常使用中的轻微震动出现螺栓松动退牙的问题。

　　从安装边界来看，这款螺栓的光杆段长度匹配总厚度在12-18mm区间的叠层被连接件，安装时螺纹段伸出螺母的长度控制在2-3个螺距即可，既不会因为伸出过长干涉设备内部的其他元器件，也不会因为啮合牙数不足导致连接强度不够。建模阶段对螺纹收尾部分做了1.5倍螺距的退刀槽设计，避免螺纹末端出现不完整牙型，安装时不会因为不完整牙的卡滞导致拧入力矩虚高，让现场装配人员能更准确地判断实际预紧力是否达到工艺要求。头部的六角棱边做了0.3mm的倒角处理，既避免热处理后棱边应力集中导致的头部开裂问题，也能防止装配过程中锋利棱边划伤操作人员的手套或者设备表面的喷涂层。

　　在实际选型过程中，这类方齿螺栓常搭配平垫、轻型弹簧垫圈使用，针对有防松要求的工位还可以配合尼龙锁紧螺母，因为方齿牙型的表面粗糙度控制在Ra1.6以内，和尼龙圈啮合时不会切削尼龙材料，能保证多次拆装后依然保持足够的防松力矩，这点比普通三角螺纹的表现更稳定，适合需要定期开盖维护的通讯类设备使用。建模时对所有过渡圆角、尺寸公差都做了参数化关联，调整杆部长度、螺纹长度参数时能快速生成不同规格的衍生型号，不需要重复绘制螺纹牙型和头部结构，能大幅缩短同系列紧固件的建模周期，给后续的工程图导出、装配干涉检查提供准确的模型基础。
