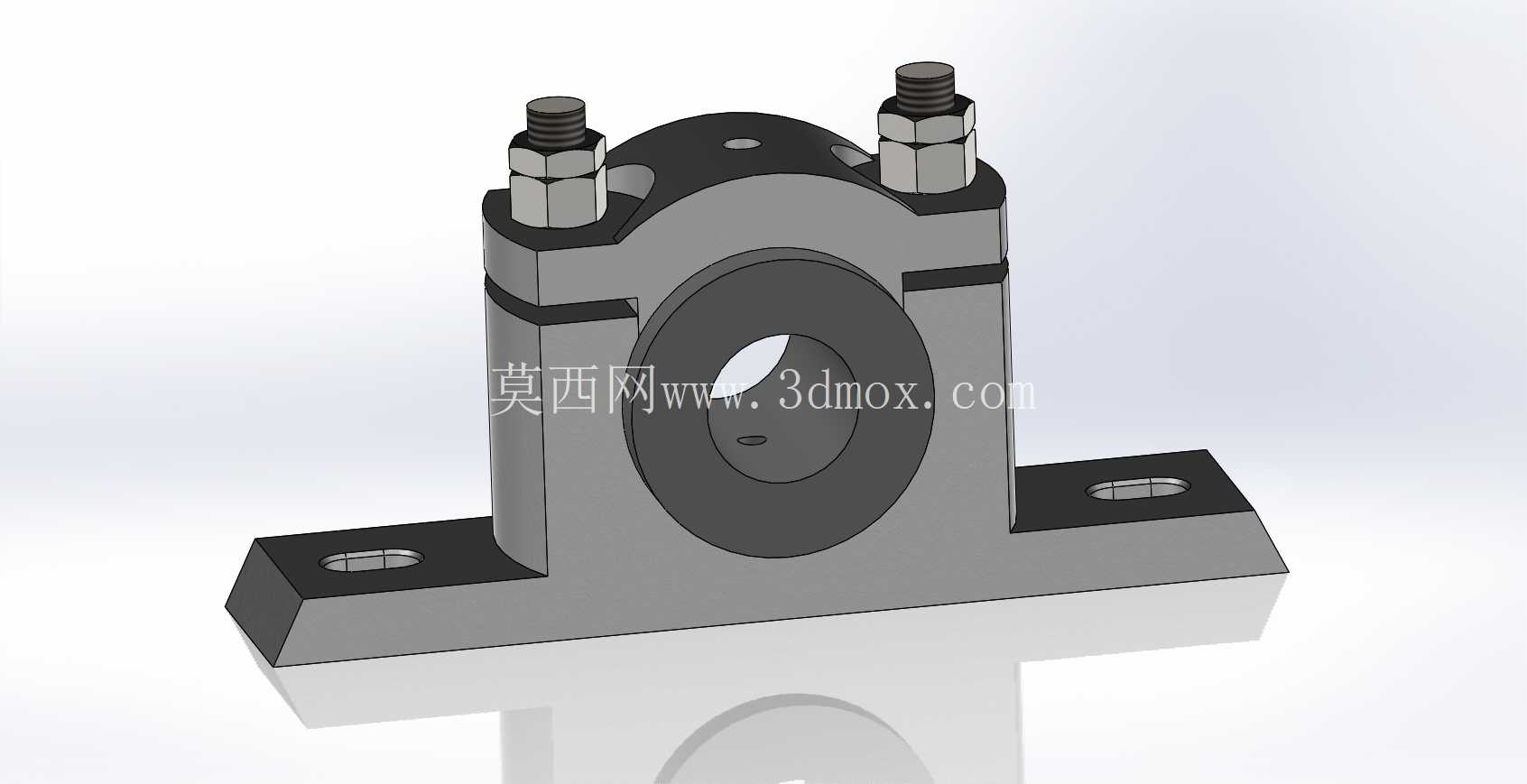

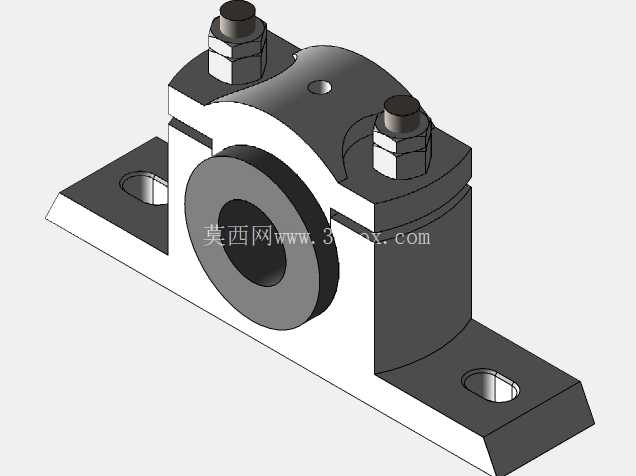

对开式螺栓压紧滑动轴承支撑座结构

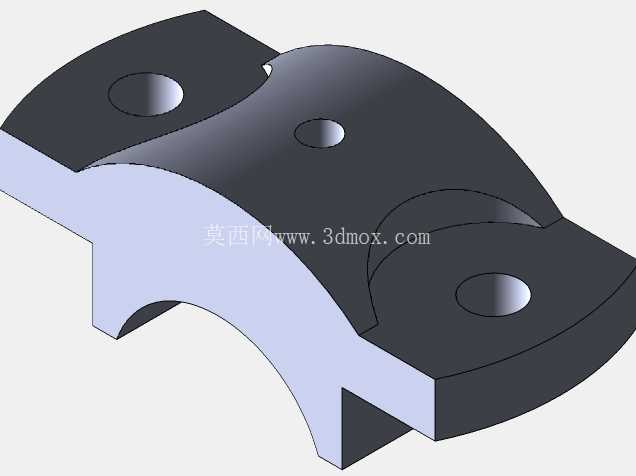

　　在流体输送管网、中小型传动设备的轴系与管路支撑场景中，这类对开式压紧结构的支撑件承担着核心的承载与定位作用，区别于整体式轴承座无法快速拆装的缺陷，该结构采用上下分体的座体设计，上盖与底座通过两侧的螺栓副实现压紧锁合，当需要更换轴瓦、调整轴系间隙或者穿装已完成端部装配的轴段时，无需沿轴向挪动整根轴体，仅需松开两侧螺母取下上盖即可完成操作，大幅降低了设备运维阶段的拆装工作量，尤其适合管路排布密集、轴系周边操作空间有限的工况。从实际功能落地的角度看，该支撑件的核心作用是为旋转轴提供径向约束，同时承受轴系运行过程中产生的径向载荷，部分适配工况下也可兼顾管路穿装后的支撑定位，避免长距离输送管道因自重、介质冲击产生的挠度变形超出允许范围。

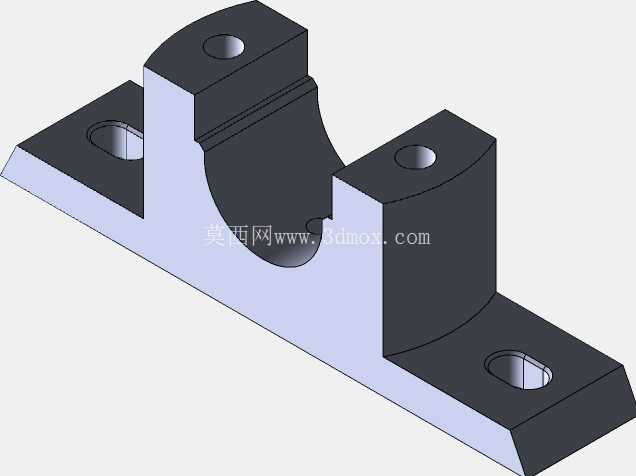

　　底座部分采用带安装沉孔的翼型延伸结构，两个安装孔分别布置在底座两侧的延伸翼板上，沉孔设计可让内六角螺栓或者外六角螺栓的头部完全沉入座体内部，不会突出安装面干涉其他部件排布，安装时需要注意底座底面与安装基准面的平面度贴合，若接触面存在翘曲间隙，螺栓锁紧后会导致座体内部的轴孔产生圆度变形，直接加剧轴瓦的偏磨问题，缩短支撑件的使用寿命。两侧的压紧螺栓采用双螺母锁紧结构，这种设计并非冗余配置，在存在持续振动的工况下，比如配套风机、水泵类旋转设备时，单螺母锁紧结构容易因振动产生螺纹副自松，导致上盖压紧力不足，轴系运行过程中会出现异常跳动，双螺母的对顶锁紧结构可以通过两个螺母之间的预紧力消除螺纹间隙，大幅提升防松性能，装配时需要注意两侧螺栓的压紧力矩保持一致，若两侧力矩偏差过大，会导致上盖倾斜，轴孔同轴度超差，直接引发轴系运转卡滞、温升异常等问题。

　　设计阶段首先要根据目标支撑轴的直径确定轴孔的基本尺寸，同时结合轴系的额定径向载荷核算座体的壁厚，尤其是底座与上盖衔接的圆弧过渡区域，是应力集中的高发位置，需要做足够的圆角过渡处理，避免载荷冲击下出现开裂问题；轴孔内部可根据工况需求选配镶嵌轴瓦，若用于无相对旋转的管道支撑场景，也可直接在轴孔内壁加装橡胶减震衬套，降低管道振动向安装基础的传递。安装边界方面，底座两个安装孔的中心距需要匹配现场安装支架的预留孔位，座体总高度需要结合轴系的中心高要求做匹配设计，上盖顶部的小型定位孔可用于安装润滑脂注油嘴，为内部的旋转轴提供持续润滑，两侧螺栓的伸出长度需要控制在合理范围，避免过长的螺栓端部干涉周边的管路或者传动部件。

　　在实际选型应用中，这类支撑件广泛用于中小型输送泵的轴端支撑、通风设备的叶轮轴定位、长距离工艺管道的中间支撑等场景，相比整体式支撑结构，其拆装维护的便利性优势十分突出，设计时需要根据实际载荷等级选择对应的铸件材质，常规工况下采用灰铸铁材料即可满足减震与强度需求，重载冲击场景下则需要更换为铸钢材质提升结构强度，同时要根据轴系的热膨胀量预留合适的轴孔配合间隙，避免热态运转时出现轴孔抱轴的问题。
