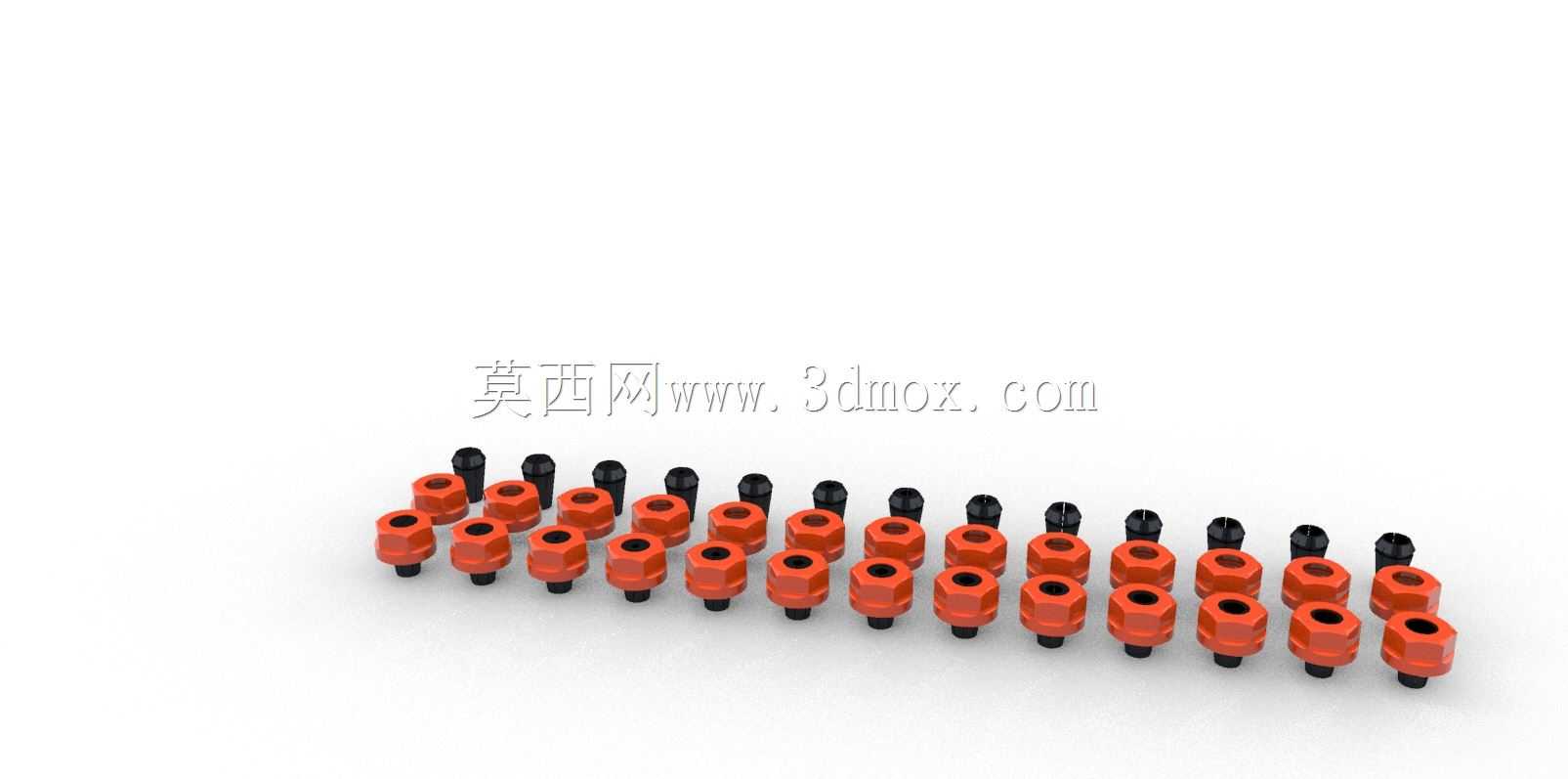

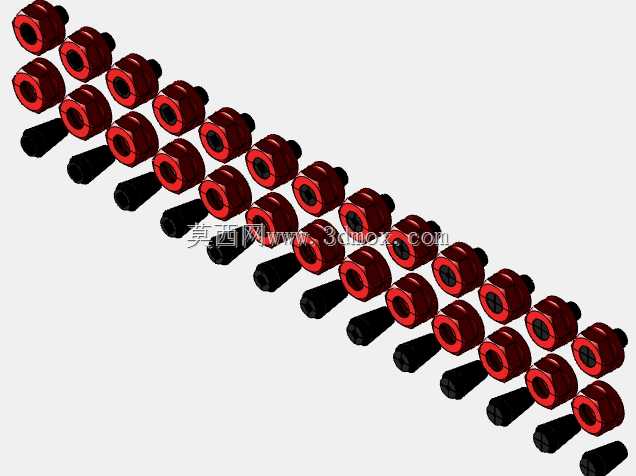

ER20弹性筒夹与配套锁紧螺母结构

在数控加工、雕刻切削、主轴装夹的日常工况里，ER系列筒夹一直是小直径刀具夹持的核心标准件，这套ER20夹头与配套螺母的结构，完全贴合通用ER20规格的装夹边界，适配市面上绝大多数标配ER20刀柄的加工主轴、雕刻机主轴以及专用工装夹具。从实际使用场景来看，这类夹头组件主要承担铣刀、钻头、丝锥等旋转切削刀具的锁紧定位工作，依靠筒夹自身的弹性变形抱紧刀具柄部，配合螺母的轴向压紧力实现均匀夹持，相比老式的钻夹头，ER夹头的夹持同轴度更高，动平衡表现更优，能承受更高的主轴转速，在高速精雕、小件铣削、非金属材料加工场景里应用极广。

这套结构的设计逻辑完全遵循ER夹头的标准受力路径，夹头本体采用开缝式弹性结构，沿轴向均匀分布多条收缩缝，当螺母沿刀柄外螺纹旋紧时，螺母内端面的锥面会推动夹头沿刀柄内锥面向内滑动，锥面的径向分力迫使夹头的开缝段均匀收缩，从而抱紧穿入夹头内孔的刀具柄部。夹头的外锥面采用标准ER20锥度参数，和刀柄内锥的贴合面经过精度匹配，能保证夹持后刀具的径向跳动控制在极小范围内，避免高速旋转时出现刀具摆振，影响加工表面质量甚至出现断刀风险。配套的螺母为ER20标准A型螺母，外圆设计有滚花或者扳手卡位结构，方便使用专用ER扳手施加锁紧力矩，螺母内端的压边和夹头尾部的定位台阶匹配，旋紧过程中不会出现偏载，保证夹头收缩时各方向受力均匀，不会出现单方向抱紧力不足导致的刀具打滑问题。

从安装边界来看，这套ER20夹头与螺母组合后，适配的刀柄内锥为标准ER20规格，夹头的内孔覆盖常规ER20的夹持范围，可夹持对应直径区间的直柄刀具，安装时只需将夹头先卡入螺母的卡槽内，再将刀具穿入夹头内孔，对准刀柄螺纹旋紧螺母至规定力矩即可完成装夹，拆卸时反向旋松螺母，螺母会带动夹头从刀柄锥面脱出，即可松开刀具完成换刀。在实际结构设计中，夹头的开缝末端设计有应力释放孔，避免反复收缩扩张时出现应力集中导致夹头开裂，延长夹头的使用寿命；螺母的螺纹精度和刀柄外螺纹匹配，旋合过程顺畅无卡滞，不会出现螺纹咬死的情况。

在设备选型匹配时，只要主轴或者工装的夹持端配置标准ER20锥孔与对应规格的外螺纹，就可以适配这套夹头螺母组件，不管是小型数控铣床、桌面雕刻机、还是专用的钻孔攻丝工装，都能通过这套组件实现刀具的快速装夹更换。相比其他夹持方式，ER夹头的夹持范围有一定的弹性，同一只夹头可以夹持比标称直径小1mm以内的直柄刀具，在小批量多规格加工场景下，可以减少夹头的备货数量，降低工装成本。同时这套结构的锁紧力分布均匀，夹持可靠，在正常切削负载下不会出现刀具移位、退刀的问题，能保证加工尺寸的稳定性，对于需要频繁换刀的小件加工场景，这种标准ER组件的装夹效率远高于非标的定制夹具，互换性强，维护成本低，是机加工领域应用最广泛的刀具夹持标准结构之一。建模过程中严格还原了夹头开缝的分布角度、锥面的配合尺寸、螺母的压边结构以及螺纹的配合参数，完全符合实际加工装配的尺寸要求，可直接用于工装设计的装配参考、主轴夹持结构的干涉检查，也可用于加工教学中的结构演示，帮助设计人员直观理解ER夹头的锁紧原理与装配关系。
