航模遥控双路旋转编码电位器结构

项目分类:通用机械零部件 发布时间:2024-11-26 ID:811172
  • 航模遥控双路旋转编码电位器结构
  • 航模遥控双路旋转编码电位器结构
  • 航模遥控双路旋转编码电位器结构

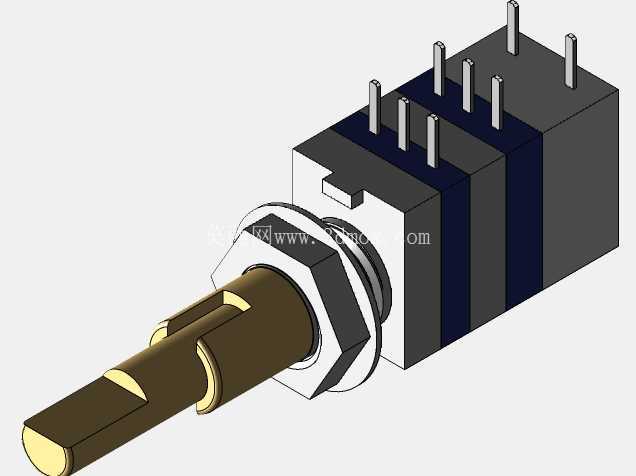

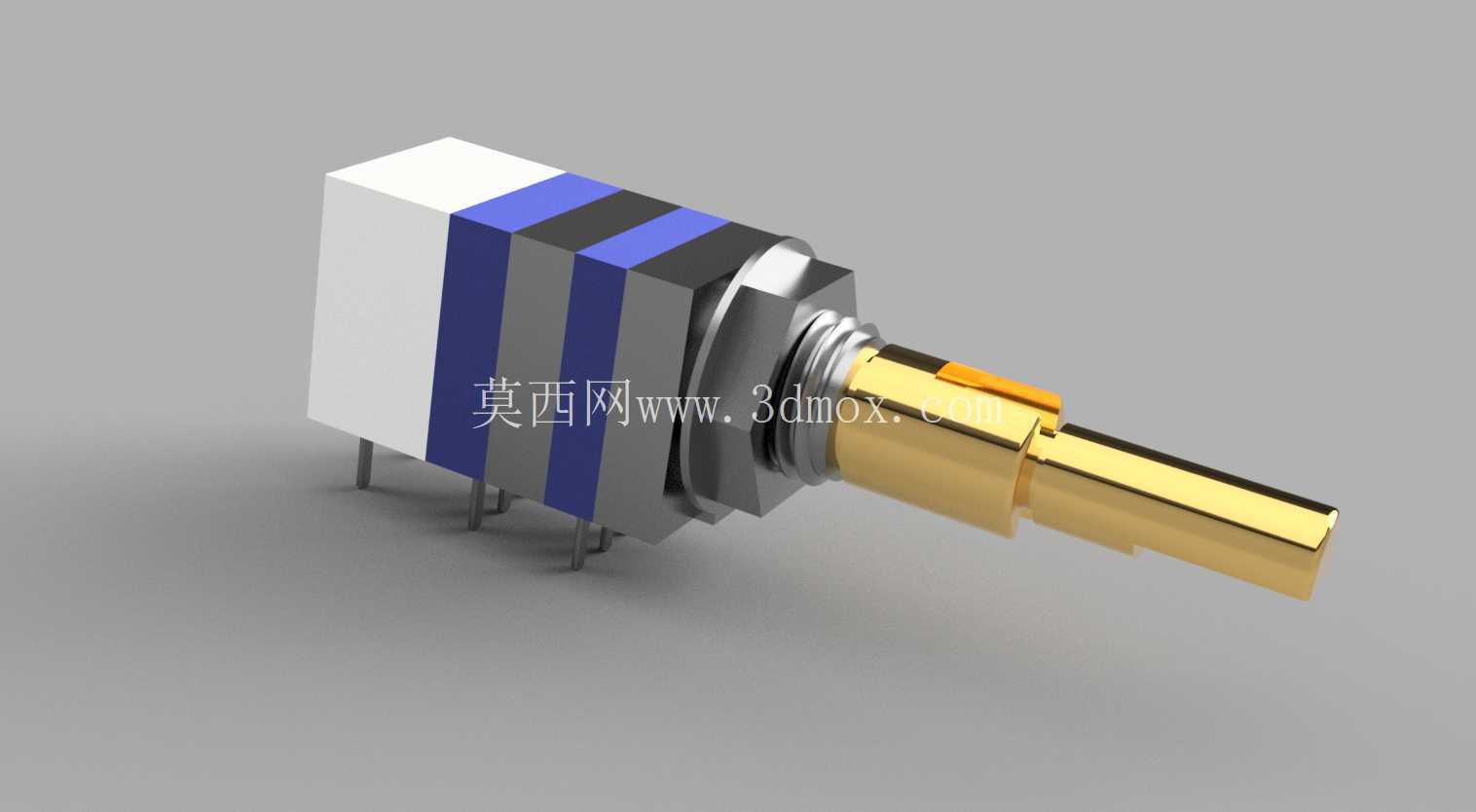

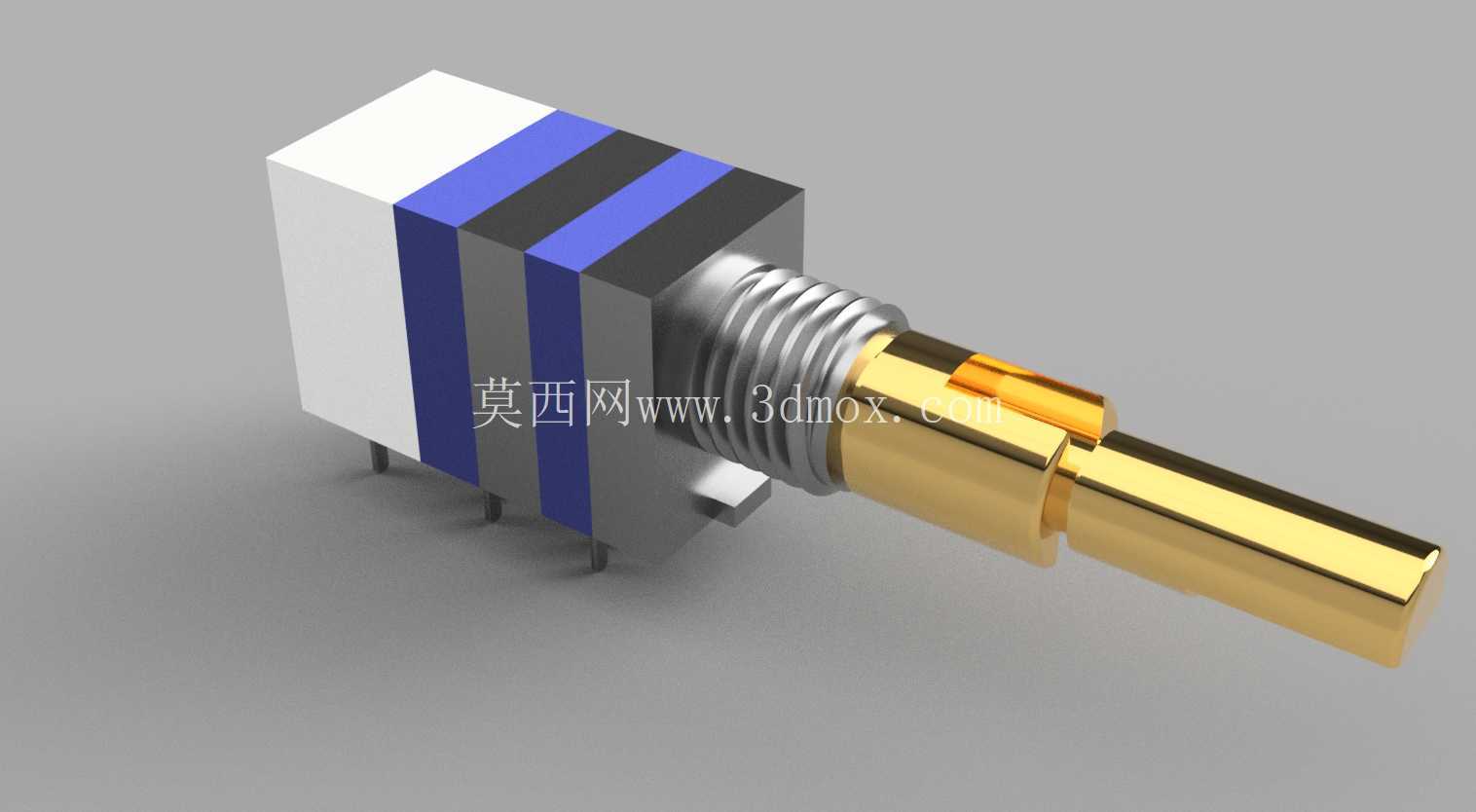

  这套结构针对航模遥控器面板上的双路调节需求展开,主体采用卧式侧出轴布局,后端为方形绝缘基座,基座内部集成两组独立的碳膜电阻触片与滑动触点回路,引脚从基座底部垂直引出,可直接插入遥控主控PCB对应焊盘,无需额外转接排线;中段设置带六角定位面的螺纹安装段,搭配锁紧螺母即可将整个元件固定在遥控器前面板的开孔处,安装时六角面可嵌入面板的防转卡槽,避免旋钮操作时本体跟转。前端输出轴采用黄铜材质加工,轴端做扁位铣削处理,配套的防滑旋钮可以直接卡合在扁位上,转动时不会出现打滑空程;轴体与基座之间设置金属衬套,长期反复旋转时衬套承担径向磨损,避免塑料基座的轴孔被磨旷,延长操作寿命。

  从实际使用场景来看,这类双路编码器主要用在航模、小型无人机地面站的功能调节面板上,两组独立输出回路可以分别对应两路参数调节:比如一路调整螺旋桨清洗工况下的水流流量阈值,另一路同步调整清洗刷的转速档位,操作者转动同一个轴体即可联动输出两组线性变化的电阻信号,主控芯片采集两路电压变化后,分别输出对应PWM控制信号给水泵和驱动电机,不用在面板上布置两个独立电位器,大幅节省遥控器面板的布局空间,也减少了面板开孔数量,让手持遥控器的外观更简洁。

  设计过程中首先确定的是安装边界:后端方形基座的边长控制在标准直插电位器的通用尺寸范围内,底部引脚的间距符合2.54mmPCB焊盘网格,布线时可以直接套用通用元件库的封装,不用重新绘制焊盘;中段螺纹规格采用市面通用的M7标准细牙螺纹,配套的螺母、防滑垫圈都可以直接采购标准件,不需要定制紧固件。前端轴的伸出长度预留了足够的面板安装余量,即使面板内侧粘贴了厚度1mm左右的标识贴膜,轴端伸出面板的长度依然可以保证旋钮完全卡合,不会出现旋钮蹭面板的卡顿问题。

  内部结构的设计重点是保证两路输出的同步性与手感一致性:两个电阻片在基座内对称布置,滑动触点固定在同一个转轴带动的绝缘拨架上,转轴转动时拨架同步带动两个触点在各自的电阻片上滑动,两路输出的电阻变化曲线相位差控制在极小范围内,不会出现一路已经调到最大值、另一路还停留在中间量程的不同步问题。转轴的转动阻尼由基座内的弹性定位弹片提供,转动时段落感清晰,操作者戴飞行手套也能准确感知调节档位,不会因为遥控器轻微震动就出现档位偏移。基座外壳采用阻燃ABS材质,绝缘性能满足手持设备的安规要求,黄铜轴体表面做镀金处理,既可以抗氧化避免长期使用后接触不良,也能降低轴与衬套之间的摩擦阻力。整个结构的所有配合尺寸都预留了合理的公差,注塑件的拔模斜度、金属件的装配间隙都按照消费类电子元件的量产工艺设定,既可以用于航模遥控器的改装升级,也可以直接移植到小型广播控制台、桌面调试设备的参数调节面板中,适配多类需要双路同步调节的手持或台式控制场景。
