全地形车辅助灯具专用固定安装支架

　　在全地形车户外作业、越野穿越、夜间农林巡检等场景中，原车照明覆盖范围往往无法满足复杂路况的视野需求，额外加装辅助射灯、工作灯是非常普遍的改装需求，而这类加装件的固定可靠性，直接决定了灯具在颠簸、震动、泥水冲刷环境下的使用寿命，甚至关系到行驶安全——如果支架在高速穿越中发生断裂、松脱，脱落的灯具不仅会造成配件损失，还可能卷入行走机构引发安全事故，因此这类安装支架的结构设计，核心要解决的就是不同管径车架的适配性、高频震动下的连接刚性，以及安装操作的便捷性。

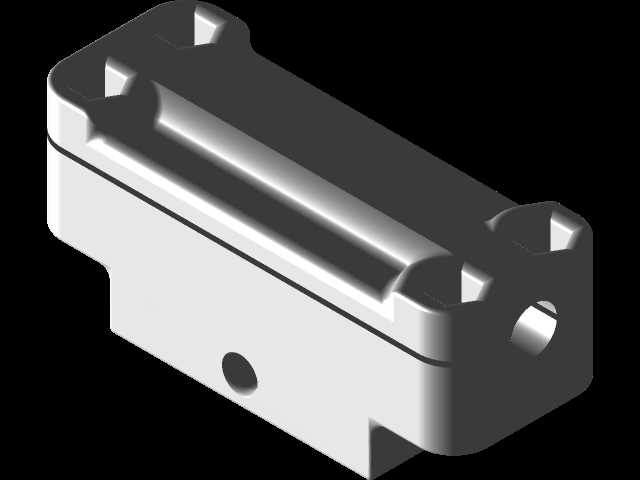

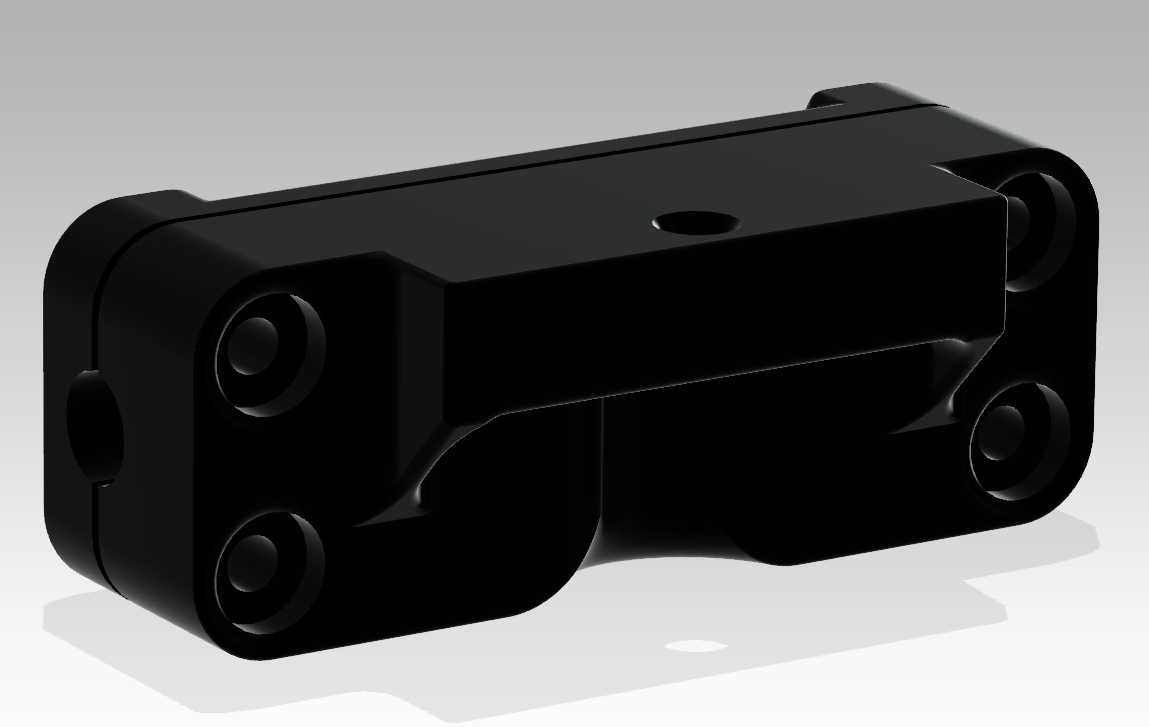

　　这款支架的结构采用分体式夹装设计，没有采用传统的焊接一体式结构，而是通过两个对称的夹臂配合紧固件形成抱紧结构，分别适配1/2英寸与1英寸两种主流的ATV车架圆管规格，覆盖了绝大多数休闲型、作业型全地形车的护杠、车架主管的安装管径，不需要用户额外测量管径选配转接件，夹臂内侧做了贴合圆管弧度的内凹曲面，安装时可以和管件外壁形成更大的接触面积，避免单点应力集中造成的管件表面压痕，同时也能提升抱紧后的摩擦力，即使在持续的高频震动下，也不会出现支架绕管转动、沿管轴向滑移的问题。

　　支架的主体安装面做了加厚处理，平面度控制在0.1mm以内，用来对接灯具底部的标准安装孔位，安装面中心预留了通用的走线避让孔位，灯具的供电线束可以从孔位中穿过，避免线束外露被树枝剐蹭、被泥水浸泡老化，同时也让整体安装效果更整洁。主体结构和夹臂之间采用一体化的铰接过渡设计，没有额外的拼接焊缝，整体结构的应力集中点都做了R角过渡处理，在三维建模阶段就通过受力仿真验证了结构强度，在承受10g持续震动载荷、50N侧向冲击力的工况下，结构形变量小于0.05mm，不会出现共振开裂的问题。

　　从安装边界来看，支架夹装在管件上之后，整体向外的伸出长度控制在合理范围内，不会超出ATV原车的车身宽度太多，避免在林间穿越时被树枝剐蹭，也不会影响车辆的整体通过性；安装面的高度预留了足够的灯具调节空间，用户安装灯具后可以根据实际照射需求调整俯仰角度，不会因为支架结构干涉导致角度调节范围受限。紧固件采用标准的内六角螺栓，用户只需要常规的内六角扳手就可以完成安装，不需要专用工具，夹臂的开合角度做了限位设计，松开螺栓时夹臂不会完全脱落，避免在户外安装时零件掉落丢失。

　　在实际使用场景中，这款支架不仅可以用来固定ATV辅助灯，也可以适配同安装孔位的运动相机、小型天线、外置喇叭等外挂配件，夹装结构不需要在原车车架上打孔、焊接，不会破坏原车的漆面和结构强度，拆卸之后不会留下改装痕迹，对于需要兼顾日常使用和户外作业的车辆来说非常友好。建模过程中对所有的装配公差都做了匹配验证，夹臂和管件的配合间隙控制在合理范围，既不会因为间隙过小导致安装时卡滞，也不会因为间隙过大造成抱紧力不足，安装面的孔位采用行业通用的孔距标准，可以兼容绝大多数市售的越野辅助灯具，不需要用户额外打孔改装。

　　考虑到户外使用的复杂环境，支架的结构设计避免了容易积泥积水的封闭空腔，所有的转角都做了顺滑过渡，日常清洗时可以很方便地冲掉附着的泥水，不会因为缝隙积垢造成紧固件锈蚀。整体结构没有多余的装饰性设计，所有的几何特征都服务于功能需求，加厚的连接部位可以承受车辆飞跃落地时的瞬间冲击载荷，即使在高强度的越野场景下，也能保证灯具的固定稳定性，不会出现灯位偏移、支架断裂的问题。
